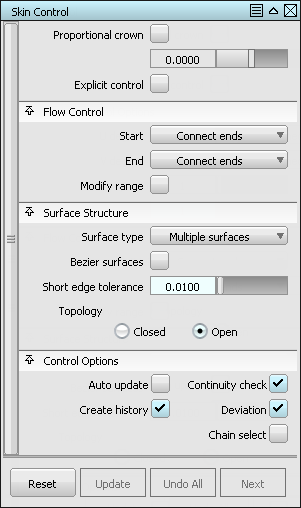

新“Skin”工具

精确控制选项

仅当选择“Explicit Control”时，这些选项才可用。

U/V Degree

新的蒙皮曲面在 U 和 V 方向的阶数。值的范围为 1 到 7。

U/V Spans

蒙皮曲面在 U 和 V 方向的跨距数。

数据流控制

Start/End

通过每个输入曲线集上的捕捉点定义曲面的范围。您可以将范围操纵器捕捉点定义到以下位置：

Default – 可以将曲面的范围定义为从一个曲线集端点到另一个曲线集端点的最近点。这样可保持曲线集的控制布局法线。

Extend – 可以延伸曲面的末端以匹配相反曲面的端点。这样还可保持曲线集的控制布局法线。

Connect Ends – 可以将初始曲线集的端点连接到第二个曲线集的端点。“Connect Ends”是默认构造。

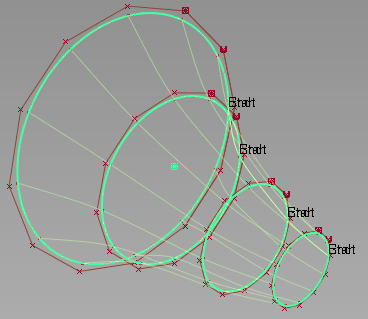

“Start”和“End”标签也会显示在模型中。单击这些标签，您可以遍览可能的流控制值。这些值与在控制窗口中找到的值相同，且设置保持同步。

Modify Range

选择此选项可使用范围操纵器将每个曲线集的一部分定义为曲面输入。

曲面结构

Surface Type

Single Surface - 会构建单一蒙皮曲面。

Multiple Surfaces - 会为选定的每条输入曲线创建一个单独的曲面，并对这些曲面进行分组。

Bezier Surfaces

仅当“Surface Type”设置为“Multiple surfaces”时，才会显示此选项。如果选择此选项，则每个曲面都将成为一个 Bézier 细分面片。

Bézier 细分面片具有一个跨距，并且它们在 U 方向的最大阶数是在“Explicit Control”部分设置的。

Short Edge Tolerance

在插入交叉节点的情况下，系统不允许跨距长度小于“Short Edge Tolerance”。

Topology

Open — 使生成的曲面保持开放状态。

Closed — 将第一条曲线连接到最后一条曲线以创建闭合（周期性）曲面。

控制选项

Auto update

添加曲线时自动更新曲面。

Create History

保存新曲面的历史，供以后进行编辑。如果启用“Create History”，则修改用于创建曲面的曲线时，曲面将会更新。

Continuity Check

选择此选项可查看新创建的曲面与原始曲面之间的连续性级别。

P — 位置连续性

T — 切线连续性

C — 曲率连续性
