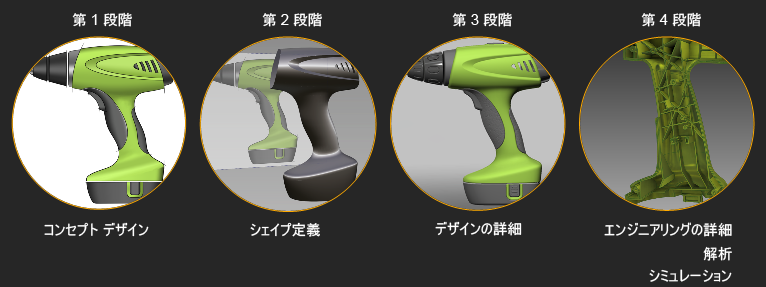

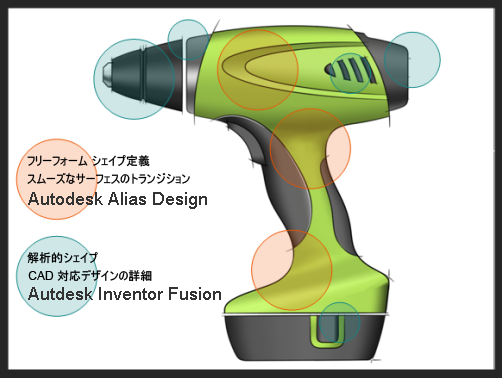

Alias Design と Inventor Fusion

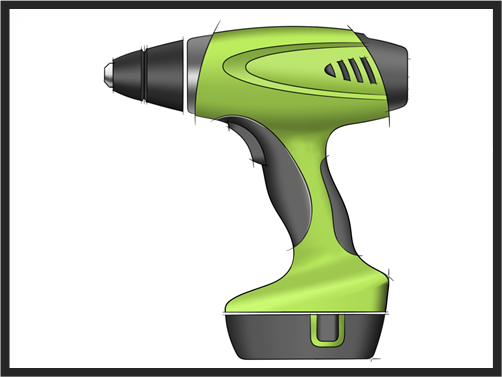

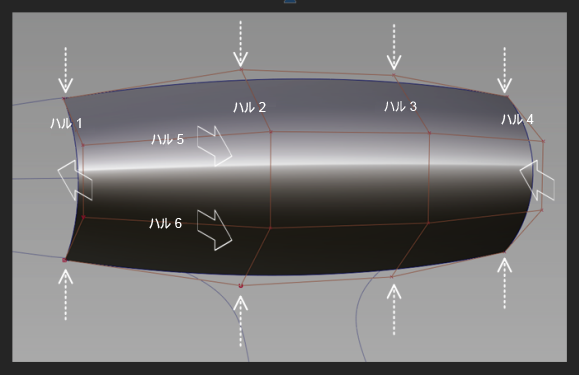

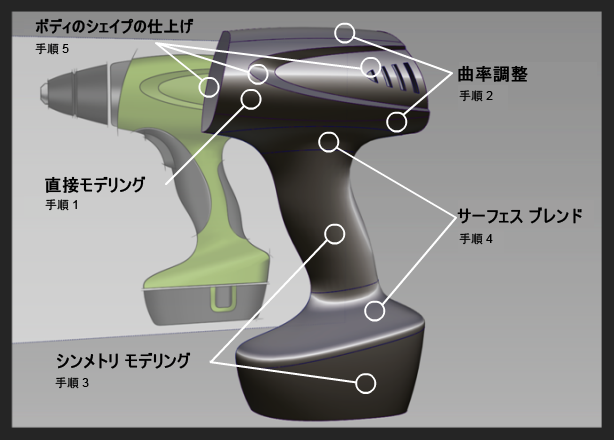

目的の側面図シェイプのために、Outer Edge オプションと Tangent and Curvature CV Adjustment オプションを調整します。

Control オプションで、Continuity Check をオンにすると結果が表示されます。

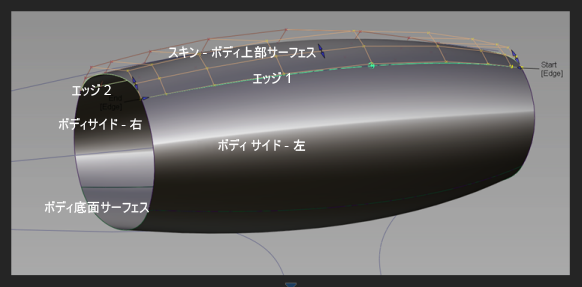

スキンを左右対称にするには、エッジ 1 と完全に同じオプションを使用します。

スキンが、「ボディ上部」サーフェスになります。

同様に、「ボディ底面」サーフェスを作成します。

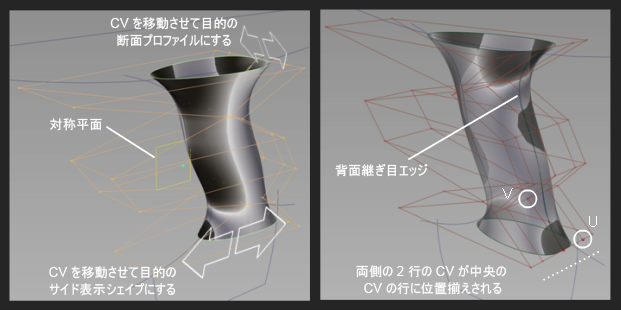

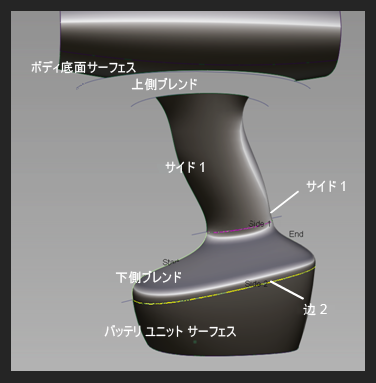

これにより、より多くの V 方向の CV 行が、グリップの側面図シェイプを作成します。

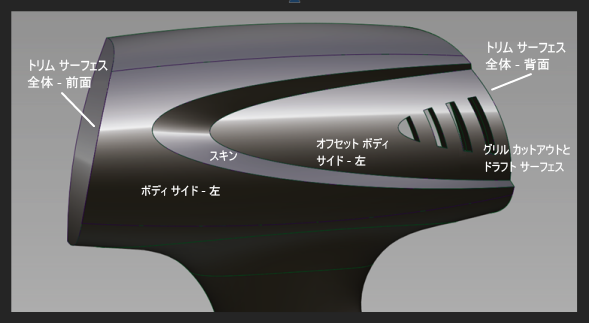

1. 「ボディ サイド - 左」サーフェスをオフセットします。
2. この手順のために、適切なトリミング カーブを使用して両方のサーフェスをトリミングします。
3. 両サーフェスの間にスキンを作成します。

1. グリル切り取りカーブを作成します。
2. カーブ「オフセット ボディ サイド - 左」サーフェスを投影し、トリミングします。
3. トリミングされた切り取りエッジから単純なドラフト サーフェスを構築します。

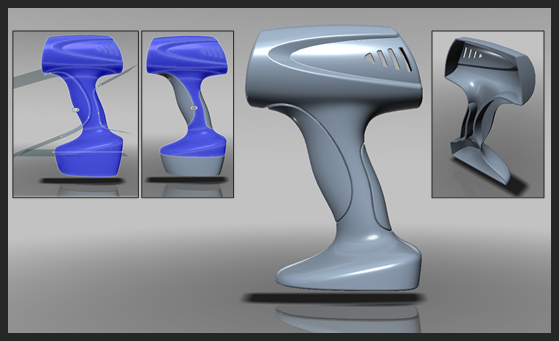

1. ボディ シェイプのために「全体 - 前面」および「全体 - 背面」サーフェスを作成し、対称面を使用して半分にトリミングします。
2. 「ボディ サイド - 左」、「ボディ上部」サーフェス、および「ボディ底面」サーフェスと、「全体 - 前面」および「全体 - 背面」サーフェスを交差します。ボディ シェイプを取得するために、それらのすべてを適切にトリミングします。

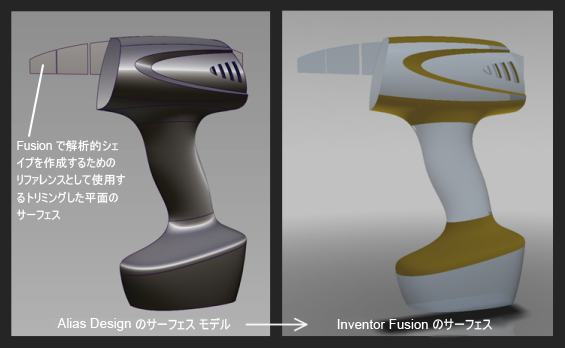

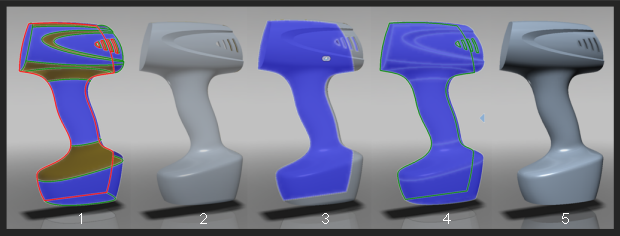

1. すべてのボディ サーフェスを 1 つのレイヤに配置します。

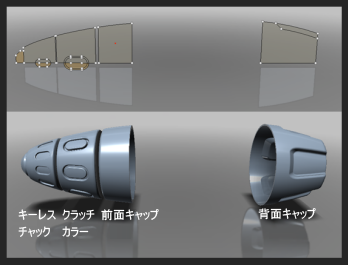

2. キーレス チャック、クラッチ カラー、正面キャップ、および端点キャップ パーツのための平面プロファイル シェイプを作成します。これらの平面サーフェスは、別のレイヤのままにします。
3. 上記のレイヤを除き、その他のすべてのレイヤを非表示にします。

すべての開いているエッジが赤色で示され、すべての接続されているエッジが緑色で示されます。

接続されていると思われるエッジがあり、まだ赤で表示されている場合は、許容値を少し小さくし、エッジが緑に変わったかどうかを確認します。

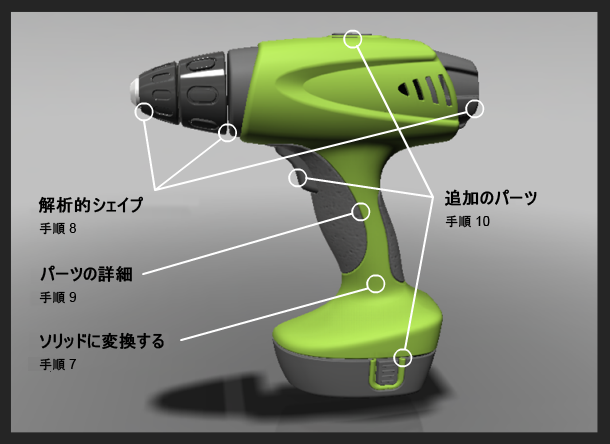

1. Revolve ツールを使用して新しいコンポーネントを 2 つ作成してから、すべての円形エッジをフィレットし、面取りします。
2. ディプレッションの詳細のスケッチを使用して、回転面を分割します。
3. Press/Pull ツールを使用して、ディプレッションを作成し、フィレットを作成します。
4. ディプレッション フィーチャをフィレットとともに選択し、円形状パターンを作成します。

1. Revolve ツールを使用して、新しいコンポーネントを作成します。
2. ディプレッションの詳細のスケッチを使用して、回転面を分割します。
3. Press/Pull ツールを使用して、ディプレッションを作成し、フィレットを作成します。
4. ディプレッション フィーチャをフィレットとともに選択し、円形状パターンを作成します。

1. Revolve ツールを使用して新しいコンポーネントを作成し、正面円形状エッジをフィレットします。
2. 目的の厚さのコンポーネントをシェルします。

1. Revolve ツールを使用して新しいコンポーネントを作成し、背面円形状エッジをフィレットします。
2. もう一度 Revolve ツールを使用してディプレッションを作成し、ディプレッションの円形状パターンを作成します。
3. 任意のディプレッションのエッジをフィレットすると、その他のディプレッションは自動的に同じエッジを受け取ります。
4. 希望する厚さのコンポーネントをシェルします。

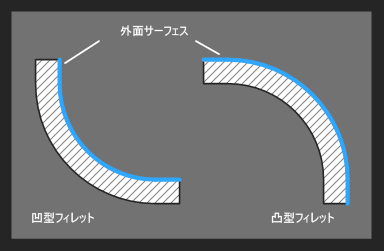

1. 必要なパーツの厚さに応じて、すべてのエッジを適切にフィレットします。
2. パーツをシェルします。
3. グリル切り取りのために Extrude を使用し、エッジをフィレットします。

1. エッジを適切にフィレットします。
2. パーツをシェルします。

1. 作業平面とスケッチを作成します。
2. 新しいコンポーネントと詳細を作成します。
3. ボディ パーツに関する手順を構築します。

1. スケッチを作成し、Extrude を使用して新しいコンポーネントを作成します。
2. パーツをフィレットし、シェルします。
3. グリップ パディングを使用するブール演算。

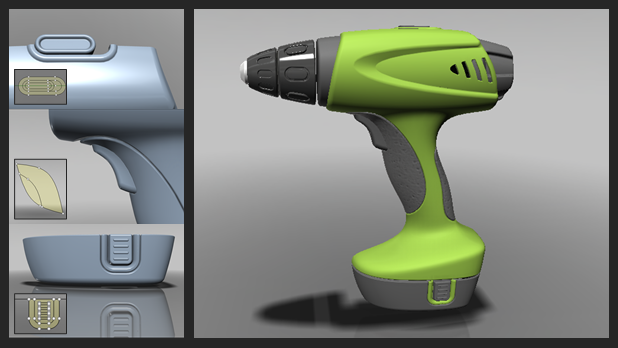

1. クリップとクリップ マウントのために、作業平面とスケッチを作成します。
2. 土台のパーツをシェルし、クリップ マウント パーツのために分割します。
3. Extrude を使用して、クリップと構築の詳細のために、新しいコンポーネントを作成します。
