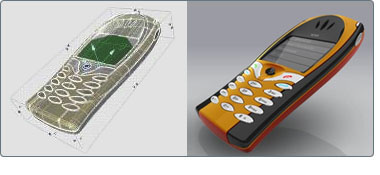

IGES<so>IGES

読み込むファイルに不適切なデータが含まれている場合は、Autodesk Alias で以下の読み込みオプションを変更します。

Default Trim Curves

プロセッサが使用するトリム カーブを指定します。パラメータ スペース カーブを選択するか、モデル スペース カーブを選択するか、または IGES ファイルに存在するフラグを使用できます。既定では、IGES ファイル内の設定フラグが使用されます。

Shrink Surface

オンに設定すると、Alias はトリミングされていないサーフェスの自然な境界とトリム境界が一致する(アイソパラメトリックな)トリム サーフェスを検出します。トリミングされていないサーフェスをトリム境界まで縮小し、トリム サーフェスを Alias サーフェスに変換します。

オフに設定すると、Alias は前述した種類のトリム サーフェスをすべて Alias トリム サーフェスに変換します。

Alias for IGES トランスレータは、各レコードの最後に改行文字がある(または改行文字のない) ASCII フォーマットの IGES ファイルを読み込みます。このソフトウェアは、バイナリ IGES ファイルをサポートしていません。

ソフトウェアはこのファイル形式用の NURBS を読み込み、読み込み時に次の情報を維持します。

• サーフェスとカーブ
• データ編成(グループ、レイヤ、可視性、インスタンス)
• 単位
• カラー

次の表は、Alias for IGES による読み込みでサポートされている IGES エンティティを示しています。

(1)タイプ 190 の場合、0 はパラメータ化されていないサーフェス、1 はパラメータ化されたサーフェスを表します。プレーン サーフェス タイプは、境界ジオメトリを基準とする別のエンティティ(Bounded Surface Entity (タイプ 143)、Trimmed parametric Surface Entity (タイプ 144)など)に従属していない限り、境界が設定されません。

IGES レベル <n> と関連するサポート対象のジオメトリの IGES エンティティはすべて、Alias レイヤ LEVEL<n> に追加されます。

たとえば、126 B-spline エンティティのディレクトリ エントリがレベル 42 であることを示している場合は、このエンティティは Layer LEVEL 42 として追加されます。
