曲线

曲线

在两点之间插入曲线。

特性

在特性面板中指定以下参数。

连接
连接编号	指定连接编号。您可以更改自动生成的“连接编号”值。
连接代码	指定分配给连接的代码。
几何图形类型
创建类型	指定要绘制的曲线类型：圆弧：常规圆弧：三点抛物线：常规
圆弧细分	指定用于表示曲线的线段数。注意该值必须介于 2 和 100 之间。单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
几何图形特性
起点	指定曲线的起点。
中心点（圆弧：常规）	指定常规圆弧的中心点。
圆弧点（圆弧：三点）	指定三点圆弧的通过点。
端点	指定曲线的终点。
中点垂距（抛物线：常规）	指定抛物线最低点与其顶点之间的距离。单击 [...] 可打开表达式编辑器，可以从中输入或计算值。
其他
注释	指示有关曲线的注释。注释可以显示在预览面板中。

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Curve Example.pkt

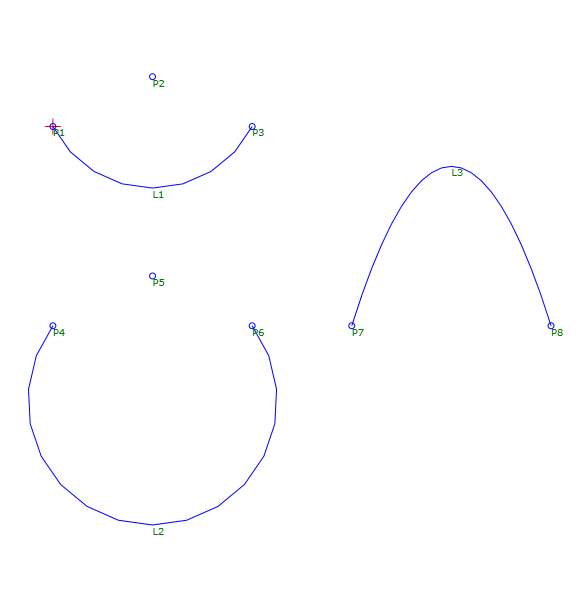

样例 PKT 包含三个曲线。在流程图中，每个曲线都按单独的序列进行构建。每个曲线类型都由一个起点、一个终点和一个参数定义。若要查看曲线参数，请选择流程图中的曲线，然后检查“特性”面板的“几何图形特性”区域。
