设定变量值

特性

在特性面板中指定以下参数。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Set Variable Value Example.pkt

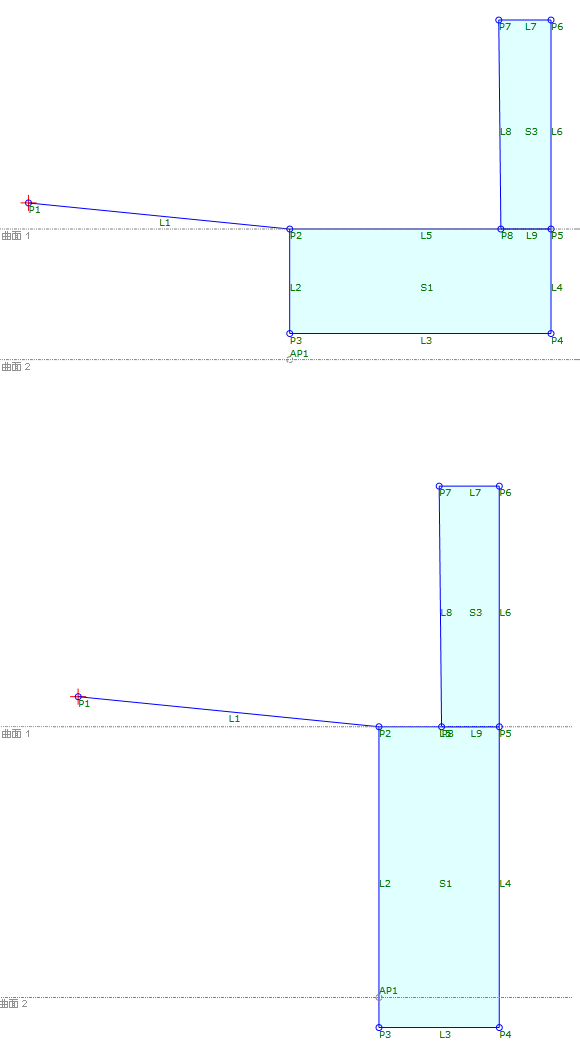

在此例中，变量用于定义护墙基的高度和宽度。墙基的高度和宽度随两个目标曲面之间的距离而变化。

• 定义 “高度”和 “宽度”的变量。
• “决定”使用表达式来确定从 P2 到曲面 2 的距离。
• 根据距离是大于还是小于 3，以两种方法之一设定 “高度”和 “宽度”的“变量值”。
• “墙基”序列中的点将应用适当的 “高度”和 “宽度”值以创建墙基的几何图形。
