Inhaltsverzeichnis
Geben Sie bis zu 11 Geometrieoptionen an, deren Anwendung vom Ergebnis eines bestimmten Ausdrucks abhängt.
Eine Switch-Bedingung kann entweder Zeichenfolgen oder Aufzählung verwenden.
Switch-Eigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
Switch-Element im Flussdiagramm ausgewählt ist. | Miscellaneous | |
| Expression | Definiert den Ausdruck für die Definition der Geometrie. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können. |
Verzweigungseigenschaften
Geben Sie folgende Parameter im Fensterbereich Properties an.
Switch-Element zur entsprechenden Geometrie führen, im Flussdiagramm ausgewählt ist. | Miscellaneous | |
| Case | Gibt das Ausdrucks- oder Aufzählungselement an, das die Geometrie festlegt. |
| Is Default Case | Gibt an, ob der Fall (Case) verwendet wird, wenn kein Fall oder ein ungültiger Fall ausgewählt ist. |
Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

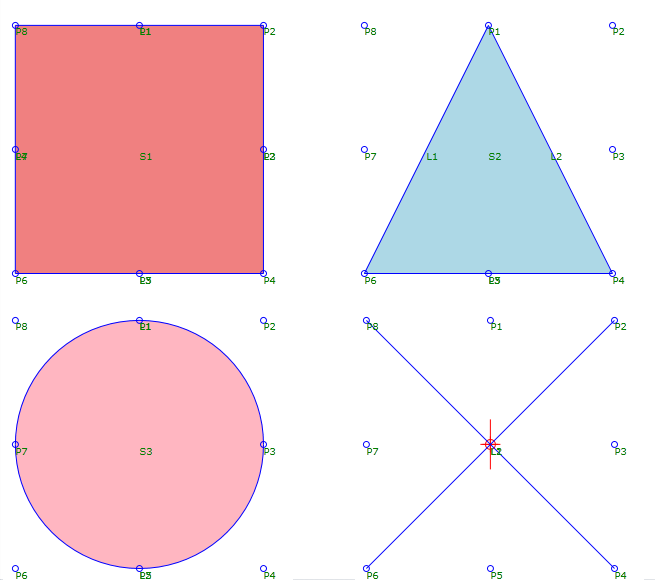

In diesem Beispiel ist eine Reihe von Punkten um den Umfang des Ursprungs vorhanden. Auf der Registerkarte Input/Output Parameters gibt der Parameter Shape die gezeichnete Geometrie an. Die Eingabe einer der folgenden Zeichenfolgen ergibt eine Form:
- Square
- Triangle
- Circle
Bei anderen Eingaben in diese Zelle wird der vorgabemäßige Fall (ein X) verwendet.
Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:
Diese PKT-Beispieldatei enthält einen Querschnittsbestandteil, der eine Betonschutzwand darstellt.
- Auf der Registerkarte Input/Output Parameters verwendet der Parameter Barrier (Betonschutzwand) eine Aufzählungsgruppe (BarrierType).
- Der Querschnittsbestandteil enthält einen Switch, der die Auswahl zwischen vier vorgabemäßigen Betonschutzwandtypen ermöglicht. Betonschutzwandtypen werden durch den Vorgabewert (Default Value) im Parameter BarrierType gesteuert.
- Jede der vier
Sequenzen verwendet Variablenwerte zum Definieren der Parameterwerte für jeden Betonschutzwandtyp. - Die Geometriesequenz enthält die Punkte, Verknüpfungen und Formen, die die Geometrie bilden. Die Geometrie für jeden dieser Punkte bezieht sich auf die Variablen, die in der Sequenz für Höhen- und Breitenvariablen definiert sind.
