Vértice

Propiedades

Especifique los parámetros siguientes en el grupo Properties.

Ejemplos

Para ver ejemplos de cómo se utiliza este elemento de geometría, utilice el siguiente archivo PKT de ejemplo:

Intersection Point Example.pkt

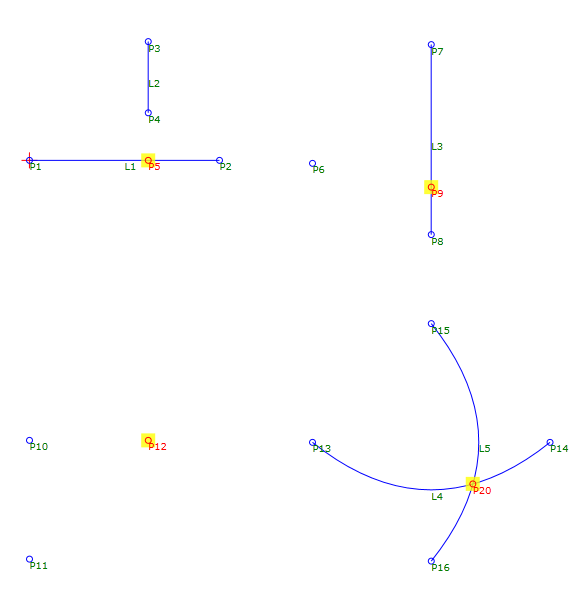

El archivo PKT de ejemplo contiene cuatro vértices. Cada valor de Point Geometry Type se define mediante parámetros como vínculos y taludes. En el diagrama de flujo, cada ejemplo se construye en una secuencia independiente. Para revisar los parámetros, seleccione el vértice en el diagrama de flujo; a continuación, observe la sección Geometry Properties en el grupo Properties.

En Point Geometry Type existen dos ejemplos para dos vínculos.

• En el primer ejemplo, dos vínculos no se intersecan de forma explícita. Se selecciona la propiedad Extend Link 2, que alarga el vínculo vertical para localizar su intersección aparente con Link 1.
• El segundo ejemplo utiliza dos curvas que se intersecan en un punto.
  NotaSi se utiliza una curva como vínculo de intersección, el vértice se localiza donde uno de los segmentos de arco triangulado de la curva se interseca con el otro objeto. Si se cambia la triangulación de arco de la curva, el vértice cambia de posición.
