Commutation

Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Switch Example.pkt

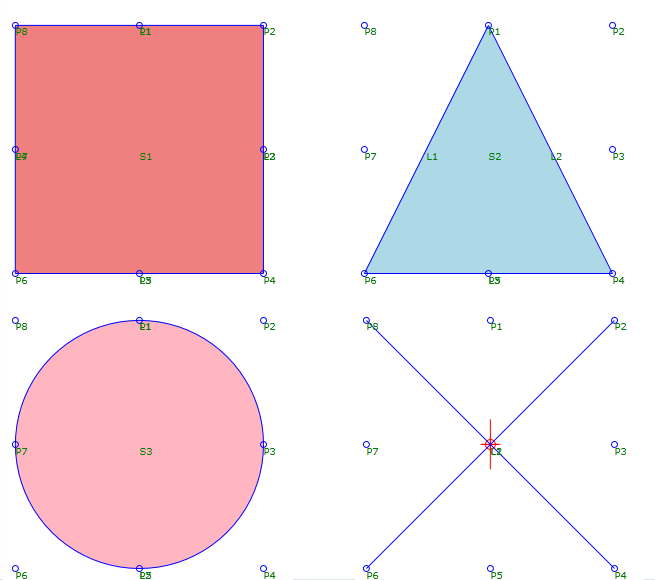

Dans cet exemple, une série de points entourent le périmètre de l'origine. Dans l'onglet Input/Output Parameters, le paramètre Shape détermine la géométrie dessinée. La saisie d'une des chaînes suivantes génère une forme :

• Square (carré)
• Triangle
• Circle (cercle)

Si aucun texte n'est entré dans cette cellule, le cas par défaut, une croix, est généré.

Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Enumeration Example.pkt

L'exemple PKT contient un élément de profil type qui représente un séparateur.

• Dans l'onglet Input/Output Parameters, le paramètre Barrier utilise un groupe d'énumération (BarrierType).
• L'élément de profil type contient une commutation, qui permet d'effectuer une sélection parmi quatre types de séparateur standard. Les types de séparateurs sont contrôlés par la valeur par défaut du paramètre BarrierType.
• Chacune des quatre séquences utilise des valeurs de variable pour définir les valeurs de paramètre de chaque type de séparateur.
• La séquence de géométrie contient les points, liens et formes constituant la géométrie. La géométrie de chaque point fait référence aux variables définies dans la séquence des variables Height et Width.
