Pont: Szög és Delta XAdjon hozzá egy olyan pontot, amely egy megadott szögre és eltolásra van másik ponttól.
Tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
| Pont | |
| Pontszám | Megadja a pont számát. Ön megváltoztathatja az automatikusan létrehozott pontszám értéket. |
| Pontkódok | Megadja a ponthoz hozzárendelt kódokat. |
| Pontgeometria típus | |
| Type | Megadja a pont típusát. |
| Pontgeometriai tulajdonságok | |
| Ponttól | Megadja azt a pontot, amelyhez más geometriai tulajdonság értékek viszonyítottak. |
| Referencia pont | Megadja azt a pontot a Pontból, amely kialakítja azt az alapvonalat, amely viszonyítva van a szög. |
| Reverse Angle Reference | Megfordítja a szöget a pont ellenkező irányú berajzolásával. |
| Angle | Megadja az alapvonalról azt a szöget, amelyet a Ponttól elem és a Referencia pont között létrehoztak. MegjegyzésHa a Referencia pont Nincs értékre lett állítva, akkor a Szög a pozitív Delta X értékből származik. A pozitív szögérték a Delta X-től óramutató járásával ellenkező irányba, míg a negatív érték a Delta X-től az óramutató járásával megegyező irányba kerül berajzolásra. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg vagy szerkeszthet. |
| Delta X | Megadja az eltolás különbségét a Ponttól sorban megadott ponttól. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet |
| Offset Target | Megadja az eltolás target parameter. Amikor a céleltolás adott, a célobjektum eltolása felülírja az adott Delta X értéket. |
| Auto Add Link | |
| Automatikus csatolás ponttól | Berajzol egy csatolást a From Point-ból sorban megadott ponttól az aktuális pontig. |
| Name | Megadja a csatolás nevét. |
| Codes | Megadja a csatoláshoz hozzárendelt kódokat. |
| Egyéb | |
| Comment | A pontról szóló megjegyzéseket jelzi. A megjegyzések megjeleníthetők az Preview panelen |
Példák
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájl-t:

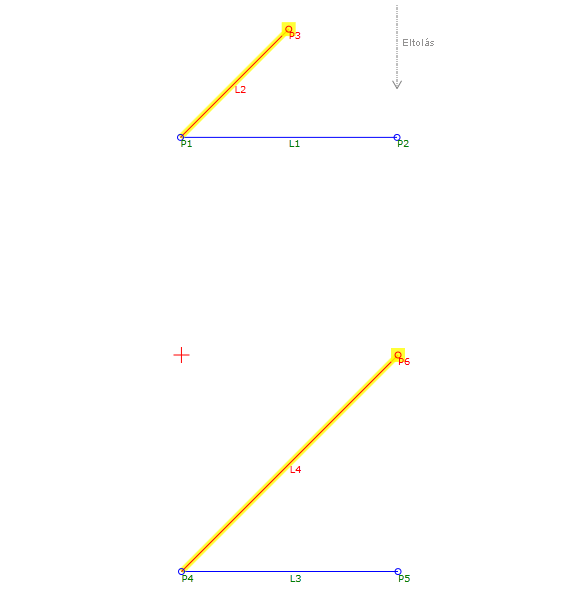

A PKT példa két Angle és Delta X pont példát tartalmaz. Minden pontgeometria típust az Angle és a Delta X paraméter értékek határoznak meg, és a Delta X felülírható a megadott céleltolás paraméterrel. Mind a két példában ugyanazt a Delta X értéket alkalmazzuk. A statikus Delta X (P1 és P3) példák alkalmazzák az értéket, de az Offset Target egy céleltolás paramétert használ, amely felülírja a statikus Delta X értéket.
A folyamatábrán minden példa külön sorozatban van létrehozva. A paraméterek áttekintéséhez válassza ki a Szög és a Delta X pontot a megfelelő sorozatban, majd tekintse meg a Tulajdonságok panelen a Pontgeometriai tulajdonságok részt.
