Tartalomjegyzék
Adjon meg akár 11 geometriai opciót, amelyeknek az alkalmazása az adott kifejezés eredményétől függ.
A kapcsoló állapot karakterláncot vagy felsorolást alkalmazhat.
Kapcsoló tulajdonságok
Adja meg a következő paramétereket a Tulajdonságok panelen.
Switch elemet választják a folyamatábrán. | Egyéb | |
| Expression | Kiválasztja azt a kifejezést, amely meghatározza a geometriát. [...] kattintással megnyithatja a kifejezés szerkesztőt, ahol értéket adhat meg, vagy szerkeszthet. |
Leágazás tulajdonságok
Adja meg a következő tulajdonságokat a Tulajdonságok panelen.
Switch elem a megfelelő geometriához funkcióból leágazó egyik ág kiválasztása a flowchart-ban megtörténik. | Egyéb | |
| Case | Megadja azt a kifejezést vagy felsorolási tételt, amely meghatározza a geometriát. |
| Is Default Case | Megadja, hogy a kis- és nagybetűt használja-e, ha nincs kis- és nagybetű vagy értvénytelen betű lett kiválasztva. |
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következő PKT példafájlt:

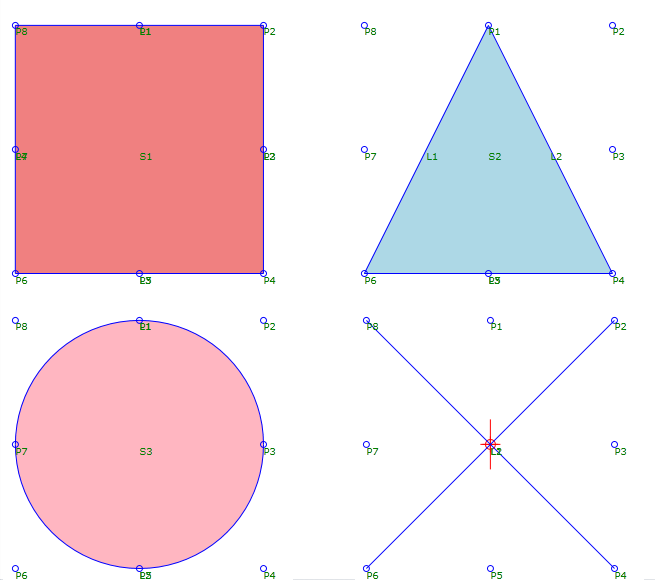

Ebben a példában a pontok sorozata áll rendelkezésre az origó kerülete körül. A Bemeneti/Kimeneti paraméterek lapon az alak paraméter határozza meg a rajzolt geometriát. A következő karakterláncok közül bármelyiknek a megadása egy alakot eredményez:
- Négyzetes pöttyök
- Háromszög
- Kör
Bármi másnak a megadása ebben a cellában az alapértelmezett betűt eredményezi, amely egy X.
A geometria elem használatáról szóló példa megtekintéséhez nyissa meg a következőPKT példafájlt:
A PKT példa egy alkotóelemet tartalmaz, amely egy korlátot képvisel.
- A Bemeneti/Kimeneti paraméterek lapon a Barrier paraméterek egy felsorolás csoportot (BarrierType) használnak.
- Az alkotóelem tartalmaz egy olyan Switch-et, amely lehetővé teszi négy szabványos korlát típus kiválasztását. A korlát típusokat a BarrierType paraméterben a Default Value vezérli.
- Minden korlát típusnál a paraméter értékek meghatározásához mind a négy
sorozataváltozó értékeket használja. - A Geometria sorozat pontokat, csatolásokat és olyan alakokat tartalmaz, amelyekből felépül a geometria. A geometria ezen pontok mindegyikénél azokra a változókra hivatkozik, amelyek a Magasság és Szélesség változók sorozatában kerülnek meghatározásra.
