지식 추가 방법
두 지오메트리 요소의 명시적 또는 암시적 교차점을 찾습니다.
특성
특성 패널에서 다음 매개변수를 지정합니다 .
| 점 | |
| 점 번호 | 점 번호를 지정합니다. 자동으로 생성된 점 번호 값을 변경할 수 있습니다. |
| 점 코드 | 점에 지정된 코드를 지정합니다. |
| 점 지오메트리 유형 | |
| 형식 | 교차점의 정의 매개변수를 지정합니다.
|
| 지오메트리 특성(두 링크) | |
| 링크 1 | 교차할 첫 번째 링크를 지정합니다. |
| 링크 2 | 교차할 두 번째 링크를 지정합니다. |
| 연장 링크 1 | 직접 교차점이 없는 경우 링크 1을 연장하여 링크 2와의 분명한 교차점을 찾습니다. |
| 연장 링크 2 | 직접 교차점이 없는 경우 링크 2를 연장하여 링크 1과의 분명한 교차점을 찾습니다. |
| 지오메트리 특성(링크 및 점 경사) | |
| 링크 | 교차할 링크를 지정합니다. |
| 점 | 경사 값을 기반으로 교차할 점을 지정합니다. |
| 연장 링크 | 직접 교차점이 없는 경우 링크를 연장하여 점으로부터 경사와의 분명한 교차점을 찾습니다. |
| 경사 | 점에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| 연장 경사 | 직접 교차점이 없는 경우 경사를 연장하여 링크와의 분명한 교차점을 찾습니다. |
| 반향 경사 | 경사 값을 반전합니다. |
| 지오메트리 특성(두 점 경사) | |
| 점 1 | 첫 번째 점을 선택합니다. |
| 경사 1 | 점 1에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| 점 2 | 두 번째 점을 지정합니다. |
| 경사 2 | 점 2에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| 연장 링크 1 | 직접 교차점이 없는 경우 링크 1을 연장하여 링크 2와의 분명한 교차점을 찾습니다. |
| 연장 링크 2 | 직접 교차점이 없는 경우 링크 2를 연장하여 링크 1과의 분명한 교차점을 찾습니다. |
| 반향 경사 1 | 경사 1 값을 반전합니다. |
| 반향 경사 2 | 경사 2 값을 반전합니다. |
| 기타 | |
| 주석 | 점에 대한 메모를 나타냅니다. 주석은 미리보기 패널에 표시할 수 있습니다. |
| 오류 표시 | 이벤트 뷰어에서 교차점 오류를 표시하거나 숨깁니다. |
예제
이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Intersection Point Example.pkt

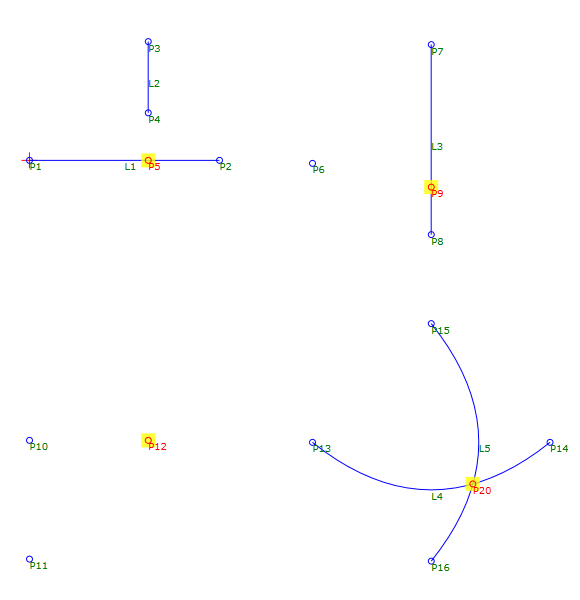

예제 PKT에는 네 개의 교차점 예가 포함되어 있습니다. 각 점 지오메트리 유형은 링크 및 경사와 같은 매개변수에 의해 정의됩니다. 순서도에서 각 예는 별도의 순서로 구성됩니다. 매개변수를 검토하려면 순서도에서
교차점을 선택한 다음 특성 패널의 지오메트리 특성 섹션을 확인하십시오.
두 링크 점 지오메트리 유형의 두 가지 예가 있습니다.
- 첫 번째 예에서 두 링크는 명시적으로 교차하지 않습니다. 연장 링크 2 특성이 선택되어 링크 1과의 가상 교차점을 찾기 위해 수직 링크를 연장합니다.
- 두 번째 예에서는 한 점에서 교차하는 두 원곡선을 사용합니다.
