新特性

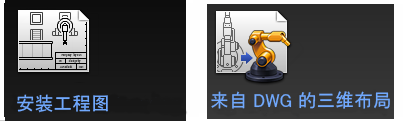

快速启动窗中添加了两个新应用程序选项，用于加快工作流执行速度。

• 安装工程图 - 根据上次加载的应用程序来启动 Inventor 或 AutoCAD。选择要进行细节处理的零件或部件，然后选择要使用的工程图模板文件。
• 来自 DWG 的三维布局 - 启动 Inventor Factory 并从 AutoCAD 二维工程图创建新的 Factory 三维布局。原始 DWG 中的所有二维资源都将在 Inventor 中替换为其三维等效对象。

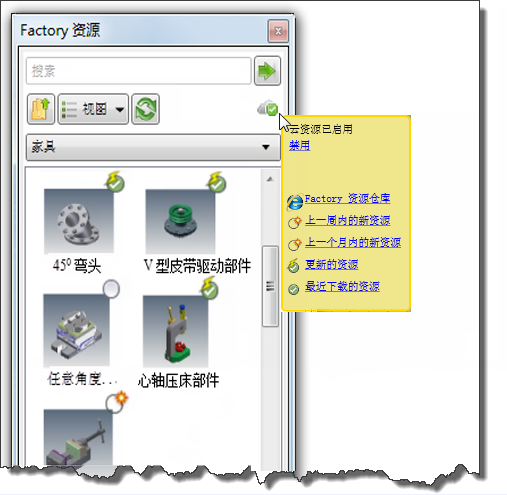

AutoCAD Factory 和 Inventor Factory 中的资源浏览器工具提示现在都显示更多的信息，并报告基于云的资源的状态。

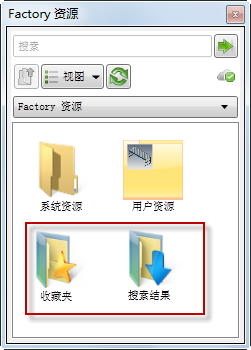

另外，“资源浏览器”中添加了两个新文件夹。

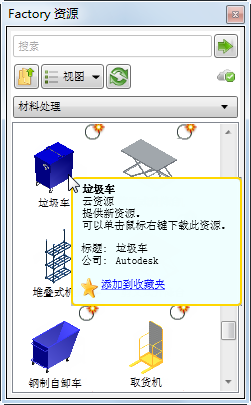

• 收藏夹 - 现在可以将经常放置的资源添加到“收藏夹”文件夹或从中删除资源，以便快速轻松地进行访问。
• 搜索结果 - 资源匹配搜索条件放置在单独的“搜索结果”文件夹中，便于参考。

通过新的 AutoCAD Factory Suite 工作流工具，可以在 AutoCAD 二维布局和 Inventor Factory 三维布局之间创建双向关联连接。该链接称为“布局同步”，可以在 Inventor 和 AutoCAD Architecture 或 AutoCAD Mechanical 之间建立

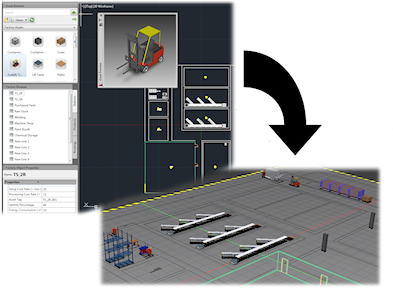

• 同步 Inventor - 启动 Inventor 并从打开的二维工程图创建 Factory 三维布局
• 从 Inventor 创建 - 从现有三维布局创建一个新的二维 DWG 文件
• 从 Inventor 更新 - 在三维布局所做的更改将复制在二维工程图中
• 断开与 Inventor 的链接 - 断开 AutoCAD 和 Inventor 之间的关联链接

某些类型的 Factory 资源（如输送机、安全栅栏和墙壁）始终连接或“链接”在一起。现在，您可以使用称为资源链接的过程快速创建连接的资源。

• 可以通过交互方式或使用现有二维多段线来创建资源路径
• 在 Inventor Factory 中打开时，会自动填充三维等效对象
• “资源浏览器”中使用图标 表示可链接的资源

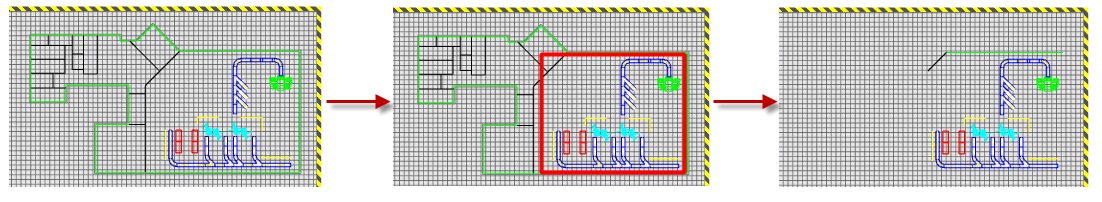

您可以使用新的“裁剪覆盖”命令修剪和删除不需要的 DWG 覆盖部分。裁剪操作通过只保留两个对角点之间包含的部分，可移除覆盖中不需要的区域。

现在，在 AutoCAD DWG 文件中创建的一个或多个实体可以导入 Inventor Factory 以用于创建资源。您可以选择将多个实体导入为多实体零件或一个部件（默认）。

Inventor Factory 资源的特性与 iProperty 非常相似。这些特性可以使用 iProperty 或使用新的“资源特性”命令定义。

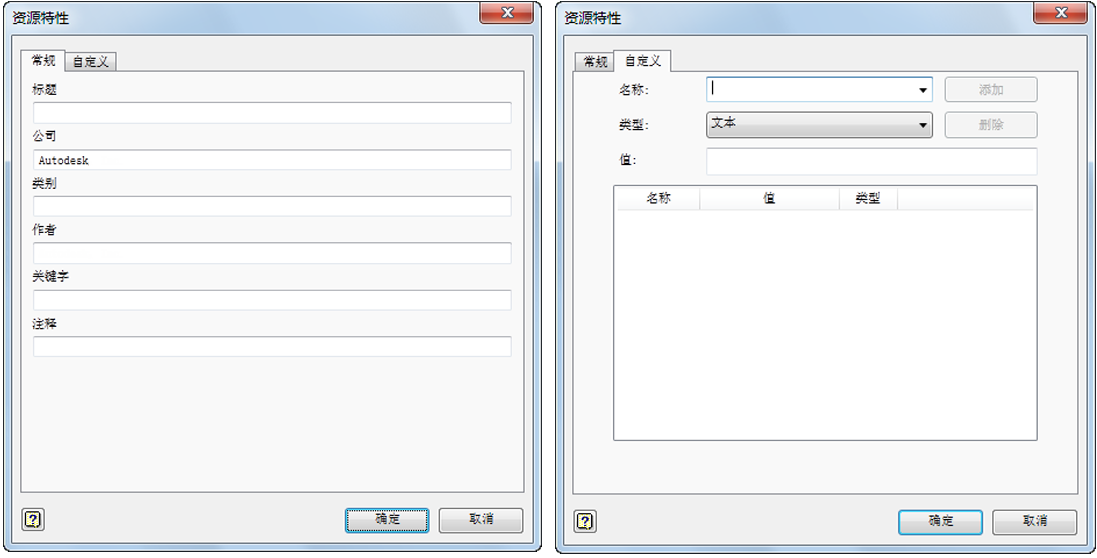

“资源特性”对话框 -“常规”选项卡

“常规”选项卡显示处于活动状态的 Inventor Factory 资源的名称、作者和其他统计信息。尽管部分这些字段会自动填写，但它们可以更改。

“资源特性”对话框 -“自定义”选项卡

“自定义”选项卡用于向选定资源添加自定义特性。使用自定义特性可对 Factory 资源进行分类和管理。

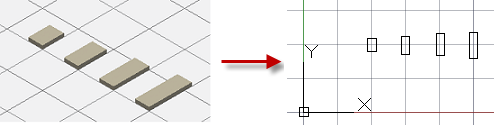

如果 Factory 二维布局中需要变量，则修改二维资源会非常困难。新的“资源变量”命令通过创建和发布具有标注（或其他）变量的三维和二维资源，提供了强力有效的解决方案。可以轻松选择这些资源变量并将它们放置在 AutoCAD Factory 地板上，以满足不同的标注要求。

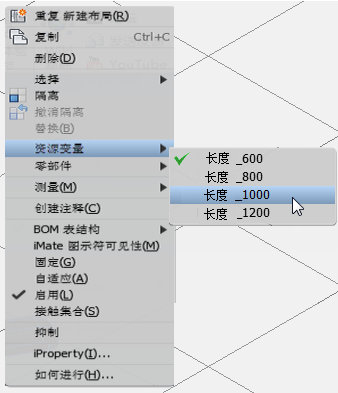

放置了某个资源变量后（不管是在 AutoCAD 中还是在 Inventor 中），即可轻松将其替换为其他变量。选择在布局中放置的资源，单击鼠标右键，然后从“资源变量”子菜单中选择其替换项。

资源变量与“资源浏览器”中其他资源的不同之处在于：资源变量的左上角会显示图标 。该图标中的数字表示为该资源定义的变量数。

• 资源可以发布到本地或云
• 地坑和平台已添加到可发布资源类型

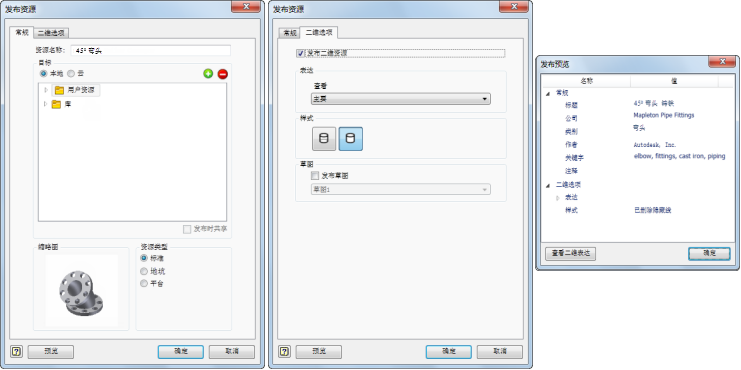

• 全新、简化的“发布资源”对话框
• 全新的“发布预览”对话框

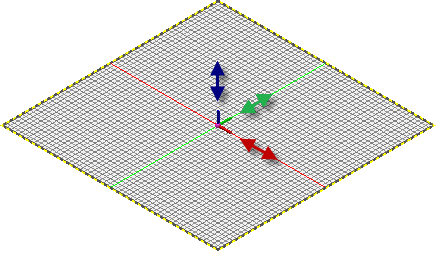

全新的“重新定位地板”命令（以前称为“提升地板”）在 Z 轴上添加了 X 和 Y 轴控件，以更加灵活地进行重新定位。

空间坐标轴定位灵活性

选择一个或多个零部件并从弹出式关联菜单中单击 “完成”后，空间坐标轴现在会显示在当前光标位置，而不是零部件上。然后，您可以自由移动空间坐标轴以捕捉到线的中点或端点，而不使用“移动空间坐标轴”选项。

精确旋转角度

现在您可以在“绝对”模式下旋转资源，该模式按相对于 Factory 地板原点（通常为 0 度）的旋转角度来旋转资源。旋转零部件时，可以通过单击鼠标右键并取消选中或选中弹出式关联菜单中的“增量角度”，在“增量”和“绝对”模式之间进行切换。

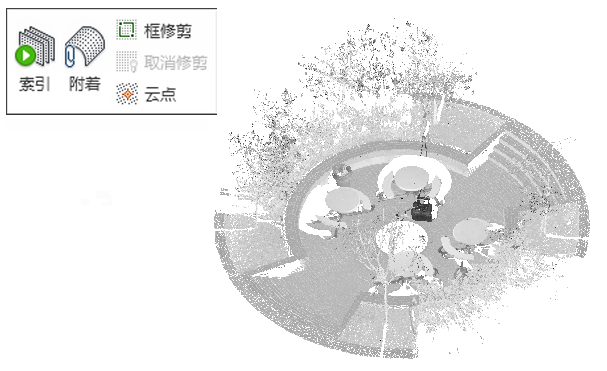

现在可以将一个或多个点云同时附着到零件和部件文件。点云是三维坐标系中的一组顶点，通常由 X、Y 和 Z 坐标值定义。顶点通常用于表示对象的外部曲面。

可以对点云进行移动、旋转、缩放、裁剪和取消裁剪等操作。还可以降低点密度以及将工作点附着到单个点云，以便于通过点云创建工作轴和工作平面。通过新的“捕捉到点云”捕捉类型，可以将 Factory 资源直接捕捉到点云中的点。

支持十二种点云数据文件类型。

通过新的 Inventor Factory Suite 工作流工具，可以在 Inventor Factory 三维布局和 AutoCAD 二维工程图之间创建双向关联链接。该链接称为“布局同步”，可以在 Inventor 和 AutoCAD Architecture 或 AutoCAD Mechanical 之间建立

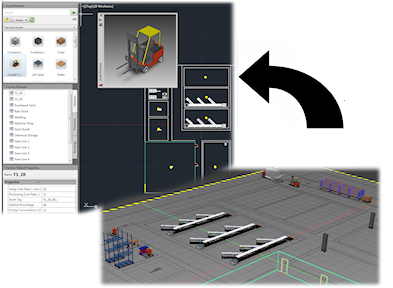

• 同步 AutoCAD - 启动 AutoCAD 并从打开的 Inventor Factory 三维布局创建二维布局
• 从 AutoCAD 创建 - 从现有 AutoCAD 二维布局创建一个新的 Factory 三维布局
• 从 AutoCAD 更新 - 在 AutoCAD 二维布局中所做的更改将复制在 Inventor Factory 布局中
• 断开与 AutoCAD 的链接 - 断开 AutoCAD 和 Inventor 之间的关联链接

可以直接从现有 AutoCAD 二维布局创建新的 Factory 三维布局。如果 AutoCAD 布局包含任何已放置的二维资源，则在 Inventor Factory 中打开工程图文件时，这些二维资源会自动替换为三维等效对象。在二维工程图和从其创建该二维工程图的三维布局之间创建了关联链接。
