新增功能

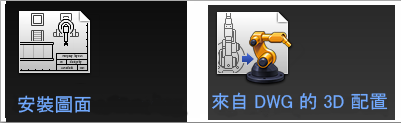

在啟動台中加入了兩個新應用程式選項，以加快工作流程速度。

• 安裝圖面 - 會啟動 Inventor 或 AutoCAD，具體取決於上次載入的應用程式。選取要繪製詳圖的零件或組合，然後選取要使用的圖面樣板檔。

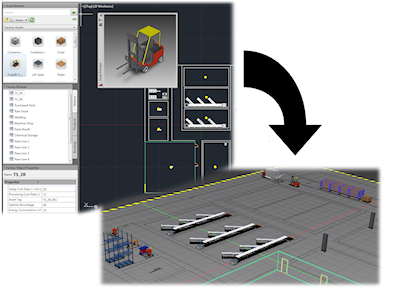

• 來自 DWG 的 3D 配置 - 啟動 Inventor Factory，並從 2D AutoCAD 圖面建立新的 3D Factory 配置。在 Inventor 中，原始 DWG 中的任何 2D 資產都將取代為其 3D 對等資產。

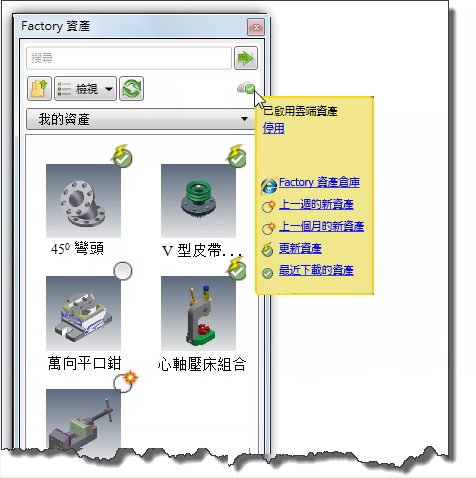

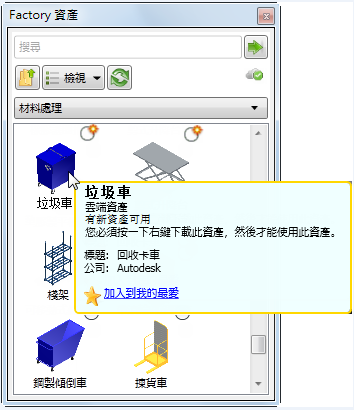

AutoCAD Factory 和 Inventor Factory 中的資產瀏覽器工具提示現在都會顯示更多資訊，並會報告雲端資產的狀態。

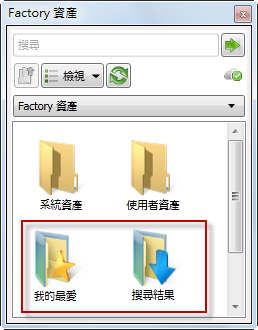

此外，已將兩個新資料夾加入至資產瀏覽器。

• 我的最愛 - 現在可以將經常放置的資產加入至「我的最愛」資料夾或從中移除這些資產，以便快速輕鬆地存取資產。
• 搜尋結果 - 與搜尋準則相符的資產會被放置到單獨的「搜尋結果」資料夾中，以便輕鬆找到。

新的 AutoCAD Factory Suite 工作流程工具，可讓您在 2D AutoCAD 配置與 3D Inventor Factory 配置之間建立雙向關聯式連結。該連結稱為「配置同步」，可以在 Inventor 與 AutoCAD Architecture 或 AutoCAD Mechanical 之間建立。

• 同步 Inventor - 啟動 Inventor 並從開啟的 2D 圖面建立 3D Factory 配置

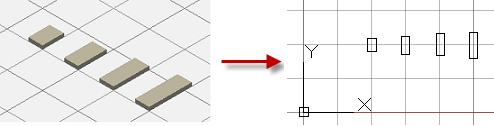

• 從 Inventor 建立 - 從既有 3D 配置建立新的 2D DWG 圖面
• 從 Inventor 更新 - 在 3D 配置中所做的變更都會在 2D 圖面中再現
• 中斷與 Inventor 的連結 - 中斷 AutoCAD 與 Inventor 之間的關聯式連結

某些類型的 Factory 資產 (例如輸送機、安全圍欄和牆) 永遠會連接或「鏈接」在一起。現在，您可以使用稱為「資產鏈接」的程序，快速建立連接的資產。

• 可以使用互動方式或使用既有的 2D 聚合線，建立資產路徑
• 在 Inventor Factory 中開啟時，會自動移植 3D 對等資產
• 可鏈接資產會使用此圖示 () 顯示在資產瀏覽器中

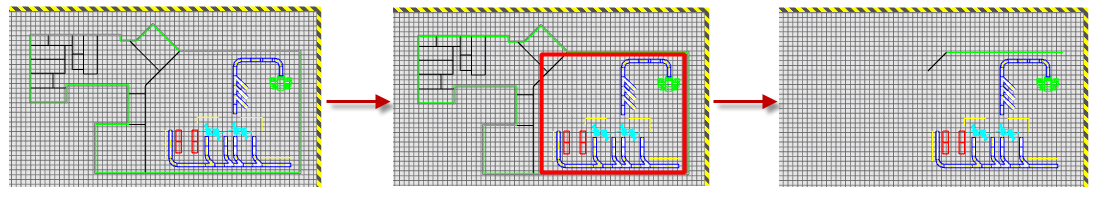

您可以使用新的「剪裁覆疊」指令，修剪和移除不需要的 DWG 覆疊部分。剪裁作業透過僅保留兩個對角點內包含的部分，來移除不需要的覆疊區域。

現在，可以將在 AutoCAD DWG 檔案中建立的一個或多個實體匯入至 Inventor Factory，以建立資產。您可以選擇將多個實體匯入為多重本體零件還是組合 (預設)。

Inventor Factory 資產具有與 iProperty 相似的性質。這些性質可使用 iProperty 進行定義，或使用新的「資產性質」指令進行定義。

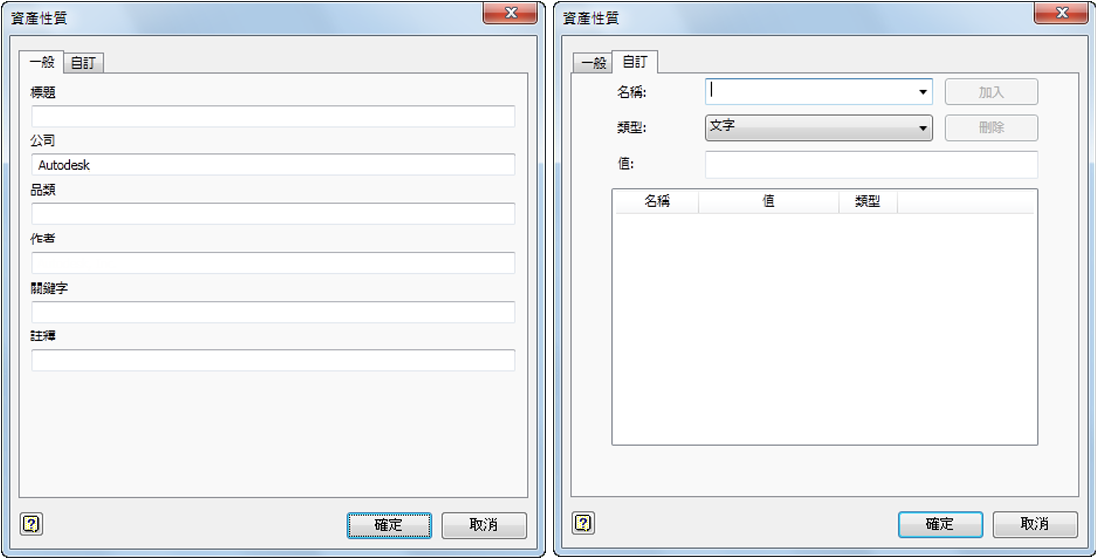

「資產性質」對話方塊 -「一般」頁籤

「一般」頁籤會展示作用中的 Inventor Factory 資產的名稱、作者和其他統計資料。雖然其中的數個欄位會自動移植，但是您可以變更這些欄位。

「資產性質」對話方塊 -「自訂」頁籤

「自訂」頁籤用於將自訂性質加入至所選資產。可使用自訂性質來分類和管理您的 Factory 資產。

如果在 2D Factory 配置中需要變體，可能難以修改 2D 資產。新的「資產變體」指令提供了功能非常強大的解決方案，可使用尺寸 (或其他) 變體來建立和發佈 3D 和 2D 資產。可以輕鬆選取它們並將它們放置在 AutoCAD Factory 樓板上，以滿足不同的尺寸需求。

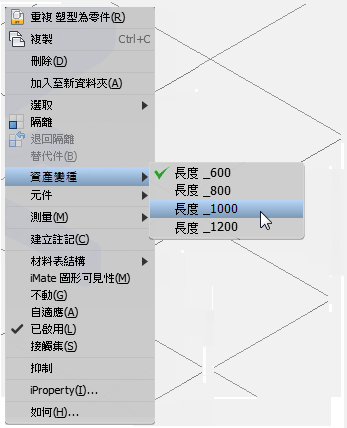

放置資產變體 (在 AutoCAD 或 Inventor 中均可) 後，可以輕鬆地使用其他變體將其取代。在配置中選取置入資產，按一下右鍵，然後從「資產變體」子功能表中選取其取代變體。

在資產瀏覽器中，使用顯示於資產左上方的圖示 ，來將資產變體與其他資產區分開來。圖示中的數字表示為該資產定義的變體數目。

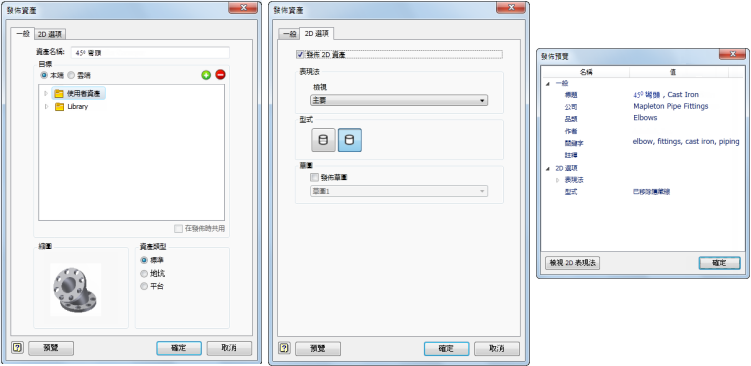

• 資產可以發佈到本端或雲端
• 在可發佈的資產類型中加入了地坑和平台
• 簡化的「發佈資產」新對話方塊
• 新的「發佈預覽」對話方塊

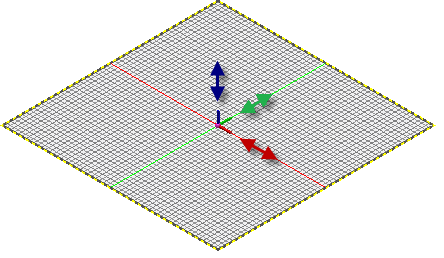

以前稱為「提升樓板」的「重新定位」新指令在 Z 軸線基礎上加入了 X 和 Y 軸線控制，以取得更大的重新定位靈活性。

三向軸定位的靈活性

選取一個或多個元件並從快顯關聯式功能表中按一下「完成」後，三向軸現在會顯示於目前的游標位置而不是顯示在元件上。然後，您可以自由移動三向軸以鎖點至一條線中點或端點，而無需使用「移動三向軸」選項。

精確角度旋轉

現在，您可以在絕對模式下旋轉資產，在該模式下會相對於 Factory 樓板原點 (通常為 0 度) 的旋轉角度旋轉資產。您可以在旋轉元件時在差值模式和絕對模式之間切換，方法是按一下右鍵，然後不勾選或勾選快顯關聯式功能表中的「差值角度」。

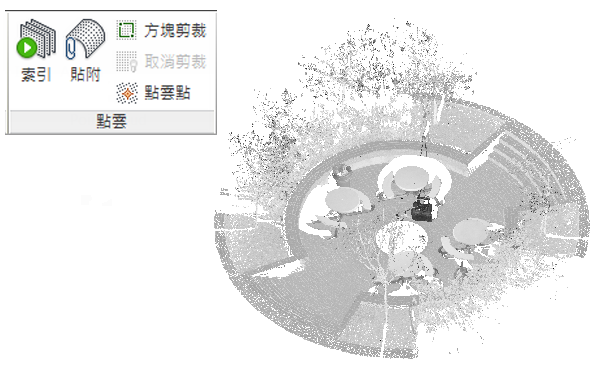

現在可以將一個或多個點雲貼附至零件檔和組合檔。點雲是三維座標系統中的一組頂點，通常由 X、Y 和 Z 座標定義。頂點通常用於表示物件的外部曲面。

可以移動、旋轉、剪裁、取消剪裁點雲以及調整點雲的比例。也可以降低點密度，並可以將工作點貼附到個別點雲點處，以協助您建立穿過點雲的工作軸線和工作平面。使用新的「鎖點至點雲」鎖點類型，您可以將 Factory 資產直接鎖點至點雲中的點。

支援十二種點雲資料檔案類型。

新的 Inventor Factory Suite 工作流程工具，可讓您在 3D Inventor Factory 配置與 2D AutoCAD 圖面之間建立雙向關聯式連結。該連結稱為「配置同步」，可以在 Inventor 與 AutoCAD Architecture 或 AutoCAD Mechanical 之間建立。

• 同步 AutoCAD - 啟動 AutoCAD，並從開啟的 Inventor Factory 3D 配置建立 2D 圖面配置
• 從 AutoCAD 建立 - 從既有的 2D AutoCAD 配置建立新的 3D Factory 配置
• 從 AutoCAD 更新 - 在 2D AutoCAD 配置中所做的變更都會在 Inventor Factory 配置中再現
• 中斷與 AutoCAD 的連結 - 中斷 AutoCAD 與 Inventor 之間的關聯式連結

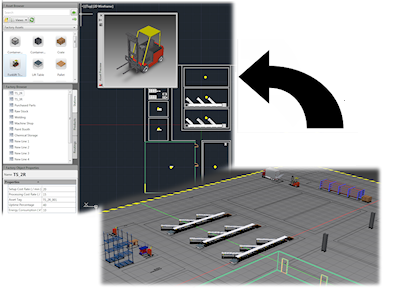

現在，可以直接從既有 AutoCAD 2D 配置建立新的 3D Factory 配置。如果 AutoCAD 配置包含任何置入 2D 資產，在 Inventor Factory 中開啟圖檔時，這些資產將取代為其 3D 對等資產。會在 2D 圖面與用於建立圖面的 3D 配置之間建立關聯式連結。
