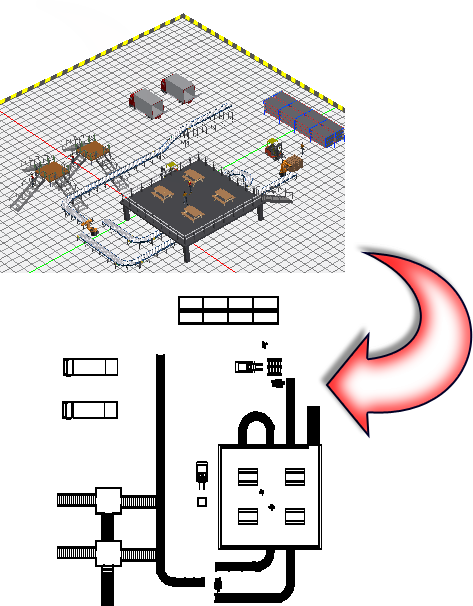

3D rozvržení podlahy výrobní linky lze pomocí příkazu Publikovat/aktualizovat soubor DWG kdykoli uložit jako 2D výkres aplikace AutoCAD. Po úspěšném publikování výkresu můžete okamžitě spustit aplikaci AutoCAD a výkres otevřít v grafickém okně této aplikace.
Příkaz Publikovat/aktualizovat soubor DWG vytvoří dva soubory výkresu. První soubor, nazev3drozvrzeni_published.dwg, je hlavní a obsahuje externí reference základního pohledu a všech překrytí DWG. Druhý soubor, nazev3drozvrzeni_published_view.dwg, obsahuje 2D pohled výkresu rozvržení aplikace Inventor vloženého do modelového prostoru aplikace AutoCAD. Pro oba výkresy se používá název aktuálního rozvržení výrobní linky nazev3drozvrzeni. Oba soubory výkresu jsou uloženy ve stejné složce jako rozvržení výrobní linky.
Publikování 2D výkresu 3D rozvržení podlahy výrobní linky
Publikování nebo aktualizace souboru DWG
Na pásu karet klikněte na
. - Vytvoří se dva soubory výkresu a uloží se do stejné složky jako aktuální rozvržení výrobní linky. První výkres, nazev3drozvrzeni_published.dwg, je hlavní a obsahuje externí reference (xrefy) základního pohledu a všech překrytí DWG. Druhý výkres, nazev3drozvrzeni_published_view.dwg, obsahuje 2D pohled výkresu rozvržení aplikace Inventor vloženého do modelového prostoru aplikace AutoCAD. V případě obou výkresů se používá název aktuálního rozvržení výrobní linky nazev3drozvrzeni.
- O úspěšném vytvoření výkresu nazev3drozvrzeni_published_view budete informováni a budete požádáni o jeho otevření v aplikaci AutoCAD. Podle potřeby vyberte možnost Ano nebo Ne.
- Po spuštění aplikace AutoCAD je někdy k zobrazení obsahu třeba provést operaci Přiblížit vše nebo Přiblížit maximálně.
