    Une implantation d'usine peut être remplie avec des données de composant issues de plusieurs sources. Vous pouvez insérer des composants des bibliothèques de contenu Equipements système et Equipements utilisateur ou insérer du contenu externe. Le contenu externe représente toutes les données qui n'ont pas été personnalisées et placées dans la bibliothèque d'équipements d'usine. Ces données incluent des fichiers pièce et ensemble Inventor standard, ou des fichiers d'autres produits de CAO.

    Procédures

    Insérer un modèle dans une implantation d'usine

    La bibliothèque d'équipements d'usine ne contiendra pas tous les composants requis pour l'ensemble d'implantation d'usine. Par exemple, les composants rarement utilisés ne sont généralement pas publiés dans la bibliothèque. Dans ces cas-là, vous pouvez ajouter un modèle directement à l'implantation.

    1. Sur le ruban, cliquez sur l'onglet Factory le groupe Equipements d'usine Insérer un modèle.
    2. Dans la boîte de dialogue Insérer un modèle, accédez à l'emplacement du dossier, sélectionnez le fichier à insérer dans l'implantation, puis cliquez sur Ouvrir.
    3. Faites glisser le composant sélectionné à l'emplacement requis dans l'implantation et cliquez sur le bouton gauche de la souris pour insérer le composant. Le composant s'affiche dans une zone de délimitation. Les côtés de la zone de délimitation sont parallèles aux plans d'origine du composant. Le point d'insertion correspond au coin de la zone de délimitation aligné sur le système de coordonnées d'origine.

      Lors de la localisation du composant dans l'ensemble d'implantation d'usine, vous pouvez l'accrocher aux éléments suivants :

      • Grille : faites glisser le composant à l'intersection de deux lignes de grille sur le sol de l'usine et sélectionnez-le à l'aide du bouton gauche de la souris. Le type d'accrochage Accrocher à la grille doit être activé pour permettre l'accrochage à la grille.
      • Esquisse : faites glisser le composant vers une entité d'esquisse sur l'implantation et sélectionnez-le à l'aide du bouton gauche de la souris. Les composants peuvent être accrochés aux extrémités, aux milieux et le long d'une entité. Le type d'accrochage Accrocher à l'esquisse doit être activé pour permettre l'accrochage à l'esquisse.
      • Surface : faites glisser le composant à la surface d'un équipement existant et sélectionnez-le à l'aide du bouton gauche de la souris. Par exemple, cette option peut être utilisée lors du positionnement d'une caisse sur une palette ou d'un panier sur une table élévatrice ou un convoyeur. Le type d'accrochage Accrocher à la surface doit être activé pour permettre l'accrochage à la surface.
      • Sommet ou arête : faites glisser le composant à l'arête ou au sommet d'un équipement existant et sélectionnez-le à l'aide du bouton gauche de la souris. Le type d'accrochage Accrocher au sommet ou à l'arête doit être activé pour permettre l'accrochage au sommet ou à l'arête.
      • Superposition DWG : faites glisser le composant vers une entité 2D sur la superposition de dessin et sélectionnez-le à l'aide du bouton gauche de la souris. Les composants peuvent être accrochés aux extrémités, aux milieux et le long d'une entité. Le type d'accrochage Accrocher à la superposition DWG doit être activé pour permettre l'accrochage à la superposition.
      • Nuage de points : faites glisser le composant à un seul point d'un nuage de points et sélectionnez-le à l'aide du bouton gauche de la souris. Le type d'accrochage Accrocher au nuage de points doit être activé pour permettre l'accrochage au nuage de points.

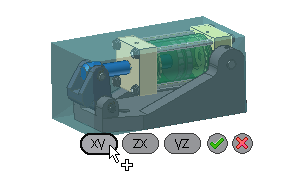

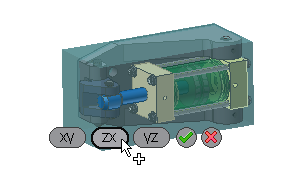

    4. Le composant est placé dans une orientation par défaut sur le plan XY. Pour ajuster l'orientation, sélectionnez l'option de la mini-barre d'outils ou figurant sous le composant.
    5. Cliquez sur la coche verte pour finaliser le placement du nouveau composant ou cliquez sur la croix (X) rouge pour annuler le placement.
    RemarqueLa procédure d'insertion des composants Autodesk natifs est la même que pour les autres formats de fichier de CAO.

    Références

    Insérer des modèles

    Insère des données de CAO dans l'implantation d'usine non incluse dans la bibliothèque des équipements d'usine.

    Mode d'accès :

    Sur le ruban, cliquez sur l'onglet Usine, le groupe de fonctions Equipements Insérer un modèle

    Formats de fichier CAO disponibles pour un positionnement dans les présentations

    Les formats de CAO suivants peuvent être insérés dans un fichier d'implantation d'usine.

    • Pièces Autodesk Inventor (.ipt)
    • Ensembles Autodesk Inventor (.iam)
    • Fichiers Alias (.wire)
    • Modèles CATIA V4 (.model, .session, .exp, .dlv3)
    • Modèles CATIA V5 (.CATPart, .CATProduct, .cgr)
    • Fichiers de circuit imprimé IDF (.brd, .emn, .bdf, .idb)
    • Fichiers IGES (.igs, .ige, .iges)
    • Fichiers JT (.jt)
    • Fichiers binaires Parasolid (.x_b)
    • Fichiers texte Parasolid (.x_t)
    • Fichiers Pro/ENGINEER (.prt, .asm)
    • Fichiers Pro/ENGINEER Granite (.g)
    • Fichiers Pro/ENGINEER Neutral (.neu)
    • Fichiers SAT (.sat)
    • Fichiers STEP (.stp, .ste, .step)
    • Fichiers SolidWorks (.prt, .sldprt, .asm, .sldasm)
    • Fichiers UGS NX (.prt)
