Impostazione della superficie di appoggio

La maggior parte dei componenti in una fabbrica viene posizionata riferendosi al pavimento. I trasportatori e altre attrezzature sono posizionati sul pavimento, tuttavia elementi quali tramogge e componenti per l'aerazione in genere vengono posizionati a una determinata altezza al di sopra del pavimento.

La superficie di appoggio di un modello definisce la modalità di posizionamento sul pavimento della fabbrica. Inizialmente i modelli sono posizionati in modo che il sistema di coordinate del modello si trovi allineato al sistema di coordinate della fabbrica. È possibile impostare la superficie di appoggio selezionando tre punti sul modello a definire un piano. È inoltre possibile modificare tale superficie, in caso sia necessario un orientamento diverso. Ad esempio, è possibile montare un profilo a C Strut sul soffitto o su un muro, quindi la superficie di appoggio dipende dalla posizione.

Per i macchinari, è sufficiente selezionare i punti per i piedi di montaggio e verranno posizionati sul pavimento. Per oggetti quali sospensioni per tubi, è possibile selezionare i punti a cui si desidera impostare l'altezza. Il modello viene posizionato sul pavimento ed è possibile utilizzare Snap grip per spostarlo all'altezza corretta.

Procedure

Impostazione della superficie di appoggio

Riferimenti

Impostazione della superficie di appoggio

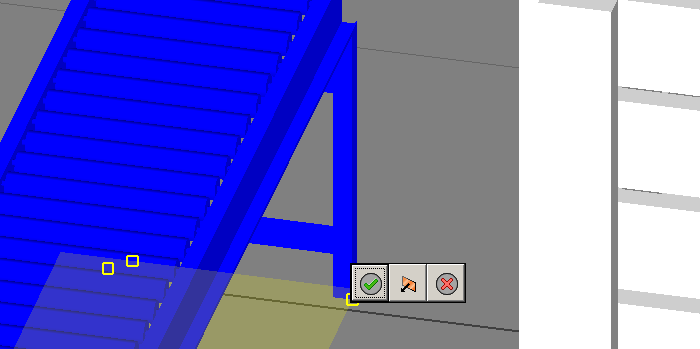

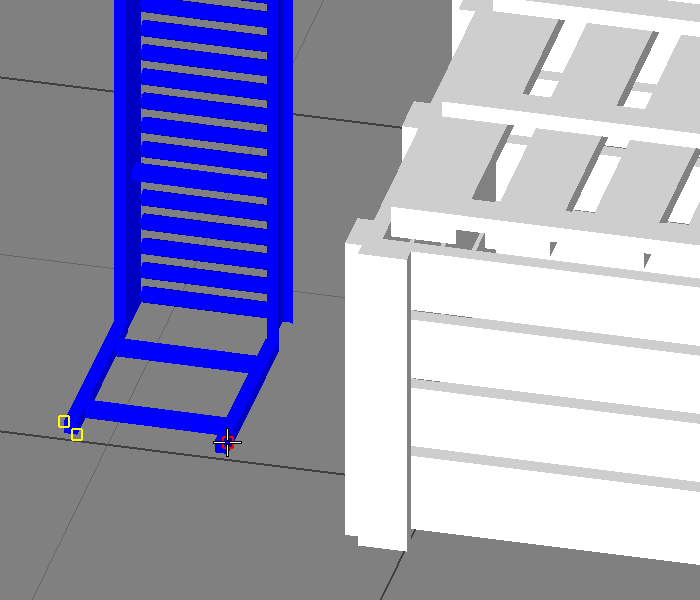

La superficie di appoggio di un modello determina il modo in cui questo è orientato sul pavimento della fabbrica. Il piano della superficie di appoggio è determinato da tre punti selezionati sul modello.

Accesso:

Barra multifunzione: scheda Factory gruppo Posizione Imposta superficie di appoggio
