새로워진 사항

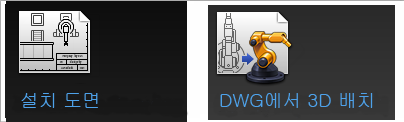

두 개의 새 응용프로그램 옵션이 론치패드에 추가되어 워크플로우를 신속하게 처리할 수 있습니다.

• 설치 도면 - 어떤 응용프로그램이 마지막으로 로드되었는지에 따라 Inventor 또는 AutoCAD를 실행합니다. 상세 정보를 표시할 부품이나 조립품을 선택한 다음 사용할 도면 템플릿 파일을 선택합니다.
• DWG에서 3D 배치 - Inventor Factory를 시작하고 2D AutoCAD 도면으로부터 새로운 3D 팩토리 배치를 작성합니다. 원본 DWG의 2D 자산은 Inventor의 3D 형상으로 교체됩니다.

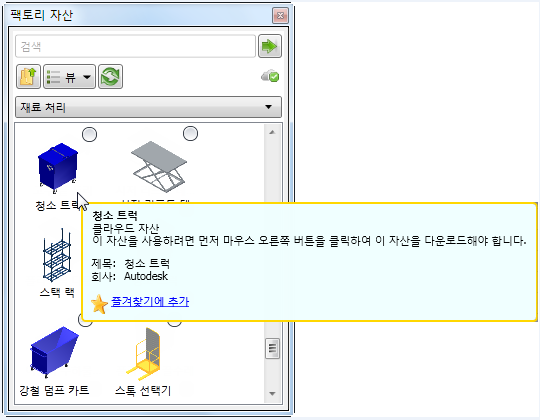

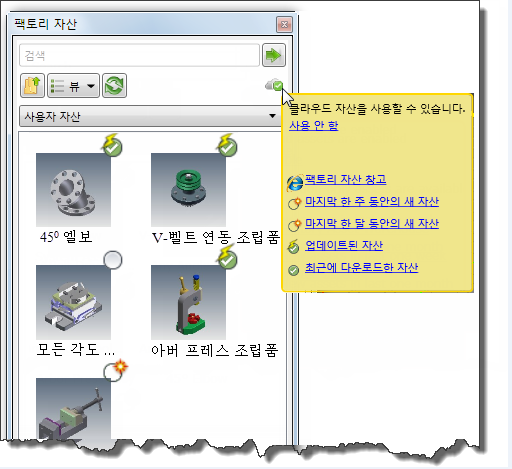

AutoCAD Factory와 Inventor Factory의 자산 브라우저 툴팁에서는 클라우드 기반 자산의 상태 뿐 아니라 더욱 자세한 정보를 표시합니다.

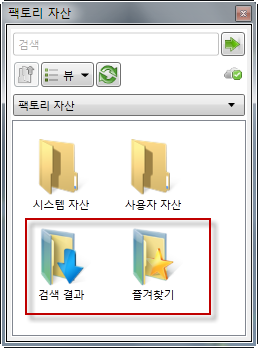

또한 다음과 같은 새 폴더 두 개가 자산 브라우저에 추가되었습니다.

• 즐겨찾기 - 자주 배치된 자산을 즐겨찾기 폴더에 추가 또는 제거하여 이를 빠르고 쉽게 액세스할 수 있습니다.
• 검색 결과 - 검색 기준에 맞는 자산은 별도의 검색 결과 폴더에 배치되므로 쉽게 참조할 수 있습니다.

새로운 AutoCAD Factory Suite 워크플로우 도구를 사용하여 2D AutoCAD 배치와 3D Inventor Factory 배치 간의 양방향 연결 링크를 작성할 수 있습니다. 배치 동기화라는 링크를 사용하면 Inventor와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다.

• Inventor 동기화 - Inventor를 시작한 다음 열린 2D 도면을 바탕으로 3D 팩토리 배치를 작성합니다.
• Inventor에서 작성 - 기존 3D 배치를 바탕으로 새 2D DWG를 작성합니다.
• Inventor에서 업데이트 - 3D 배치의 변경 사항이 2D 도면에 복제됩니다.
• Inventor와의 링크 끊기 - AutoCAD와 Inventor 간의 연결 링크를 끊습니다.

컨베이어, 안전 울타리 및 벽과 같은 특정 유형의 팩토리 자산은 항상 서로 연결되어 있거나 "체인"되어 있습니다. 이제 자산 체인이라고 하는 절차를 사용하여 연결된 자산을 신속하게 작성할 수 있습니다.

• 자산 경로는 대화식으로 또는 기존의 2D 폴리선을 사용하여 작성할 수 있습니다.
• Inventor Factory에서 열릴 때 해당 3D 형상이 자동으로 배치됩니다.
• 체인 가능한 자산은 자산 브라우저에서 아이콘으로 표시됩니다.

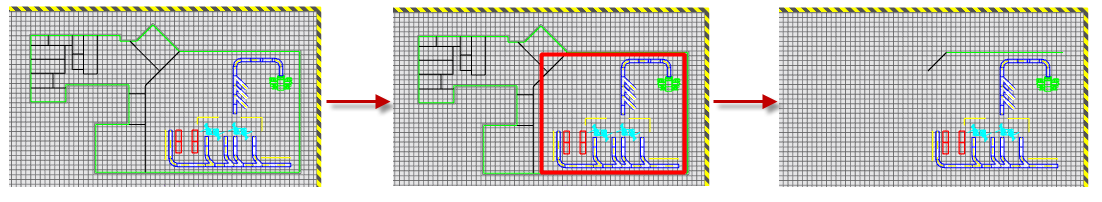

새로운 중첩 오리기 명령을 사용하여 DWG 중첩의 불필요한 부분을 잘라 제거할 수 있습니다. 오리기는 두 대각선 모서리 내에 포함된 부분만 유지함으로써 중첩의 불필요한 영역을 제거합니다.

AutoCAD DWG 파일에 작성된 단일 또는 다중 솔리드를 Inventor Factory로 가져와 자산 작성에 사용할 수 있습니다. 다중 솔리드를 다중 본체 부품으로 가져올지 또는 조립품으로(기본값) 가져올지 선택할 수 있습니다.

Inventor Factory 자산에는 iProperties와 비슷한 특성이 있습니다. 이러한 특성은 iProperties를 사용하거나 새로운 자산 특성 명령을 사용하여 정의할 수 있습니다.

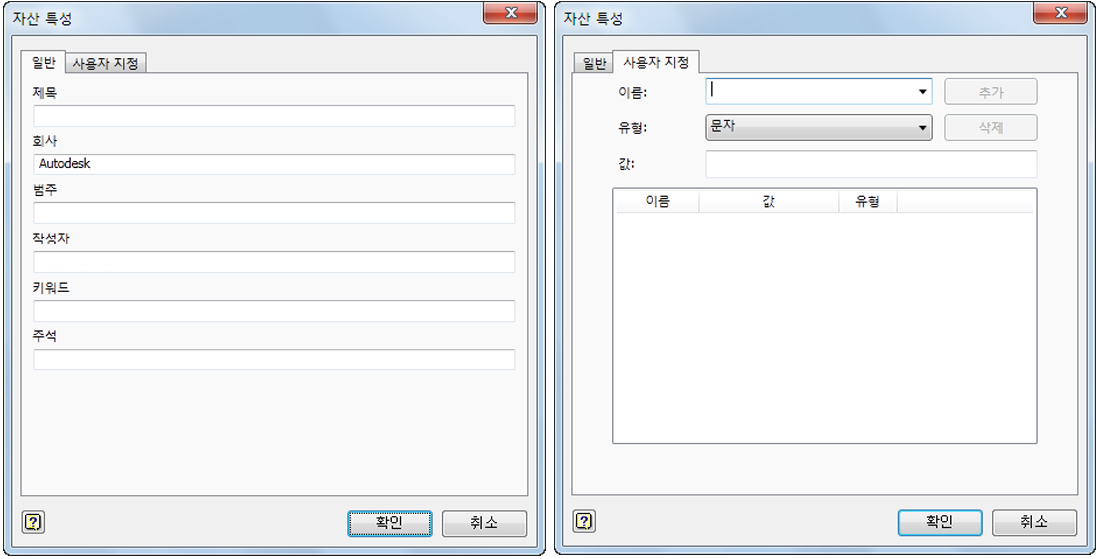

자산 특성 대화상자 - 일반 탭

일반 탭에는 활성 Inventor Factory 자산의 이름, 작성자 및 기타 통계 정보가 표시됩니다. 이러한 필드 중 일부는 자동으로 채워지지만 이를 변경할 수 있습니다.

자산 특성 대화상자 - 사용자 탭

사용자 탭에서는 선택한 자산에 사용자 특성을 추가할 수 있습니다. 사용자 특성을 사용하여 사용자의 팩토리 자산을 분류하고 관리할 수 있습니다.

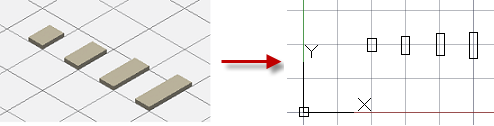

2D 팩토리 배치에 변형이 필요한 경우에는 2D 자산을 수정하기 어려울 수 있습니다. 새 자산 변형 명령은 3D 및 2D 자산 모두에 대해 치수(또는 기타) 변형을 포함하여 작성하고 게시함으로써 매우 강력한 솔루션을 제공합니다. 이러한 자산은 편리하게 선택하여 AutoCAD Factory 바닥에 배치할 수 있으므로 다양한 치수 요구 사항을 충족할 수 있습니다.

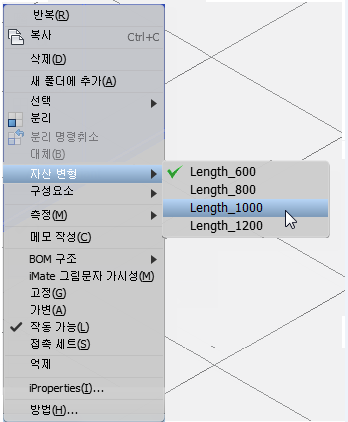

AutoCAD에서든 Inventor에서든 자산 변형이 배치된 다음에는 이를 다른 변형으로 쉽게 바꿀 수 있습니다. 배치에 놓여진 자산을 선택하고 마우스 오른쪽 버튼으로 클릭한 다음 자산 변형 하위 메뉴에서 대체할 변형을 선택합니다.

자산 변형은 자산 브라우저에서 해당 자산의 왼쪽 위에 아이콘이 표시되므로 다른 자산과 구별할 수 있습니다. 이 아이콘의 숫자는 해당 자산에 정의되어 있는 변형의 수를 나타냅니다.

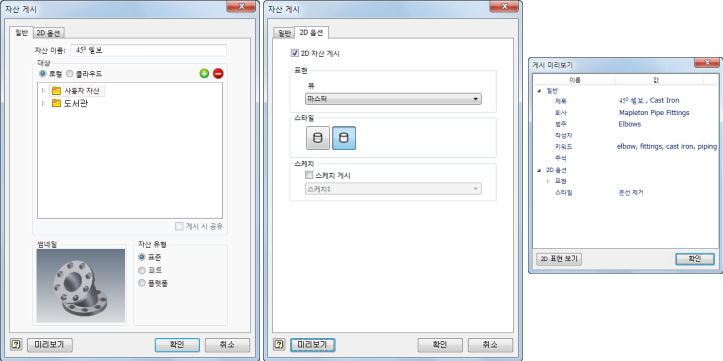

• 자산을 로컬로 또는 클라우드에 게시할 수 있습니다.
• 게시할 수 있는 자산 유형으로 피트와 플랫폼이 추가되었습니다.
• 간소화된 자산 게시 대화상자가 새로 추가되었습니다.
• 게시 미리보기 대화상자가 새로 추가되었습니다.

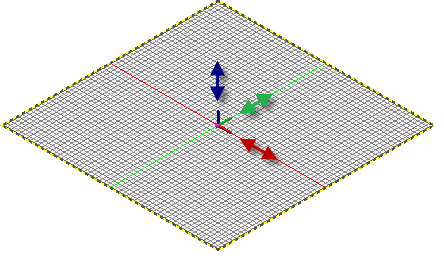

이전에는 바닥 높이 상승으로 불렸던 새 바닥 위치 조정 명령은 Z축에 대한 X 및 Y축 컨트롤을 추가하여 바닥 위치를 더욱 유연하게 조정할 수 있습니다.

트라이어드 배치 유연성

하나 이상의 구성요소를 선택한 후 상황에 맞는 팝업 메뉴에서 종료를 클릭하면 트라이어드가 구성요소 위가 아닌 현재 커서 위치에 나타납니다. 그러면 트라이어드 이동 옵션을 사용하지 않고도 트라이어드를 선의 중간점이나 끝점으로 자유롭게 이동할 수 있습니다.

정확한 각도 회전

자산을 절대 모드에서 즉, 팩토리 바닥 원점(대개 0도)의 회전 각도를 기준으로 회전할 수 있습니다. 구성요소를 회전하는 동안 마우스 오른쪽 버튼을 클릭하여 상황에 맞는 팝업 메뉴의 증분 각도를 선택취소하거나 선택하여 증분 및 절대 모드 간을 전환할 수 있습니다.

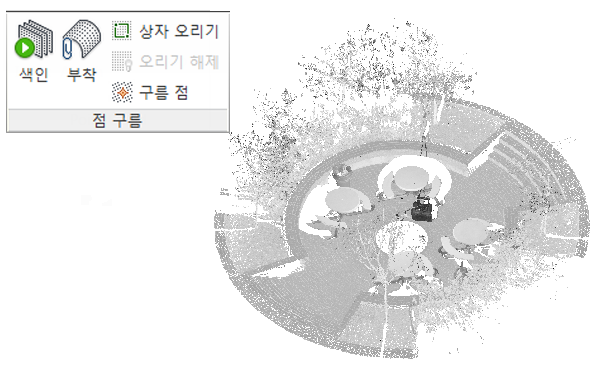

하나 이상의 점 구름을 부품과 조립품 파일 모두에 부착할 수 있습니다. 점 구름은 일반적으로 X, Y 및 Z 좌표로 정의되는 3차원 좌표계로 표현된 일련의 정점입니다. 대개 정점은 객체의 외부 표면을 나타내는 데 사용됩니다.

점 구름은 이동, 회전, 축척, 오리기 및 오리기 해제할 수 있습니다. 또한 점 밀도를 줄일 수 있으며 작업점을 개별 구름 점에 부착하여 구름을 통과하는 작업축과 작업 평면을 편리하게 작성할 수 있습니다. 새로운 스냅 유형인 점 구름에 스냅을 사용하면 팩토리 자산을 스냅 점 구름의 점에 직접 스냅할 수 있습니다.

점 구름 데이터 파일 유형 12개가 지원됩니다.

새로운 Inventor Factory Suite 워크플로우 도구를 사용하여 3D Inventor Factory 배치와 2D AutoCAD 도면 간의 양방향 연결 링크를 작성할 수 있습니다. 배치 동기화라는 링크를 사용하면 Inventor와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다.

• AutoCAD 동기화 - AutoCAD를 시작하고 열린 Inventor Factory 3D 배치를 바탕으로 2D 도면 배치를 작성합니다.
• AutoCAD에서 작성 - 기존 2D AutoCAD 배치를 바탕으로 새로운 3D 팩토리 배치를 작성합니다.
• AutoCAD에서 업데이트 - 2D AutoCAD 배치의 변경 사항이 Inventor Factory 배치에 반영됩니다.
• AutoCAD와의 링크 끊기 - AutoCAD와 Inventor 간의 연결 링크를 끊습니다.

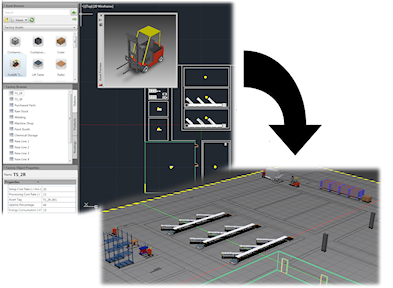

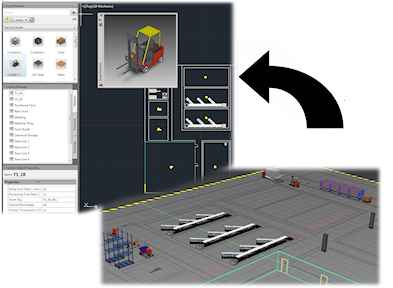

기존의 AutoCAD 2D 배치를 기반으로 새 3D 팩토리 배치를 직접 작성할 수 있습니다. 배치된 2D 자산이 AutoCAD 배치에 포함된 경우 도면 파일이 Inventor Factory에서 열릴 때 해당 3D 형상으로 대치됩니다. 2D 도면과 이 도면이 작성된 3D 배치 간에 연결 링크가 작성됩니다.
