계단 모양 표면 설정

팩토리 내 대부분의 구성요소는 바닥을 기준으로 배치됩니다. 컨베이어 및 기타 장치는 바닥에 놓여지지만 호퍼나 덕트 설치 등의 품목은 대개 바닥 위 특정 높이에 배치됩니다.

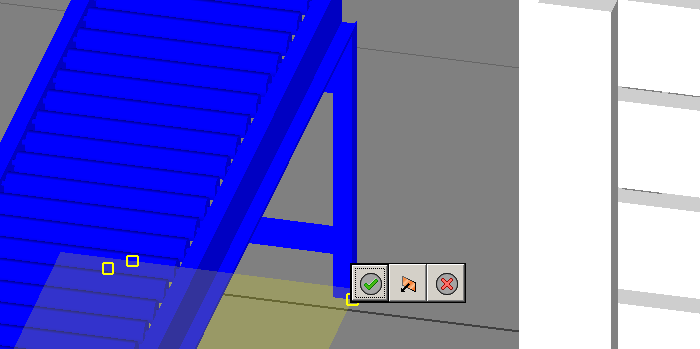

모형의 계단 모양 표면은 팩토리 바닥에 모형이 놓이는 방식을 정의합니다. 처음에는 모형 좌표계가 팩토리 좌표계와 맞춰지도록 모형이 배치됩니다. 모형상의 세 점을 선택하여 하나의 평면을 정의함으로써 계단 모양 표면을 설정할 수 있습니다. 모형의 배치 방향을 다르게 해야 하는 경우에는 모형의 계단 모양 표면을 변경할 수도 있습니다. 예를 들어 버팀대 채널은 천장이나 벽에 장착될 수 있으므로 계단 모양 표면은 장착 위치에 따라 결정됩니다.

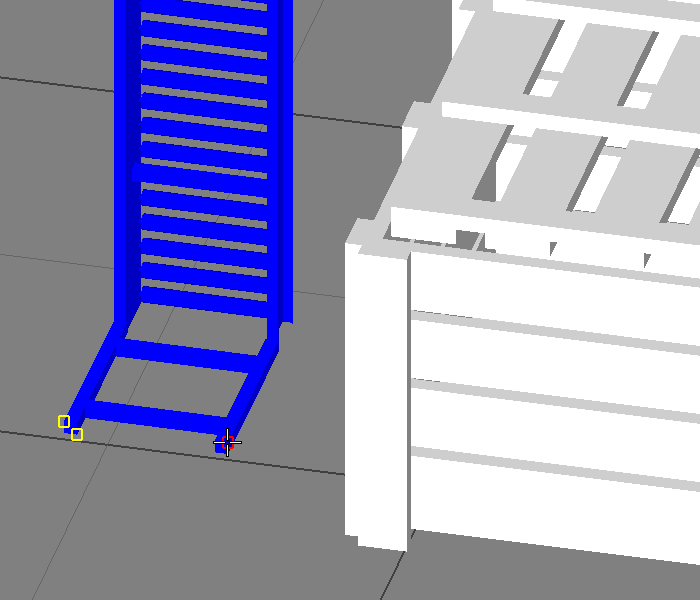

기계류의 경우, 마운팅 피트상의 점을 선택하기만 하면 바닥에 놓여집니다. 파이프 걸이와 같은 객체의 경우에는 높이로 설정하려는 지점을 선택합니다. 모형이 바닥에 배치되며 그립 스냅을 사용하여 올바른 높이로 이동할 수 있습니다.

절차

계단 모양 표면 설정

참조

계단 모양 표면 설정

모형의 계단 모양 표면에 따라 팩토리 바닥에서의 모형 방향이 결정됩니다. 모형에서 선택된 3개의 점이 계단 모양 표면의 평면을 결정합니다.

액세스:	리본: 팩토리 탭 위치 패널 계단 모양 표면 설정
