Visualización, creación y edición de datos

Apertura de un proyecto

Un proyecto de modelo de sector empresarial es el entorno de trabajo personalizado del usuario. Contiene uno o varios modelos de sector en los que se encuentran las clases de elemento, los estilos de visualización y los flujos de trabajo relacionados con el trabajo del usuario. El proyecto también proporciona los derechos de acceso adecuados según su función. Para comenzar a trabajar con un modelo de sector empresarial, abra un proyecto.

Uso de comandos

Los datos del modelo de sector se organizan por clases de elemento, como Tuberías o Válvulas. Haga clic con el botón derecho en una clase de elemento del Explorador del modelo de sector para ver los comandos disponibles, como Mostrar formulario para ver la información de los elementos, y Digitalizar para crear nueva geometría. También puede iniciar flujos de trabajo pulsando con el botón derecho en la clase de elemento. Use el Explorador del modelo de sector para examinar las clases de elemento y crear nuevos elementos.

Visualización de geometría

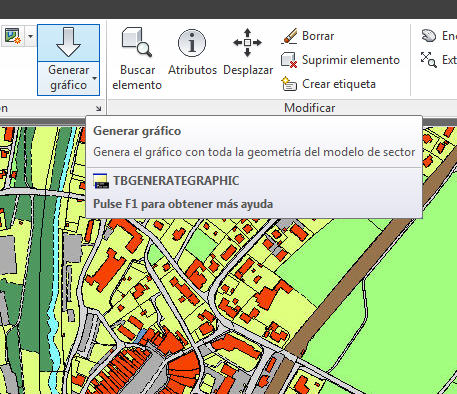

Use el comando Generar gráficos para rellenar el mapa con la geometría de los elementos del modelo de sector empresarial.

El administrador de sistemas define los estilos y los temas que controlan la visualización de los elementos. Cada clase de elemento se puede asociar con una o varias capas que tienen estilos asociados. Use los estilos para visualizar los mismos elementos de formas diferentes dependiendo de sus necesidades. Todas las clases de elemento, por ejemplo, tuberías, casas y parcelas, se pueden visualizar de muchas formas, según lo exija el trabajo de cada usuario. Por ejemplo,

• Si se dedica a la planificación del suelo, puede serle útil ver el uso del suelo clasificado por temas según el tipo de uso y el tamaño de la parcela. En este caso, una clase de elemento tendría dos formas de visualizar los mismos datos.
• Si trabaja en mantenimiento, puede resultarle útil ver las tuberías clasificadas según el año de instalación, el material utilizado y el estado en el que se encuentran.
• Si es director de proyectos, puede interesarle ver las capas de planificación del suelo y las capas de mantenimiento.

Creación de elementos

Los comandos de creación de elementos están organizados por clase de elemento. Pulse con el botón derecho en una clase de elemento para ver todos los comandos de creación de elementos disponibles. Puede digitalizar geometría nueva, digitalizar geometría y llenar un formulario con datos de atributos, convertir geometría de AutoCAD existente en elementos de modelo de sector empresarial o llevar a cabo cualquier flujo de trabajo de creación disponible.

Cuando se crea un nuevo elemento, se asocia automáticamente con la clase de elemento correcta. Si la clase de elemento forma parte de una topología, se incorpora la nueva geometría y se actualiza la topología. Las reglas de elemento garantizan que los nuevos elementos sean coherentes. El administrador de sistemas puede establecer los atributos requeridos y los ajustes disponibles para los formularios de atributos.

Edición de elementos

Use los comandos de AutoCAD para editar la geometría de los elementos. En el espacio de trabajo Mantenimiento, seleccione el elemento. Se muestran pinzamientos en el elemento. Los cambios se guardan inmediatamente en la base de datos.

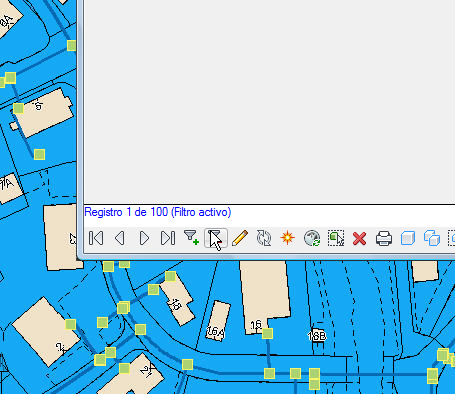

También puede introducir cambios en un conjunto concreto de elementos. Abra el formulario de una clase de elemento, use el filtro para buscar un subconjunto de elementos y lleve a cabo los cambios. Use Actualización global para actualizar todos los elementos del conjunto. Elimine el filtro para editar todos los elementos de la clase.
