Propiedades de etiqueta: Colocación y Orientación

Use los parámetros de colocación y orientación de etiqueta para especificar la ubicación de etiqueta respecto a la geometría del elemento. Estos parámetros establecen la ubicación de un punto de inserción del cuadro de texto con referencia a un punto inicial, medio o final del elemento.

Modelo de datos: definir la colocación y la orientación de la etiqueta

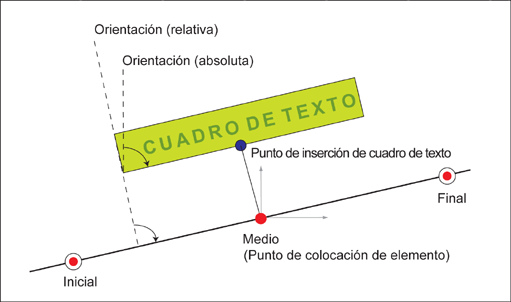

Los valores de colocación especifican la ubicación del punto de inserción del cuadro de texto relativo al elemento.

Pulse el punto inicial, medio o final en la línea para especificar un punto de colocación de elemento (referencia):

• Para líneas con más de un segmento, medio es el punto medio del segmento de la mitad (si el número de segmentos es impar) o el segmento tras la mitad (si el número de segmentos es par).
• Para puntos, la referencia es el punto.
• Para polígonos, la referencia es el centro.

En el cuadro de diálogo Propiedades de etiqueta, seleccione una de las siguientes opciones para valores de desfase de colocación:

• Absoluta: especifica la posición del punto de inserción del cuadro de texto respecto al norte y el este geográficos.
• Relativa: especifica la posición del punto de inserción del cuadro de texto relativa a una línea perpendicular a la dirección del elemento.

Introduzca valores de ordenadas y abscisas para especificar el desfase desde el punto de colocación del elemento hasta el punto de inserción del cuadro de texto.

• Por ejemplo, los valores de desfase absolutos para la figura anterior son: aproximadamente dY = - 1 (abscisa); dX = 2 (ordenada).
• Por ejemplo, los valores de desfase relativos para la figura anterior son:

  aproximadamente dY = 0 (abscisa), dX = 3 (ordenada).

Los valores de Orientación especifican un ángulo de rotación para el cuadro de texto. Seleccione una de las siguientes opciones:

• Orientación Absoluta: hace referencia al norte geográfico. Por ejemplo, los valores para la figura anterior son: aproximadamente 90 grados centesimales.
• Orientación Relativa: hace referencia a una línea perpendicular a la geometría del elemento. Por ejemplo, los valores para la Figura 22 son: aproximadamente 100 grados centesimales. Para puntos, el valor hace referencia a una posible orientación almacenada.
