Creación de una definición de etiqueta

Para crear una clase de elemento de etiqueta (Administrador de infraestructuras)

1. En el Administrador de infraestructuras, lleve a cabo una de las siguientes acciones:
   • Haga clic en Empresa y conéctese al modelo de sector empresarial. Abra un proyecto.
   • Haga clic en Archivo y abra un dibujo o una plantilla de modelo de sector.
2. Seleccione el nodo Modelo de sector y haga clic en el menú Modelo de sectorModelo de datos.

   Se mostrará el explorador de modelo de datos.

3. Si es posible, expanda la clase de elemento y compruebe si existe una clase de elemento de etiqueta. Si así es, vaya al paso 7. Las clases de elemento sólo pueden tener una clase de elemento de etiqueta. Si no existe ninguna clase de elemento de etiqueta, puede crear una.
4. Pulse la clase de elemento principal con el botón derecho del ratón y seleccione Crear clase de elemento.
5. Introduzca un nombre, una leyenda y, para el tipo de clase de elemento, elija Etiqueta. Pulse Aceptar.
   Nota En el modelo de visualización por defecto, las clases de elemento de etiqueta se cargan como capas de texto si disponen de los siguientes atributos:

   • Clase de elemento de punto
   • Atributo TEXTO_ETIQUETA
   • Atributo ORIENTACIÓN
   • Atributo ALINEACIÓN_HORIZONTAL
   • Atributo ALINEACIÓN_VERTICAL

   Véase también Aplicación de estilos a elementos de etiqueta.

6. La clase de elemento de etiqueta se muestra en el explorador de modelo de datos.
7. Pulse la clase de elemento de etiqueta con el botón derecho del ratón y elija Crear definición de etiqueta.

Definición de una etiqueta para números de punto

Para crear una definición de etiqueta (Administrador de infraestructuras)

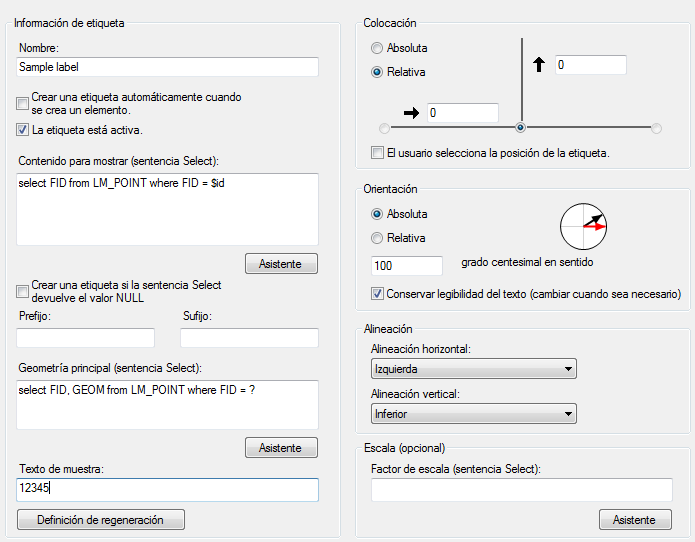

1. En el cuadro de diálogo Propiedades de etiqueta, especifique el texto. En la sentencia Select de ejemplo, el texto de etiqueta es el valor del atributo NOMBRE_NÚMERO de la clase de elemento principal GS_PUNTO.

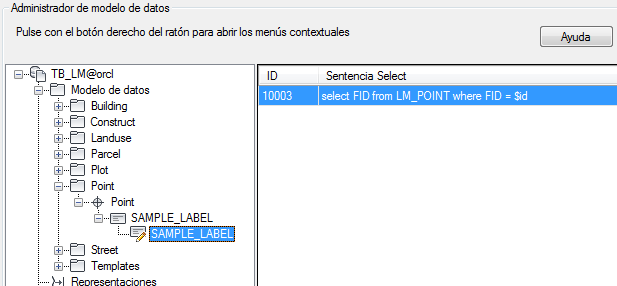

2. Pulse Aceptar para guardar la definición de etiqueta. En el explorador de modelo de datos se muestra un elemento de etiqueta. En el panel derecho se muestra la sentencia select.

3. Para definir más definiciones de etiqueta, pulse el elemento de etiqueta con el botón derecho del ratón y elija Crear definición de etiqueta.
4. Defina las propiedades en el cuadro de diálogo Propiedades de etiqueta. Por ejemplo, utilice la sentencia Select por defecto. Pulse Aceptar para guardar la definición.
5. Salga del administrador.

Para añadir la nueva clase de elemento de etiqueta al Explorador del modelo de sector

Si las nuevas clases de elemento no están visibles en el Explorador del modelo de sector, haga lo siguiente.

1. En el espacio de trabajo Mantenimiento de Infrastructure Map Server, abra un proyecto.
2. En el panel de tareas del modelo de sector, haga clic en Grupos para visualizar el grupo del Explorador del modelo de sector.
3. Pulse y expanda la clase de elemento principal. Seleccione la nueva clase de elemento de etiqueta.
4. Pulse de nuevo. Se mostrará la nueva clase de elemento.

Para crear una etiqueta (espacio de trabajo Mantenimiento)

1. En el espacio de trabajo Mantenimiento, haga clic en la ficha Inicio grupo VisualizaciónGenerar gráfico.
2. En el dibujo, seleccione algunos puntos que pertenezcan a la clase de elemento principal.
3. Haga clic en la ficha Iniciogrupo ModificarAtributos para abrir el formulario de la clase de elemento.
4. En la barra de herramientas de formulario, pulse .
5. En el cuadro de diálogo Elegir definición de etiqueta, seleccione la definición de etiqueta y pulse Aceptar.

Para aplicar estilos con el Administrador de visualización, asegúrese de que ha establecido una conexión FDO a la nueva clase de elemento de etiqueta.
