Acerca de la acotación alineada

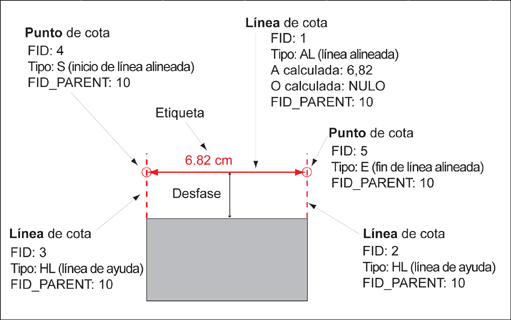

AC = Alineada completa

Acotación alineada por defecto que incluye líneas y etiquetas. Se compone de:

• Línea de tipo AL: abscisa.
• Líneas de tipo HL: líneas de ayuda de ordenadas.
• Punto de tipo S: punto inicial de la abscisa.
• Punto de tipo E: punto final de la abscisa.

Sólo texto alineado

Acotación alineada en la que sólo se dibuja la etiqueta, sin abscisa ni líneas de ordenadas. Por ejemplo, para visualizar la longitud del segmento de un edificio en el dibujo sin usar líneas. Se compone de:

• Línea de tipo AL_: abscisa. Se trata de un tipo de línea especial. En el Administrador de visualización, use el tipo de línea AL_ para ocultar la abscisa en el dibujo.
• Punto de tipo S: punto inicial de la abscisa.
• Punto de tipo E: punto final de la abscisa.
