Introducción a la topología de áreas

Las topologías de áreas de modelos de sector empresarial de Infrastructure Map Server se definen con una clase de elemento de línea y una clase de elemento de centroide. Los elementos de línea también se denominan segmentos. Son los objetos principales que almacenan los datos básicos que determinan la relación topológica. Las rutinas de la topología crean objetos secundarios redundantes que pueden volver a crearse a partir de objetos principales cuando sean necesarios. Sin embargo, a pesar de ser redundantes, los objetos secundarios desempeñan un papel importante en la representación y el análisis de la configuración topológica.

La topología de áreas admite dos modos de funcionamiento: en línea y fuera de línea.

El modo en línea, o interactivo, es una respuesta del subsistema de topología de áreas a determinadas acciones por parte del usuario. Por ejemplo, se construye un área cuando los segmentos crean una configuración válida en cuanto a topología después de que el usuario cree nuevos segmentos o edite los existentes.

En el modo fuera de línea, o de inicialización, se crean áreas a partir de todos los segmentos disponibles por lotes. El modo fuera de línea se usa sobre todo durante la creación de topología, cuando se relacionan topológicamente un número considerable de cadenas de líneas y centroides pero faltan los objetos secundarios correspondientes, como las áreas.

Cualquier topología de áreas consta de varias líneas o polilíneas que crean un polígono cerrado. El polígono contiene un centroide, que es representativo del polígono. Una cualidad específica de los polígonos de área es el hecho de que no se solapan y cubren todo el área con una red exhaustiva y completa, en la manera en la que las parcelas de suelo cubren la superficie de la tierra.

Las topologías de áreas constan de centroides y polilíneas. La geometría de polígono (área) de los segmentos se genera con la topología.

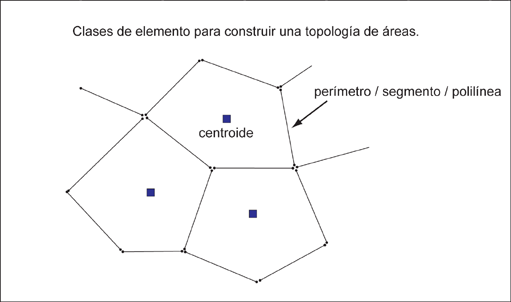

Para crear una topología de áreas, se necesitan dos tipos de clases de elemento.

• Una clase de elemento de centroide en la que se almacenan los atributos del polígono.
• Una clase de elemento de cadena de líneas, que normalmente sólo abarca la geometría y dispone de un atributo que puede usarse para la aplicación de estilos con el Administrador de visualización. Si llama a la cadena de líneas como el centroide asociado, podrá identificarla fácilmente gracias al nombre y al sufijo _L. También puede definir la clase de elemento de cadena como una clase de elemento secundaria.

El usuario crea la clase de elemento de centroide y la clase de elemento de línea. El sistema no modifica ninguna de estas clases de elemento.

Cuando se crea una topología, el sistema crea varias clases de elemento de soporte, como un polígono (área) de las cadenas de líneas <nombre de topología>_TTOP. No almacene ninguna información relacionada con el polígono en la clase de elemento de soporte. La topología mantiene estas clases de elemento.
