Elementi di intersezione

No headers

Specificare gli elementi di intersezione in uno dei modi seguenti:

Utilizzare la finestra di dialogo per modificare i parametri.

Elemento	Descrizione

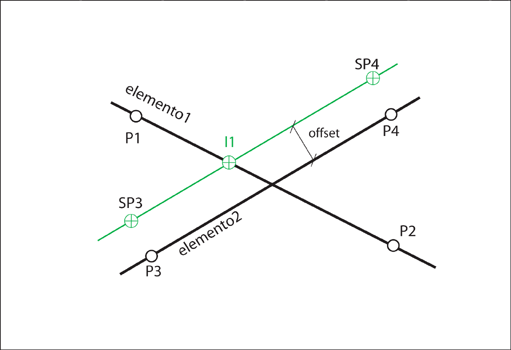

Elemento 1 Elemento 2	Gli elementi 1 e 2 possono essere una linea dritta o un arco circolare. Fare clic su per visualizzare l'elemento nel disegno. Fare clic su per identificare un altro elemento nel disegno. Specificare un valore di offset per lo spostamento dell'elemento. Specificare un valore di azimut per la rotazione dell'elemento.
Punto 1 Punto 2	L'orientamento dell'elemento 1 viene indicato dalla direzione del Punto 1 e del Punto 2.
Punto 3 Punto 4	L'orientamento dell'elemento 2 viene indicato dalla direzione del Punto 3 e del Punto 4.
Scostamento verso est Scostamento verso nord Quota altimetrica	Coordinate dei punti. È possibile modificare le coordinate oppure utilizzare per selezionare un altro punto.
Raggio	Modificare come desiderato. Utilizzare per passare dall'arco lungo a quello breve.
Azimut	Utilizzare l'azimut per ruotare l'elemento. Per le tangenti, il valore di azimut specifica il quadrante in cui è presente il risultato. Utilizzare per invertire la linea (aggiungere 180 gradi al valore azimut).
Intersezione 1 Intersezione 2	Le intersezioni con archi restituiscono più di un risultato. Utilizzare Tangenti per passare dal calcolo del punto a quello delle tangenti. Se si definisce una tangente è possibile specificare un raggio. Immettere 0 o lasciare vuoto il campo per calcolare una linea retta. Se si definisce un raggio, è possibile utilizzare Mostra successivo per mostrare tutte le posizioni possibili dell'arco tangente.
