Skizzieren von neuen Stadtobjekten

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Straßen erstellen.

   Im Dialogfeld Stil auswählen werden die Straßenstile angezeigt.

3. Wählen Sie einen Straßenstil, und klicken Sie auf OK.
4. Skizzieren Sie den Pfad der Straße im Modell oder Vorschlag.

   Klicken Sie auf den Startpunkt für die Straße und klicken Sie erneut, um einen Punkt für jede Biegung zu platzieren. Doppelklicken Sie, um die Straße fertig zu stellen.

   Infrastructure Modeler führt einige automatisierte Prozesse aus, wenn die Straßen Schienenwege oder andere Straßen schneiden. In der folgenden Tabelle wird dargestellt, wie Straßen in bestimmten Situationen behandelt werden.

   Situation	Ergebnis	Visuelle Darstellung
   Straße schneidet eine andere Straße.	Ecken werden hinzugefügt, und die Straßen werden zu einer Kreuzung zusammengeführt.
   Straße schneidet einen Schienenweg.	Ein Bahnübergang wird am Schnittpunkt von Schienenweg und Straße hinzugefügt.
   Straßen schneiden eine andere Straße oder einen Schienenweg, besitzen jedoch unterschiedliche Prioritäten in der Stapelfolge.	Für das Objekt mit höherer Priorität wird eine Überführung über die bisherige Straße bzw. den bisherigen Schienenweg erstellt. Für das Objekt mit niedriger Priorität wird ein Tunnel unter der bisherigen Straße bzw. dem bisherigen Schienenweg erstellt. Dies ist auch der Fall, wenn sich die Höhe der Straßen oder Schienenwege um mehr als 2,5 m unterscheidet.

   Wenn Sie Straßen im Modell hinzufügen, werden diese auf dem Master-Layer angezeigt. Im Eigenschaften-Explorer können Sie Informationen zu Straßen anzeigen.

   Beim Hinzufügen von Straßen zu einem Vorschlag werden durch Infrastructure Modeler Informationen (z. B. die Länge und die Fläche) im Manager für Vorschläge unter dem Abschnitt Straßen hinzugefügt.

Beim erstmaligen Hinzufügen von Straßen wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Straßenstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen einer weiteren Straße sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Straßen erstellen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Straßen erstellen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen neuen Straßenstil, und klicken Sie auf OK.
5. Skizzieren Sie den Pfad der Straße im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Schienenwege erstellen.

   Im Dialogfeld Stil auswählen werden die Schienenwegstile angezeigt.

3. Wählen Sie einen Schienenwegstil, und klicken Sie auf OK.
4. Skizzieren Sie den Pfad des Schienenwegs im Modell oder Vorschlag.

   Klicken Sie auf den Startpunkt des Schienenwegs und klicken Sie erneut, um einen Punkt für jede Biegung zu platzieren. Doppelklicken Sie, um den Schienenweg fertig zu stellen.

   Infrastructure Modeler führt einige automatisierte Prozesse aus, wenn die Schienenwege Straßen oder andere Schienenwege schneiden. In der folgenden Tabelle wird dargestellt, wie Schienenwege in bestimmten Situationen behandelt werden.

   Situation	Ergebnis	Visuelle Darstellung
   Schienenwege schneiden eine Straße.	Ein Bahnübergang wird am Schnittpunkt von Schienenweg und Straße hinzugefügt.
   Schienenwege mit der gleichen Schienenstranganzahl schneiden sich in einem Winkel von unter 40°.	Eine Weiche wird an der Stelle hinzugefügt, an der sich die zwei Schienenstränge schneiden.
   Schienenwege mit der gleichen Schienenstranganzahl schneiden sich in einem Winkel von über 40°.	Die sich schneidenden Schienenwege kreuzen sich einfach. Es wird keine Weiche hinzugefügt.
   Schienenwege mit der gleichen Schienenstranganzahl schneiden sich, haben jedoch eine unterschiedliche Priorität in der Stapelfolge.	Für das Objekt mit höherer Priorität wird eine Überführung über die bisherige Straße bzw. den bisherigen Schienenweg erstellt. Für das Objekt mit niedriger Priorität wird ein Tunnel unter der bisherigen Straße bzw. dem bisherigen Schienenweg erstellt. Dies ist auch der Fall, wenn sich die Höhe der Straßen oder Schienenwege um mehr als 2,5 m unterscheidet.
   Schienenwege mit unterschiedlicher Schienenstranganzahl schneiden sich.	Die sich schneidenden Schienenwege kreuzen sich einfach. Es wird keine Weiche hinzugefügt.

   Beim Hinzufügen von Schienenwegen zum Modell werden diese auf dem Master-Layer angezeigt. Die Informationen zum Schienenweg können Sie im Eigenschaften-Explorer anzeigen.

   Beim Hinzufügen von Schienenwegen zu einem Vorschlag werden durch Infrastructure Modeler Informationen (wie Anzahl der hinzugefügten Schienenwege und ihre Gesamtlänge) im Manager für Vorschläge unter dem Abschnitt Schienen hinzugefügt.

Beim erstmaligen Hinzufügen von Schienenwegen wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Schienenstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen eines weiteren Schienenwegs sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Schienenwege erstellen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Schienenwege erstellen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen neuen Schienenwegstil, und klicken Sie auf OK.
5. Skizzieren Sie den Pfad des Schienenwegs im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Baumgruppen erstellen.

   Im Dialogfeld Stil auswählen werden die Vegetation angezeigt.

3. Wählen Sie den gewünschten Baum oder die Vegetation, und klicken Sie auf OK.
4. Führen Sie einen der folgenden Schritte aus, um die Landschaft zu skizzieren:

   Aktion	Ergebnis	Visuelle Darstellung
   Doppelklicken Sie auf einen Punkt auf dem Gelände.	Eine einzelne Pflanze Ihrer Wahl wird an diesem Punkt platziert.
   Klicken Sie auf einzelne Punkte zum Erstellen einer Umgrenzung für den Landschaftsbereich. Doppelklicken Sie auf den letzten Punkt, um den Bereich fertig zu stellen.	Eine Gruppe von ausgewählten Pflanzen wird nach dem Zufallsprinzip innerhalb des Bereichs verteilt.

   AnmerkungWenn Sie ein Modell als Vegetation hinzufügen, können Sie einen beliebigen Modelltyp auswählen, einschließlich Straßenlaternen, Autos und Leitkegeln. Diese Elemente werden in der Datenbank als "Baumobjekte" behandelt.

   Wenn Sie Landschaftsbereiche im Modell hinzufügen, werden diese auf dem Master-Layer angezeigt. Im Eigenschaften-Explorer können Sie Informationen zu Landschaftsbereichen anzeigen.

   Beim Hinzufügen von Landschaftsbereichen zu einem Vorschlag werden durch Infrastructure Modeler Informationen (wie die Anzahl der hinzugefügten Pflanzen und die Größe des bepflanzten Bereichs) im Manager für Vorschläge unter dem Abschnitt für Bäume hinzugefügt.

Beim erstmaligen Hinzufügen eines Baums oder einer Baumgruppe wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Baumstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen weiterer Bäume oder Baumgruppen sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Baumgruppen erstellen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Baumgruppen erstellen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen neuen Baumstil, und klicken Sie auf OK.
5. Skizzieren Sie Bäume im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Wasserflächen erstellen.

   Im Dialogfeld Stil auswählen werden die Water Materials (Wassermaterialien) angezeigt.

3. Wählen Sie einen Wasserstil, und klicken Sie auf OK.
4. Skizzieren Sie die Umgrenzung auf dem Gelände.

   Aktion	Ergebnis	Visuelle Darstellung
   Klicken Sie auf Punkte zum Erstellen einer Umgrenzung für den Teich oder See. Doppelklicken Sie auf den letzten Punkt, um den Bereich fertig zu stellen.	Es wird eine mit dem ausgewählten Wasserstil gefüllte Umgrenzung erstellt.

   Wenn Sie Wasserflächen im Modell hinzufügen, werden diese auf dem Master-Layer angezeigt. Im Eigenschaften-Explorer können Sie Informationen zur Wasserfläche anzeigen.

   Beim Hinzufügen von Wasserflächen zu einem Vorschlag werden durch Infrastructure Modeler Informationen (wie die Anzahl der hinzugefügten Wasserflächen und ihre Gesamtfläche) im Manager für Vorschläge unter dem Abschnitt für Wasser hinzugefügt.

Beim erstmaligen Hinzufügen einer Wasserfläche wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Wasserstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen einer weiteren Wasserfläche sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Wasserfläche erstellen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Wasserfläche erstellen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen neuen Wasserstil, und klicken Sie auf OK.
5. Skizzieren Sie die Umgrenzung der Wasserfläche im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Gebäude erstellen.

   Im Dialogfeld Stil auswählen wird Simple Color & Material Facades (Einfache Farben und Materialfassaden) angezeigt. Sie können die Liste öffnen, um zu einem beliebigen Fassadenstil zu wechseln.

3. Wählen Sie einen Gebäudefassadenstil, und klicken Sie auf OK.
4. Skizzieren Sie den Umfang des Gebäudes im Modell oder Vorschlag.

   Aktion	Ergebnis	Visuelle Darstellung

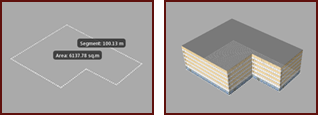

   Klicken Sie auf den Startpunkt für die Gebäudegrundfläche und auf die Ecken. Doppelklicken Sie auf den letzten Punkt, um das Gebäude zu fertig zu stellen.	Eine Grundfläche wird erstellt (l), die auf eine vorgegebene Höhe extrudiert wird. Der ausgewählte Fassadenstil wird angewendet, und das Gebäude wird angezeigt (r).

   Wenn Sie Gebäude im Modell hinzufügen, werden diese auf dem Master-Layer angezeigt. Im Eigenschaften-Explorer können Sie Informationen zu Gebäuden anzeigen.

   Beim Hinzufügen von Gebäuden zu einem Vorschlag werden durch Infrastructure Modeler Informationen (wie die Anzahl der hinzugefügten Schienenwege und ihre Fläche) im Manager für Vorschläge unter dem Abschnitt Gebäude hinzugefügt.

Beim erstmaligen Hinzufügen von Gebäuden wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Fassadenstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen weiterer Gebäude sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Gebäude erstellen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Gebäude erstellen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen Fassadenstil, und klicken Sie auf OK.
5. Skizzieren Sie ein neues Gebäude im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Bedeckungspolygone erstellen.

   Im Dialogfeld Stil auswählen werden die Land Cover Materials (Bodenbedeckungsmaterialien) angezeigt. Sie können auch zu City Block Materials (Stadtblockmaterialien) wechseln.

3. Wählen Sie einen Stil, und klicken Sie auf OK.
4. Skizzieren Sie den Bedeckungsbereich im Modell oder Vorschlag.

   Aktion	Ergebnis	Visuelle Darstellung
   Klicken Sie auf den Startpunkt und jede Ecke des Bedeckungsbereichs. Doppelklicken Sie, um den Bereich fertig zu stellen.	Es wird eine mit dem ausgewählten Bedeckungsstil gefüllte Umgrenzung erstellt.

   Wenn Sie Bedeckungsbereiche im Modell hinzufügen, werden diese auf dem Master-Layer angezeigt. Im Eigenschaften-Explorer können Sie Informationen zur Bedeckung anzeigen.

   Beim Hinzufügen von Bedeckungsbereichen zu einem Vorschlag werden durch Infrastructure Modeler Informationen (z. B. die Fläche) im Manager für Vorschläge unter dem Abschnitt Bedeckung hinzugefügt.

Beim erstmaligen Hinzufügen eines Bedeckungspolygons wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Bedeckungsstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen eines weiteren Bedeckungsbereichs sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Bedeckungspolygon erstellen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Bedeckungspolygon erstellen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen neuen Bedeckungsstil, und klicken Sie auf OK.
5. Skizzieren Sie die Umgrenzung des Bedeckungspolygons im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten.

   Die Leiste zum Zeichnen zeigt die Objekttypen an, die Sie zum Modell oder Vorschlag hinzufügen können.

2. – Klicken Sie in der Leiste zum Zeichnen auf Stadtmöbel einfügen.

   Im Dialogfeld Stil auswählen wird Stadtmöbel angezeigt.

3. Wählen Sie ein Möbelmodell aus, und klicken Sie auf OK.
4. Führen Sie einen der folgenden Schritte aus, um die Möbel zu skizzieren:

   Aktion	Ergebnis	Visuelle Darstellung
   Doppelklicken Sie auf einen Punkt auf dem Gelände.	Ein Möbelstück Ihrer Wahl wird an diesem Punkt platziert.
   Klicken Sie auf einzelne Punkte zum Erstellen eines Pfads für die Stadtmöbel. Doppelklicken Sie auf den letzten Punkt, um den Pfad zu beenden.	Eine Reihe von ausgewählten Möbelelementen wird gleichmäßig entlang dem Pfad verteilt.

   AnmerkungWenn Sie Stadtmöbel hinzufügen, können Sie einen beliebigen Modelltyp auswählen, einschließlich Landschaftselementen wie Bäumen und Büschen. Diese Elemente werden in der Datenbank als "Möbelobjekte" behandelt.

   Wenn Sie Möbelobjekte im Modell hinzufügen, werden sie auf dem Master-Layer angezeigt. Im Eigenschaften-Explorer können Sie Informationen zu Möbeln anzeigen.

   Beim Hinzufügen von Möbeln zu einem Vorschlag werden durch Infrastructure Modeler Informationen (wie die Anzahl der hinzugefügten Elemente) im Manager für Vorschläge unter dem Abschnitt Stadtmöbel hinzugefügt.

Beim erstmaligen Hinzufügen von Stadtmöbeln wird das Dialogfeld Stil auswählen angezeigt, in dem Sie einen Möbelstil auswählen können. Der zu diesem Zeitpunkt ausgewählte Stil wird im Modell gespeichert, damit er beim Hinzufügen weiterer Stadtmöbel sofort verfügbar ist. Dies ist jedoch nicht immer der Fall.

1. – Klicken Sie auf Erstellen/Bearbeiten von Objekten, wenn die Leiste zum Zeichnen nicht angezeigt wird.

   Auf der Leiste zum Zeichnen gibt das Symbol Stadtmöbel einfügen an, dass bereits ein Stil zugewiesen ist.

2. – Klicken Sie in der Leiste zum Zeichnen zweimal auf Stadtmöbel einfügen.
   AnmerkungSie müssen zweimal klicken, nicht doppelklicken.

   In einem Flyout-Menü werden die bisher verwendeten Stile (falls vorhanden) und das Symbol Stilkatalog öffnen angezeigt.

3. – Klicken Sie auf das Symbol Stilkatalog öffnen, wenn Sie keinen der zuvor gespeicherten Stile verwenden möchten.
4. Wählen Sie einen neuen Möbelstil, und klicken Sie auf OK.
5. Skizzieren Sie die Stadtmöbel im Modell oder Vorschlag, wie im vorherigen Verfahren beschrieben.
