Esquisse de nouveaux objets urbains

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Créer des routes.

   La boîte de dialogue Sélectionner un style s'affiche, définie sur Styles de route.

3. Sélectionnez un style de route et cliquez sur OK.
4. Esquissez la trajectoire de la route dans le modèle ou la proposition.

   Cliquez sur le point de départ de la route et cliquez de nouveau pour placer un point pour chaque virage. Cliquez deux fois pour terminer la route.

   Infrastructure Modeler effectue des processus automatisés lorsque des routes coupent des lignes de voies ferrées ou d'autres routes. Le tableau suivant présente la façon dont les routes se comportent dans certains cas.

   Situation	Résultat	Visuel
   Une ou plusieurs routes croisent une autre route.	Des coins sont ajoutés et les routes sont fusionnées pour créer une intersection.
   Une ou plusieurs routes croisent une voie ferrée.	Un passage à niveau est ajouté à l'intersection des routes et de la voie ferrée.
   Les routes coupent une autre route ou une voie ferrée, mais ont des ordres d'empilement différents.	Si l'ordre d'empilement est supérieur, la nouvelle route forme un viaduc au-dessus l'ancienne route/voie ferrée. Si l'ordre d'empilement est inférieur, la nouvelle route forme un tunnel en dessous de l'ancienne route/voie ferrée. Cela se produit également si les routes/voies ferrées à l'intersection diffèrent en élévation de plus de 2½ mètres.

   Lorsque vous ajoutez des routes au modèle, elles apparaissent sur le calque principal. Affichez les informations sur les routes dans l'explorateur des propriétés.

   Lorsque vous ajoutez des routes à une proposition, Infrastructure Modeler ajoute des informations (telles que la longueur et la surface) à la section Routes du gestionnaire des propositions.

La première fois que vous ajoutez une route, la boîte de dialogue Sélectionner un style s'affiche pour que vous choisissiez un style de route. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez une route, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Créer des routes indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Créer des routes à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un nouveau style de route et cliquez sur OK.
5. Esquissez la trajectoire de la route dans le modèle ou la proposition, comme indiqué dans la procédure précédente.

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Créer des voies ferrées.

   La boîte de dialogue Sélectionner un style qui s'affiche est définie sur Styles de voie ferrée.

3. Sélectionnez un style de voie ferrée et cliquez sur OK.
4. Esquissez la trajectoire de la voie ferrée dans le modèle ou la proposition.

   Cliquez sur le point de départ de la voie ferrée et cliquez de nouveau pour placer un point pour chaque virage. Cliquez deux fois pour terminer la voie ferrée.

   Infrastructure Modeler effectue un processus automatisé lorsque des lignes de voies ferrées coupent des routes ou d'autres lignes de voies ferrées. Le tableau suivant présente la façon dont les voies ferrées se comportent dans certains cas.

   Situation	Résultat	Visuel
   Une ou plusieurs voies ferrées coupent une route.	Un passage à niveau est ajouté à l'intersection de la ou des voies ferrées et de la route.
   Des lignes de voies ferrées avec le même nombre de rails se croisent selon un angle inférieur à 40°.	Un aiguillage est ajouté à l'endroit où les deux rails se croisent.
   Des lignes de voies ferrées avec le même nombre de rails se croisent selon un angle supérieur à 40°.	Les lignes de voies ferrées se croisent simplement. Aucun aiguillage n'est ajouté.
   Des lignes de voies ferrées avec le même nombre de rails se croisent, mais présentent un ordre d'empilement différent.	Si l'ordre d'empilement est supérieur, la nouvelle route forme un viaduc au-dessus l'ancienne route/voie ferrée. Si l'ordre d'empilement est inférieur, la nouvelle route forme un tunnel en dessous de l'ancienne route/voie ferrée. Cela se produit si les routes/voies ferrées à l'intersection diffèrent en élévation de plus de 2½ mètres.
   Des lignes de voies ferrées avec un nombre différent de rails se croisent.	Les lignes de voies ferrées se croisent simplement. Aucun aiguillage n'est ajouté.

   Lorsque vous ajoutez des voies ferrées au modèle, elles apparaissent sur le calque principal. Affichez les informations sur les voies ferrées dans l'explorateur des propriétés.

   Lorsque vous ajoutez des voies ferrées à une proposition, Infrastructure Modeler ajoute des informations (telles que le nombre de lignes de voies ferrées ajoutées et leur longueur totale) à la section dédiée aux voies ferrées du gestionnaire des propositions.

La première fois que vous ajoutez une voie ferrée, la boîte de dialogue Sélectionner un style s'affiche dans laquelle vous pouvez sélectionner un style de voie ferrée. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez une voie ferrée, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Créer des voies ferrées indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Créer des voies ferrées à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un nouveau style de voie ferrée et cliquez sur OK.
5. Esquissez la trajectoire de la voie ferrée dans le modèle ou la proposition, comme indiqué dans la procédure précédente.

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Créer des groupes d'arbres.

   La boîte de dialogue Sélectionner un style qui s'affiche est définie sur Végétation.

3. Sélectionnez votre choix d'arbre ou de végétation et cliquez sur OK.
4. Effectuez l'une des opérations suivantes pour esquisser le paysage :

   Action	Résultat	Visuel
   Cliquez deux fois sur un point sur le terrain.	La plante que vous avez choisie est placée à ce point.
   Cliquez sur des points pour créer un contour de la zone d'aménagement paysagiste. Cliquez deux fois sur le dernier point pour terminer la création de la région.	Plusieurs plantes que vous avez choisies sont placées de manière aléatoire à l'intérieur de la région.

   RemarqueLorsque vous sélectionnez un modèle à ajouter en tant que végétation, vous pouvez sélectionner tout type de modèle, y compris des éléments tels que des lumières, des voitures ou des cônes de sécurité. Ces éléments sont traités comme des objets "arbre" dans la base de données.

   Lorsque vous ajoutez des zones d'aménagement paysagiste, elles apparaissent sur le calque principal. Affichez les informations sur les zones d'aménagement paysagiste dans l'explorateur des propriétés.

   Lorsque vous ajoutez des zones d'aménagement paysagiste à une proposition, Infrastructure Modeler ajoute des informations (telles que le nombre de plantes que vous avez ajoutées et l'aire totale de la zone de plantation) à la section dédiée aux arbres du gestionnaire des propositions.

La première fois que vous ajoutez un arbre ou un groupe d'arbres, la boîte de dialogue Sélectionner un style s'affiche pour que vous choisissiez le style d'arbre. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez un arbre ou un groupe d'arbres, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Créer des groupes d'arbres indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Créer des groupes d'arbres à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un nouveau style d'arbre et cliquez sur OK.
5. Esquissez des arbres dans le modèle ou la proposition, comme indiqué dans la procédure précédente.

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Créer des zones d'eau.

   La boîte de dialogue Sélectionner un style s'affiche, définie sur Water materials (Matériaux de zone d'eau).

3. Sélectionnez un style d'eau et cliquez sur OK.
4. Esquissez le contour sur le terrain.

   Action	Résultat	Visuel
   Cliquez sur des points pour créer le contour de l'étang ou du lac. Cliquez deux fois sur le dernier point pour terminer la création de la région.	Un contour est créé et rempli par le style d'eau sélectionné.

   Lorsque vous ajoutez des zones d'eau au modèle, elles apparaissent sur le calque principal. Affichez les informations sur les zones d'eau dans l'explorateur des propriétés.

   Lorsque vous ajoutez des zones d'eau à une proposition, Infrastructure Modeler ajoute des informations (telles que le nombre de zones d'eau que vous avez ajoutées et leur aire totale) à la section dédiée à l'eau du gestionnaire des propositions.

La première fois que vous ajoutez une zone d'eau, la boîte de dialogue Sélectionner un style s'affiche pour que vous choisissiez le style d'eau. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez une étendue d'eau, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Créer des zones d'eau indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Créer des zones d'eau à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un nouveau style d'eau et cliquez sur OK.
5. Esquissez le contour de la zone d'eau dans le modèle ou la proposition, comme indiqué dans la procédure précédente.

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Créer des bâtiments.

   La boîte de dialogue Sélectionner un style s'affiche, définie sur Simple Color & Material Facades (Couleur simple et façades de matériau). Vous pouvez ouvrir la liste pour opter pour n'importe quel style de façade.

3. Sélectionnez un style de façade de bâtiment et cliquez sur OK.
4. Esquissez le périmètre du bâtiment dans le modèle ou la proposition.

   Action	Résultat	Visuel

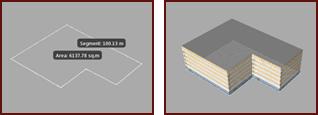

   Cliquez sur le point de départ pour l'empreinte du bâtiment et cliquez sur chaque coin. Cliquez deux fois sur le dernier point pour terminer le bâtiment.	Une empreinte est créée (g) et extrudée à une hauteur par défaut. Le style de façade sélectionné est appliqué et le bâtiment s'affiche (d).

   Lorsque vous ajoutez des bâtiments au modèle, ils apparaissent sur le calque principal. Affichez les informations sur les bâtiments dans l'explorateur des propriétés.

   Lorsque vous ajoutez des bâtiments à une proposition, Infrastructure Modeler ajoute des informations (telles que le nombre de bâtiments et leur surface) à la section Bâtiments du gestionnaire des propositions.

La première fois que vous ajoutez un bâtiment, la boîte de dialogue Sélectionner un style s'affiche pour que vous choisissiez le style de façade. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez d'autres bâtiments, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Créer des bâtiments indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Créer des bâtiments à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un style de façade et cliquez sur OK.
5. Esquissez un nouveau bâtiment dans le modèle ou la proposition, comme indiqué dans la procédure précédente.

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Créer des polygones de couverture.

   La boîte de dialogue Sélectionner un style s'affiche, définie sur Land Cover Materials ( Matériaux de couverture du sol). Vous pouvez également passer à City Block Materials ( Matériaux de bloc urbain).

3. Sélectionnez un style et cliquez sur OK.
4. Esquissez la surface de couverture dans le modèle ou la proposition.

   Action	Résultat	Visuel
   Cliquez sur le point de départ pour la surface de couverture et cliquez sur chaque coin. Cliquez deux fois pour terminer la surface.	Un contour est créé et rempli par le style de couverture sélectionné.

   Lorsque vous ajoutez des surfaces de couverture au modèle, elles apparaissent sur le calque principal. Affichez les informations sur la couverture dans l'explorateur des propriétés.

   Lorsque vous ajoutez des surfaces de couverture à une proposition, Infrastructure Modeler ajoute des informations (telles que la surface) à la section Couverture du gestionnaire des propositions.

La première fois que vous ajoutez un polygone de couverture, la boîte de dialogue Sélectionner un style s'affiche pour que vous choisissiez le style de couverture. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez une surface de couverture, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Créer des polygones de couverture indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Créer des polygones de couverture à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un nouveau style de couverture et cliquez sur OK.
5. Esquissez le contour du polygone de couverture dans le modèle ou la proposition, comme indiqué dans la procédure précédente.

1. – Cliquez sur Créer/modifier des objets.

   La bande de dessin affiche les types d'objets que vous pouvez ajouter à votre modèle ou proposition.

2. – Dans la bande de dessin, cliquez sur Insérer du mobilier urbain.

   La boîte de dialogue Sélectionner un style s'affiche, définie sur Mobilier urbain.

3. Sélectionnez un modèle de mobilier et cliquez sur OK.
4. Effectuez l'une des opérations suivantes pour esquisser le mobilier :

   Action	Résultat	Visuel
   Cliquez deux fois sur un point sur le terrain.	Un seul élément de mobilier de votre choix est placé au niveau de ce point.
   Cliquez sur des points pour créer une trajectoire pour le mobilier urbain. Cliquez deux fois sur le dernier point pour terminer la trajectoire.	Une série d'éléments de mobilier que vous avez choisis sont espacés régulièrement le long de la trajectoire.

   RemarqueLorsque vous sélectionnez un modèle à ajouter en tant que mobilier urbain, vous pouvez sélectionner tout type de modèle, y compris des éléments d'aménagement paysagiste tels que des arbres et arbustes. Ces éléments sont traités comme des objets "mobilier" dans la base de données.

   Lorsque vous ajoutez des éléments de mobilier au modèle, ils apparaissent sur le calque principal. Affichez les informations sur le mobilier dans l'explorateur des propriétés.

   Lorsque vous ajoutez du mobilier à une proposition, Infrastructure Modeler ajoute des informations (telles que le nombre d'éléments ajoutés) à la section Mobilier urbain du gestionnaire des propositions.

La première fois que vous ajoutez du mobilier urbain, la boîte de dialogue Sélectionner un style s'affiche pour que vous choisissiez le style de mobilier. Le style que vous sélectionnez à ce moment est stocké avec le modèle de sorte que lorsque vous ajoutez d'autres éléments de mobilier urbain, le même style est prêt à l'emploi. Toutefois, cela risque de ne pas toujours être le cas.

1. – Cliquez sur Créer/modifier des objets, si la bande de dessin ne s'affiche pas.

   Sur la bande de dessin, notez que l'icône Insérer du mobilier urbain indique qu'un style est déjà affecté.

2. – Dans la bande de dessin, cliquez sur Insérer du mobilier urbain à deux reprises.
   RemarqueVous devez effectuer deux clics distincts, et non le double-clic habituel.

   Un menu déroulant s'affiche avec les styles utilisés précédemment, le cas échéant, et l'icône Ouvrir le catalogue des styles.

3. – Cliquez sur l'icône Ouvrir le catalogue des styles s'il n'existe pas déjà des styles stockés que vous souhaitez utiliser.
4. Sélectionnez un nouveau style de mobilier et cliquez sur OK.
5. Esquissez le mobilier urbain dans le modèle ou la proposition, comme indiqué dans la procédure précédente.
