Création d'enregistrements ou de clichés

Utilisez une séquence de prises de vue pour créer un effet d'animation de diaporama. Vous pouvez spécifier la transition à l'intérieur et à l'extérieur de chaque prise de vue. Vous pouvez, par exemple, effectuez un fondu en noir sur la première prise de vue, puis simplement couper d'une prise de vue à l'autre. Vous spécifiez la durée de la transition entre chaque prise de vue. Vous pouvez également spécifier comment la caméra atteint la prise de vue. Par exemple, vous pouvez appliquer un zoom avant, un mouvement vertical ascendant ou une orbite sur un point d'intérêt dans la prise de vue.

1. Positionnez la caméra (la vue) à l'endroit où vous souhaitez commencer la séquence.

   Par exemple, effectuez un zoom et un panoramique sur la vue que vous souhaitez afficher en premier dans la séquence.

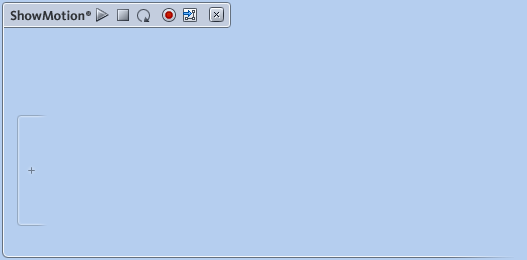

2. – Dans la bande d'outils, cliquez sur Afficher/Masquer le groupe de fonctions ShowMotion.

   Le groupe de fonctions ShowMotion s'affiche.



3. Cliquez sur le signe plus (+) dans le cadre de la séquence vide pour créer une séquence.
4. Dans la boîte de dialogue ShowMotion - Propriétés de la prise de vue, définissez le Type de séquence sur Séquence de prises de vue.
   RemarqueUne fois que vous avez spécifié le type de séquence, vous ne pouvez pas le modifier. Si vous souhaitez utiliser un type de séquence différent, créez une nouvelle séquence.
5. Dans le groupe Généralités, indiquez un nom pour la première prise de vue et un nom pour la séquence.

   Par défaut, elles sont numérotées de manière séquentielle (Séquence n° 1, prise de vue n° 1, et ainsi de suite).

6. Spécifiez la transition dans la première prise de vue.

   Vous pouvez effectuer un fondu en noir ou blanc ou couper directement sur la première prise de vue sans fondu. Si vous effectuez une ouverture ou une fermeture en fondu, spécifiez la durée de la transition.

7. Spécifiez le Type de mouvement.

   Une prise de vue dans une séquence peut utiliser le mouvement. Vous disposez des options suivantes :

   Type de mouvement	Description	Options
   Statique	La caméra ne se déplace pas lors de la prise de vue, bien qu'elle risque de se déplacer au cours de la transition dans la prise de vue. Cette option est similaire à un diaporama.	Durée : spécifiez le nombre de secondes d'affichage de cette prise de vue.
   Navigation enregistrée	La caméra passe directement à la prise de vue, puis lit l'enregistrement que vous effectuez. Cette opération est plus souple que l'option Cinématique, car elle vous permet d'afficher des objets spécifiques à des angles spécifiques, au lieu d'effectuer un panoramique ou un zoom en général.	Durée : spécifiez le nombre de secondes d'affichage de cette prise de vue. Initialement, l'option Durée correspond à la vitesse de lecture. Par exemple, si vous enregistrez un jeu de mouvements, l'option Durée est initialement définie sur le temps nécessaire pour lire ces mouvements à leur vitesse d'origine. Si vous définissez une durée deux fois sur Elevé, la prise de vue est lue à une vitesse réduite de moitié par rapport à celle d'origine. Commencer l'enregistrement : cliquez sur ce bouton pour démarrer l'enregistrement de votre navigation. Appuyez sur Entrée pour terminer ou sur Echap pour annuler.
   Cinématique (par défaut)	La caméra se déplace en douceur d'une prise de vue à l'autre. Les différents types de séquences cinématiques sont répertoriés ci-dessous.	Vous pouvez spécifier l'image clé de la prise de vue qui est la plus essentielle. Si, par exemple, il est plus important pour vous que la prise de vue démarre sur une vue de l'intégralité du modèle, définissez Commencer ici au niveau de cette image clé. S'il est essentiel que la prise de vue se termine sur un gros plan esthétique d'un nouveau bâtiment, définissez Terminer ici au niveau de cette image clé. Commencer ici : la trajectoire du mouvement commence après l'image clé. A mi-chemin : les trajectoires de mouvement commencent avant et se terminent après l'image clé. Terminer ici : la trajectoire du mouvement se termine à l'image clé. La miniature affiche l'image clé. Pour la modifier, accédez à la liste déroulante pour Commencer ici, A mi-chemin ou Terminer ici (selon ce que vous utilisez). Ajustez manuellement la vue du modèle, puis cliquez sur Réinitialiser.
   Cinématique — Zoom avant/arrière	La caméra se rapproche ou s'éloigne de l'image clé.	Durée : spécifiez le nombre de secondes pour la prise de vue. En fonction de la durée de la transition pour la première image, cette valeur rendra le reste de l'animation plus ou moins rapide/lente. Distance : spécifiez un zoom plus ou moins rapproché. La valeur est indiquée dans l'unité de mesure par défaut.
   Cinématique — Travelling à gauche/droite	La caméra se déplace vers la droite ou vers la gauche de l'image clé.	Durée : spécifiez le nombre de secondes pour la prise de vue. Distance : spécifiez un travelling plus ou moins important.
   Cinématique — Mouvement vertical ascendant/descendant	La caméra se déplace vers le haut en s'éloignant de l'image clé, ou vers le bas en s'en rapprochant.	Durée : spécifiez le nombre de secondes pour la prise de vue. Distance vers le haut/vers le bas : spécifiez l'importance du déplacement de la caméra vers le haut ou vers le bas. Distance vers l'avant/arrière : spécifiez la proximité ou l'éloignement de la caméra. Gauche/Droite : indiquez jusqu'où se déplace la caméra la caméra vers la gauche ou vers la droite lors d'un travelling. Bloquer la caméra sur le centre d'intérêt : se concentre sur l'objet central dans l'image clé lorsque la caméra se déplace.
   Cinématique — Panoramique	La caméra reste dans une position fixe et se déplace selon les angles de rotation que vous spécifiez pour faire pivoter la vue vers la gauche, la droite, le haut ou le bas.	Durée : spécifiez le nombre de secondes pour la prise de vue. Gauche/Droite : spécifiez l'endroit où placer la caméra et sa direction. Haut/Bas : spécifiez le panoramique vertical à appliquer lorsque la caméra atteint le point d'arrivée.
   Cinématique — Orbite	La caméra pivote autour du point focal. Imaginez que la caméra se déplace sur une sphère imaginaire autour de l'objet au centre de l'écran, qui reste fixe.	Durée : spécifiez le nombre de secondes pour la prise de vue. Gauche/Droite : spécifiez de combien déplacer la caméra et sa direction. Haut/Bas : spécifiez le panoramique vertical à appliquer lorsque la caméra atteint le point d'arrivée.
   Cinématique — Panoramique et zoom	La caméra effectue un panoramique et un zoom simultanément. L'effet est un zoom qui ne reste pas centré sur le même point. Pour voir l'effet de panoramique, vous devez définir au moins l'une des valeurs de distance sur une très grande valeur (plusieurs kilomètres). Les distances déplacent le point cible du zoom (qui serait autrement l'objet au centre de l'écran).	Durée : spécifiez le nombre de secondes pour la prise de vue. Distance à gauche/à droite : spécifiez l'ampleur du déplacement de la caméra et sa direction. Distance vers le haut/vers le bas : spécifiez le panoramique vertical à appliquer lorsque la caméra atteint le point d'arrivée. Pourcentage d'augmentation/de réduction : spécifiez le panoramique vertical à appliquer lorsque la caméra atteint le point d'arrivée.

8. Pour répéter l'aperçu de la prise de vue, vous pouvez éventuellement sélectionner Boucle. Cliquez ensuite sur Aperçu. Après avoir regardé l'aperçu, cliquez sur Arrêter l'aperçu pour revenir à la boîte de dialogue ou sur Fermer pour terminer la prise de vue.
9. Vous pouvez effectuer les opérations suivantes après avoir fermé une prise de vue :
   • Pour modifier la prise de vue, placez le curseur au-dessus du groupe de fonctions ShowMotion. Cliquez sur pour rouvrir la boîte de dialogue ShowMotion - Propriétés de la prise de vue avec les paramètres actuels de la prise de vue.
   • Pour lire la prise de vue, placez le curseur au-dessus du groupe de fonctions ShowMotion. Cliquez sur l'icône Lire.
   • Pour repositionner le modèle sur le point de départ de la prise de vue, placez le curseur au-dessus du groupe de fonctions ShowMotion. Cliquez sur l'icône Accéder à l'emplacement.
   • Pour supprimer la prise de vue, cliquez dessus avec le bouton droit de la souris et choisissez Supprimer.
10. Pour créer une autre prise de vue au sein d'une séquence, cliquez sur le signe plus (+) dans le cadre vide sur cette séquence. Répétez les étapes 6 à 8 pour créer la prise de vue.

1. Placez le curseur au-dessus de la miniature de la séquence dans le groupe de fonctions ShowMotion.
2. Cliquez sur l'icône Lire.
3. Pour suspendre ou arrêter la séquence, ou pour activer la lecture en boucle d'une séquence, utilisez les contrôles de la barre d'outils dans le groupe de fonctions ShowMotion.

   Il est également possible d'interrompre une séquence depuis celle-ci lorsque l'icône Lire devient l'icône Pause ( ).

1. Cliquez avec le bouton droit de la souris sur la séquence et choisissez Enregistrer sous.
2. Spécifiez un emplacement et un nom pour le fichier XML contenant la séquence.
3. Cliquez sur Enregistrer.

• Cliquez avec le bouton droit de la souris sur la séquence et choisissez Supprimer.

1. Effectuez l'une des opérations suivantes :
   • Pour exporter toutes les séquences du modèle dans une seule vidéo, cliquez sur Exporter dans la barre d'outils du groupe de fonctions ShowMotion.
   • Pour exporter une séquence unique sous forme de vidéo, placez le curseur au-dessus de la miniature de la séquence dans le groupe de fonctions ShowMotion. Cliquez sur Exporter.
2. Dans la boîte de dialogue Exporter les séquences ShowMotion, spécifiez les informations suivantes :
   • Codeur : sélectionnez l'une des options suivantes :

     Format	Propriétés
     Vidéo non compressée	Format AVI générique qui n'a pas de propriétés que vous pouvez définir.
     Windows Media Video	Format de compression vidéo développé par Microsoft. Vous pouvez définir le type de codage sur Windows Media Video 9 ou Profil avancé de Windows Media Video 9. Vous pouvez également définir un débit binaire (en kilobits par seconde).
     Codeur vidéo numérique (DV)	Format AVI compressé qui code un flux de données vidéo non compressées en vidéo numérique (DV). Vous pouvez définir le format vidéo sur l'une des options suivantes : NTSC (norme National Television System Committee). Système de codage de télévisions couleur analogiques. Malgré le passage à la télévision numérique, la plupart des postes sont toujours à la norme NTSC pour la fréquence d'images et la résolution. PAL (Phase Alternating Line). Système de codage de télévisions couleur analogiques utilisé pour la diffusion télévisuelle dans de nombreux pays. Vous pouvez également définir le format DV (format d'enregistrement et de lecture de la vidéo numérique) et la résolution.
     Compresseur MJPEG	Format AVI qui comprime un flux de données vidéo non compressée à l'aide de la compression motion JPEG. Vous ne pouvez définir aucune propriété.

     RemarqueVous pouvez également sélectionner et utiliser les autres codeurs compatibles avec DirectShow qui sont installés sur votre système.
   • Nom de fichier : entrez un emplacement ou recherchez-le, et saisissez un nom de fichier pour la vidéo exportée.
   • Nombre d'images/s : entrez le nombre d'images par seconde. Par défaut, il est de 25.
   • Utiliser la résolution de la fenêtre/Définir la résolution : indiquez si vous souhaitez conserver la résolution et la taille de la fenêtre ou si vous souhaitez définir une résolution spécifique, qui détermine la taille de la fenêtre de la vidéo.
   • Conserver le rapport de linéarité : si cette option est sélectionnée et si vous définissez une résolution spécifique, la modification de la largeur d'écran ajustera la hauteur de l'écran de manière à ce que le rapport de linéarité reste le même (et vice versa).
3. Cliquez sur Enregistrer pour exporter la vidéo.

1. Cliquez sur Importer dans la barre d'outils du groupe de fonctions ShowMotion.
2. Sélectionnez un fichier contenant la séquence à importer et cliquez sur Ouvrir.

   Les formats de fichier pris en charge pour l'importation incluent .db, .sdf, .shp et SQLite.

3. Dans la boîte de dialogue Importer des signets , spécifiez les informations suivantes :

   Paramètre	Description
   Paramètres de fichier	Le fichier sélectionné est répertorié comme fichier source. Pour le modifier, cliquez sur le bouton Parcourir pour indiquer un autre fichier. Le système de coordonnées s'affiche s'il est spécifié dans le fichier. Pour le modifier, entrez un autre système de coordonnées ou cliquez sur l'icône de mappemonde et sélectionnez-en un.
   Général	Mappez les propriétés Nom et Trier l'index sur les propriétés du fichier SHP. Par exemple, si les noms de chaque point représentant une position de la caméra le long de la trajectoire sont stockés dans le champ FeatID, mappez Nom sur FeatID. Si le nom correspond à l'ordre des positions de la caméra (par exemple, si chaque point est nommé 1, 2, 3, etc.), vous pouvez également mapper FeatId sur Trier l'index.
   Hauteur de la caméra	Spécifiez la distance entre la caméra et le sol. Vous pouvez utiliser une propriété, une expression ou une valeur absolue. Sélectionnez Ajouter la géométrie Z pour ajouter la valeur de la coordonnée Z du champ Géométrie pour ce fichier SHP à la valeur que vous entrez. La valeur obtenue utilisera l'unité de mesure par défaut dans Infrastructure Modeler.
   Orientation de la caméra	Spécifiez l'inclinaison et la rotation de la caméra. Vous pouvez utiliser une propriété, une expression ou une valeur absolue.
   Contrôle de la synchronisation	Sélectionnez Définir la vitesse ou Définir la durée. Vous pouvez utiliser une propriété, une expression ou une valeur absolue. La vitesse est définie en kilomètres par heure. Si vous utilisez la durée, spécifiez la durée de la trajectoire (le temps entre des points de la prise de vue) et la durée de la pause (la durée de la prise de vue).

4. Cliquez sur OK pour importer la trajectoire de la caméra.

   La trajectoire de la caméra importée devient une nouvelle séquence dans le groupe de fonctions ShowMotion. Modifiez les prises de vue pour définir leur point de départ et d'autres propriétés.

Utilisez une trajectoire de caméra pour simuler une visite virtuelle. Lorsque vous créez une trajectoire de caméra, vous définissez les points sur la trajectoire, puis spécifiez la vitesse de la caméra, plutôt que la transition.

1. Positionnez la caméra (la vue) à l'endroit où vous souhaitez commencer la séquence.

   Par exemple, effectuez un zoom et un panoramique sur la vue que vous souhaitez afficher en premier dans la séquence.

2. – Dans la bande d'outils, cliquez sur Afficher/Masquer le groupe de fonctions ShowMotion.

   Le groupe de fonctions ShowMotion s'affiche.



3. Cliquez sur le signe plus (+) dans le cadre de la séquence vide pour créer une séquence.
4. Dans la boîte de dialogue ShowMotion - Propriétés de la prise de vue, définissez le Type de séquence sur Trajectoire de la caméra.
   RemarqueUne fois que vous avez spécifié le type de séquence, vous ne pouvez pas le modifier. Si vous souhaitez utiliser un type de séquence différent, créez une nouvelle séquence.
5. Dans le groupe Trajectoire de la caméra, indiquez un nom pour la première prise de vue et un nom pour la séquence.

   Par défaut, elles sont numérotées de manière séquentielle (Séquence n° 1, prise de vue n° 1, et ainsi de suite).

6. Spécifiez la transition dans la première prise de vue.

   Vous pouvez effectuer un fondu en noir ou blanc ou couper directement sur la première prise de vue sans fondu. Si vous effectuez une ouverture ou une fermeture en fondu, spécifiez la durée de la transition.

   La durée totale de la séquence s'affiche en dessous du champ Transition. Vous ne pouvez pas modifier cette valeur avant d'avoir plusieurs prises de vue et d'avoir défini le Contrôle de la vitesse de la caméra. Les paramètres sont interdépendants. La durée totale calcule la distance entre les prises de vue et la vitesse de la caméra, et vous indique la durée de la séquence complète. Si vous modifiez la durée totale, la vitesse est ajustée en conséquence.

7. Dans le groupe Contrôle de la vitesse de la caméra, indiquez comment la caméra est contrôlée entre les prises de vue (images clés) dans la séquence. Sélectionnez l'une des options suivantes :
   • Conserver la vitesse : permet de lisser les transitions entre les prises de vue lorsque la variation de la distance est grande. Le mouvement de la caméra entre des prises de vue proches géographiquement est plus continu que pour des prises plus éloignées. Vous pouvez activer l'option Conserver la vitesse pour tout sauf pour la première prise de vue d'une séquence.
   • Définir la vitesse : conserve la même vitesse, quelle que soit la distance. Définissez une vitesse en kilomètres par heure. La modification de ce paramètre a une incidence sur la durée globale de la séquence.
   • Définir l'heure sur l'image clé suivante : spécifie le moment auquel vous voulez passer de la prise de vue actuelle à la suivante. Vous pouvez faire varier la vitesse entre chaque prise de vue en fonction de la durée exacte de votre choix. La modification de ce paramètre a une incidence sur la durée globale de la séquence.
8. Spécifiez le Temps d'attente en secondes.
9. Spécifiez le Comportement de la vue. Sélectionnez l'une des options suivantes :
   • Interpoler la direction : permet de lisser les transitions entre différents angles de caméra.
   • Interpoler le point de mire : reste centré sur un point central alors que la caméra se déplace.
   • Regarder le long de la trajectoire : conserve la position de la caméra orientée droit devant.
10. Pour répéter l'aperçu de la prise de vue, vous pouvez éventuellement sélectionner Boucle. Cliquez ensuite sur Aperçu. Après avoir regardé l'aperçu, cliquez sur Arrêter l'aperçu pour revenir à la boîte de dialogue ou sur Fermer pour terminer la prise de vue.
11. Vous pouvez effectuer les opérations suivantes après avoir fermé une prise de vue :
    • Pour modifier la prise de vue, placez le curseur au-dessus du groupe de fonctions ShowMotion. Cliquez sur pour rouvrir la boîte de dialogue ShowMotion - Propriétés de la prise de vue avec les paramètres actuels de la prise de vue.
    • Pour lire la prise de vue, placez le curseur au-dessus du groupe de fonctions ShowMotion. Cliquez sur l'icône Lire.
    • Pour repositionner le modèle sur le point de départ de la prise de vue, placez le curseur dessus dans le groupe de fonctions ShowMotion. Cliquez sur l'icône Accéder à l'emplacement.
    • Pour supprimer la prise de vue, cliquez dessus avec le bouton droit de la souris et choisissez Supprimer.
12. Pour créer une autre prise de vue au sein d'une séquence, cliquez sur le signe plus (+) dans le cadre vide sur cette séquence. Répétez les étapes 6 à 10 pour créer la prise de vue suivante.
