Criar gravações e instantâneos

Utilize uma sequência de instantâneos para criar um efeito de apresentação de slides. É possível especificar a transição dentro e fora de cada instantâneo. Por exemplo, é possível esmaecer do preto no primeiro instantâneo, e simplesmente cortar de instantâneo para o próximo nos seguintes. Especifique a quantidade de tempo para a transição entre cada instantâneo. Também é possível especificar como a câmera chega ao instantâneo. Por exemplo, é possível aproximar o zoom, erguer ou orbitar um ponto de interesse no instantâneo.

1. Posicione a câmera (vista) no ponto em que deseja que a sequência comece.

   Por exemplo, efetue o zoom e o pan à vista que deseja que apareça primeiro na sequência.

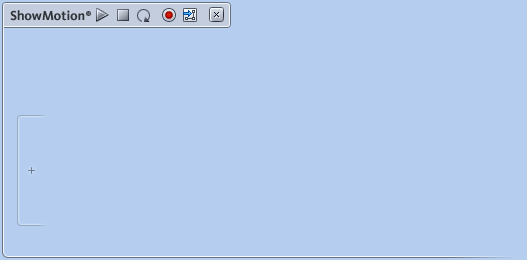

2. – Na Faixa de ferramentas, clique em Mostrar/ocultar painel ShowMotion.

   O painel ShowMotion é exibido.



3. Clique no sinal de mais (+) em uma estrutura de sequência vazia para criar uma nova sequência.
4. Na caixa de diálogo Propriedades do instantâneo ShowMotion, defina o Tipo de sequência como Sequência de instantâneos.
   ObservaçãoApós especificar o tipo de sequência, não será possível alterá-lo. Se desejar utilizar outro tipo de sequência, crie uma nova sequência.
5. No grupo Geral, especifique um nome para o primeiro instantâneo e um nome para a sequência.

   Por padrão, estes são numerados sequencialmente (Sequência #1, Instantâneo #1, e assim por diante).

6. Especifique a transição para o primeiro instantâneo.

   É possível esmaecer do preto ou do branco, ou cortar diretamente para o primeiro instantâneo sem esmaecer. Se você esmaecer na entrada ou na saída, especifique a duração da transição.

7. Especifique o Tipo de movimento.

   Um instantâneo dentro de uma sequência pode utilizar movimento. Você tem as seguintes opções:

   Tipo de movimento	Descrição	Opções
   Estático	A câmera não move durante o instantâneo, ainda que possa mover durante a transição para o instantâneo. Isso é similar a uma apresentação de slides.	Duração: especifique o número de segundos para exibir o instantâneo.
   Navegação gravada	A câmera vai diretamente para o instantâneo e, em seguida, reproduz uma gravação que você cria. Isto é mais flexível que a opção Cinematográfico, porque permite exibir recursos específicos de ângulos específicos, em vez de efetuar o pan ou zoom em geral.	Duração: especifique o número de segundos para exibir o instantâneo. Originalmente, a Duração é a velocidade de reprodução. Por exemplo, se você gravar um conjunto de movimentos, a Duração está originalmente definida para o tempo que leva para reproduzir esses movimentos em sua velocidade original. Se você definir a Duração duas vezes mais alta, o instantâneo será reproduzido na metade da velocidade. Iniciar gravação: selecione esta opção para começar a gravar seu percurso. Pressione Enter para concluir ou pressione Esc para cancelar.
   Cinematográfico (padrão)	A câmera se move com suavidade de um instantâneo para outro. Os diferentes tipos de sequências cinematográficas são listados abaixo.	É possível especificar o quadro-chave do instantâneo que é mais essencial. Por exemplo, se para você é mais importante para que o instantâneo comece com uma vista de todo o modelo, defina Iniciar aqui no quadro-chave. Se for muito importante que o instantâneo termine com uma aproximação enquadrada de uma nova construção, defina Terminar aqui no quadro-chave. Iniciar aqui: o caminho de movimento começa após o quadro-chave. Ponto intermediário: os caminhos de movimento começam antes e terminam após o quadro-chave. Terminar aqui: o caminho de movimento termina no quadro-chave. A miniatura exibe o quadro-chave. Para alterá-la, alterne a lista suspensa para Iniciar aqui, Ponto intermediário ou Terminar aqui (dependendo de qual você estiver utilizando). Ajuste manualmente a vista no modelo e, a seguir, clique em Redefinir.
   Cinematográfico — Aumentar/Reduzir o zoom	A câmera se move para dentro ou para fora do quadro-chave.	Duração: especifique o número de segundos para o instantâneo. Dependendo do tempo de transição para entrar no primeiro quadro-chave, este valor tornará com que o resto do movimento mais rápido ou mais lento. Distância: especifique o quão distante deve-se aplicar zoom. O montante é mostrado na unidade de medida padrão.
   Cinematográfico — Rastrear esquerda/direita	A câmera se move para a esquerda ou direita do quadro-chave.	Duração: especifique o número de segundos para o instantâneo. Distância: especifique o quão distante deve rastrear.
   Cinematográfico — Erguer/Abaixar	A câmera se move para cima e para baixo do quadro-chave, ou para baixo e em direção a ele.	Duração: especifique o número de segundos para o instantâneo. Distância acima/abaixo: especifique o quão distante para cima ou para baixo a câmera deve se mover. Distância para frente/trás: especifique o quão perto ou afastado a câmera deve ser mover. Esquerda/Direita: especifica o quão distante à esquerda ou direita a câmera se move à medida que rastreia. Travar câmera no centro de interesse: concentra no recurso central no quadro-chave quando a câmera se move.
   Cinematográfico — Vista panorâmica	A câmera permanece em uma posição fixa e se move para os ângulos de rotação especificados para rotacionar a vista para a esquerda ou para a direita e para angular para cima ou para baixo.	Duração: especifique o número de segundos para o instantâneo. Esquerda/Direita: especifique onde mover a câmera e em qual direção. Para cima/Para baixo: especifique a distância para cima na qual a câmera deve efetuar o pan quando alcançar o ponto final
   Cinematográfico — Órbita	A câmera rotaciona em torno do ponto focal. Imagine a câmera movendo em um hemisfério imaginário em torno do objeto no centro da tela, que permanece fixa.	Duração: especifique o número de segundos para . esquerda/direita: especifique o quão distante para mover a câmera e em qual direção. Para cima/Para baixo: especifique a distância para cima na qual a câmera deve efetuar o pan quando alcançar o ponto final
   Cinematográfico — Pan + Zoom	A câmera efetua o pan e o zoom simultaneamente. O efeito é um movimento com zoom que não permanece centralizado no mesmo ponto. Para ver o efeito de pan, você deve definir pelo menos um dos valores de distância como sendo bastante grande (vários quilômetros). As distâncias deslocam o ponto de destino do zoom (que seria o objeto no centro da tela).	Duração: especifique o número de segundos para o instantâneo. Distância à esquerda/direita: especifique o quão distante deve-se mover a câmera e em qual direção. Distância acima/abaixo: especifique o quão distante a câmera deve efetuar o pan quando alcançar o ponto final Percentual de aumento/redução: especifique o quão distante a câmera deve efetuar o pan quando alcançar o ponto final

8. Para visualizar o instantâneo, selecione opcionalmente Loop para visualizar repetidamente. A seguir, clique em Visualizar. Após assistir à visualização, clique em Parar visualização para voltar para a caixa de diálogo, ou clique em Fechar para concluir o instantâneo.
9. É possível fazer qualquer um dos seguintes após fechar um instantâneo:
   • Para editar o instantâneo, passe o cursor sobre o painel ShowMotion. Clique em para abrir novamente a caixa de diálogo Propriedades de instantâneo do ShowMotion com as configurações atuais para o instantâneo.
   • Para reproduzir o instantâneo, passe o cursor sobre o painel ShowMotion. Clique no ícone Reproduzir.
   • Para reposicionar o modelo no ponto inicial para o instantâneo, passe o cursor sobre o painel ShowMotion. Clique no ícone Ir para a localização.
   • Para excluir o instantâneo, clique com o botão direito do mouse e selecione Excluir.
10. Para criar outro instantâneo dentro de uma sequência, clique no sinal de mais no quadro em branco sobre a sequência. Repita as etapas 6 a 8 para criar o instantâneo.

1. Passe o cursor sobre a miniatura da sequência no painel ShowMotion.
2. Clique no ícone Reproduzir.
3. Para pausar ou parar a sequência, ou para ativar o loop enquanto uma sequência é reproduzida, utilize os controles na barra de ferramentas do painel ShowMotion.

   Pausar uma sequência a partir da sequência também é possível quando o ícone Reproduzir altera para o ícone Pausar ().

1. Clique com o botão direito do mouse na sequência e clique em Salvar como.
2. Especifique uma localização e um nome para o arquivo XML que contém a sequência.
3. Clique em Salvar.

• Clique com o botão direito do mouse na sequência e clique em Excluir.

1. Execute um dos procedimentos a seguir:
   • Para exportar todas as sequências no modelo como um único vídeo, clique em Exportar na barra de ferramentas do painel ShowMotion.
   • Para exportar uma única sequência como um vídeo, passe o cursor sobre a miniatura da sequência no painel ShowMotion. Clique em Exportar.
2. Na caixa de diálogo Exportar sequências do ShowMotion, especifique o seguinte:
   • Codificador: selecione entre os seguintes:

     Formato	Propriedades
     Vídeo descompactado	Um formato AVI genérico que não tem propriedades que você possa especificar.
     Windows Media Video	O formato de compressão de vídeo desenvolvido pela Microsoft. É possível definir o tipo de codificação para o Windows Video Media 9 ou para o Windows Video Media 9 Advanced Profile. Também é possível definir uma taxa de bits (em kilobits por segundo).
     Codificador de vídeo DV	Um formato AVI que codifica uma sequência de vídeo não compactada em vídeo digital (DV). É possível definir o formato de vídeo para um dos seguintes: NTSC (padrão do Comitê do sistema nacional de televisão). Um sistema de codificação de televisão de cor análoga. Apesar de uma mudança para a transmissão digital, muitas televisões de definição padrão ainda seguem o padrão do NTSC para taxa de quadros e de resolução. PAL (linha de fase alternante). Um sistema de codificação de televisão de cor análoga utilizado em sistemas de televisão em diversos países. Também é possível definir o Formato DV (um formato para gravação e reprodução de vídeos digitais) e Resolução.
     Compactador MJPEG	Um formato AVI que comprime uma sequência de vídeo não compactada utilizando a compressão de movimento JPEG. Não há propriedades que você possa especificar.

     ObservaçãoTambém é possível selecionar e utilizar outros codificadores compatíveis com o DirectShow que estejam instalados em seu sistema.
   • Nome de arquivo: insira ou procure por uma localização e insira um nome para o arquivo de vídeo exportado.
   • Taxa de quadros: insira o número de quadros por segundo. Por padrão, este é 25.
   • Utilizar resolução da janela/Definir resolução: especifique se deseja manter a resolução e o tamanho da janela atual, ou se deseja definir uma resolução específica, que determina o tamanho da janela de vídeo.
   • Manter a proporção: se esta opção estiver selecionada e você definir uma resolução específica, a alteração da largura da tela ajustará a altura da tela, de maneira que ela permanece com mesma proporção (e vice-versa).
3. Clique em Gravar para exportar o vídeo.

1. Clique em Importar na barra de ferramentas do painel ShowMotion.
2. Selecione um arquivo que contém a sequência para importar e clique em Abrir.

   Os formatos de arquivos que possuem suporte para importação incluem .db, .sdf, .shp e sqlite.

3. Na caixa de diálogo Importar marcadores , especifique o seguinte:

   Configuração	Descrição
   Configurações do arquivo	O arquivo selecionado é listado como o arquivo de origem. Para alterá-lo, clique no botão Procurar e especifique um arquivo diferente. O sistema de coordenadas é exibido se for especificado no arquivo. Para alterá-lo, insira um sistema de coordenadas diferente ou clique no ícone esférico e selecione um.
   Geral	Mapeie as propriedades Nome e Índice de ordem para as propriedades no arquivo SHP. Por exemplo, se os nomes de cada ponto representando uma posição da câmera no caminho forem armazenados no campo FeatID, mapeie Nome para FeatID. Se o nome for o mesma que a ordem das posições de câmera (por exemplo, se cada ponto for nomeado como 1, 2, 3, e assim por diante), é possível mapear FeatID para Índice de ordem.
   Altura da câmera	Especifique a distância entre a câmera e o solo. É possível utilizar uma propriedade, uma expressão, ou um valor absoluto. Selecione Adicionar geometria Z para adicionar o valor da coordenada Z do campo Geometria para este arquivo SHP para o valor que você insere. O valor resultante utilizará a unidade de medida padrão no Infrastructure Modeler
   Orientação da câmera	Especifique a inclinação e a rotação da câmera. É possível utilizar uma propriedade, uma expressão, ou um valor absoluto.
   Controle de temporização	Selecione Definir velocidade ou Definir duração. É possível utilizar uma propriedade, uma expressão, ou um valor absoluto. A velocidade é definida em quilômetros por hora. Se você utilizar duração, especifique Duração do caminho (a duração de tempo entre pontos de instantâneo) e a Duração da pausa (a quantidade de tempo para o instantâneo em si).

4. Clique em Ok para importar o caminho da câmera.

   O caminho da câmera importado se torna uma nova sequência no painel Show Motion. Edite os instantâneos para definir seus pontos iniciais e outras propriedades.

Utilize um caminho da câmera para simular um percurso virtual. Ao criar um caminho da câmera, você define os pontos no caminho e, a seguir, especifica a velocidade da câmera, em vez da transição.

1. Posicione a câmera (vista) no ponto em que deseja que a sequência comece.

   Por exemplo, efetue o zoom e o pan à vista que deseja que apareça primeiro na sequência.

2. – Na Faixa de ferramentas, clique em Mostrar/ocultar painel ShowMotion.

   O painel ShowMotion é exibido.



3. Clique no sinal de mais (+) em uma estrutura de sequência vazia para criar uma nova sequência.
4. Na caixa de diálogo Propriedades de instantâneo do ShowMotion, defina o Tipo sequência para Caminho da câmera.
   ObservaçãoApós especificar o tipo de sequência, não será possível alterá-lo. Se desejar utilizar outro tipo de sequência, crie uma nova sequência.
5. No grupo Caminho da câmera, especifique um nome para o primeiro instantâneo e um nome para a sequência.

   Por padrão, estes são numerados sequencialmente (Sequência #1, Instantâneo #1, e assim por diante).

6. Especifique a transição para o primeiro instantâneo.

   É possível esmaecer do preto ou do branco, ou cortar diretamente para o primeiro instantâneo sem esmaecer. Se você esmaecer na entrada ou na saída, especifique a duração da transição.

   A duração total da sequência aparece abaixo do campo Transição. Não é possível alterar este valor até que você tenha vários instantâneos e defina o Controle de velocidade da câmera. As configurações são independentes. A Duração total calcula a distância entre os instantâneos e a velocidade da câmera e indica quanto tempo toda a sequência levará para ser reproduzida. A seguir, altere a duração total, a velocidade é ajustada de acordo.

7. No grupo Controle da velocidade da câmera, especifique como a câmera é controlada entre os instantâneos (quadros-chave) na sequência. Selecione uma das seguintes opções:
   • Manter velocidade: diminui as transições entre os instantâneos quando a distância varia muito. O movimento da câmera entre instantâneos que estão geograficamente mais próximos é mais suave do que os que estão mais distantes. É possível definir Manter velocidade para todos os instantâneos em uma sequência, menos o inicial.
   • Definir velocidade: mantém a mesma velocidade, independente da distância. Defina uma velocidade em quilômetros por hora. A alteração desta configuração afeta a duração geral da sequência de caracteres.
   • Definir tempo para o próximo quadro-chave: especifica o tempo levado para ir do instantâneo atual para o próximo. É possível variar a velocidade entre cada instantâneo com a quantidade de tempo exata que desejar. A alteração desta configuração afeta a duração geral da sequência de caracteres.
8. Especifique o Tempo de espera em segundos.
9. Especifique o Comportamento da vista. Selecione uma das seguintes opções:
   • Interpolar direção :diminui as transições entre diferentes ângulos de câmera.
   • Interpolar ponto de foco: permanece focada em um ponto central quando a câmera se move.
   • Olhar ao longo do caminho: mantém a câmera virada para frente.
10. Para visualizar o instantâneo, selecione opcionalmente Loop para visualizar repetidamente. A seguir, clique em Visualizar. Após assistir à visualização, clique em Parar visualização para voltar para a caixa de diálogo, ou clique em Fechar para concluir o instantâneo.
11. É possível fazer qualquer um dos seguintes após fechar um instantâneo:
    • Para editar o instantâneo, passe o cursor sobre o painel ShowMotion. Clique em para abrir novamente a caixa de diálogo Propriedades de instantâneo do ShowMotion com as configurações atuais para o instantâneo.
    • Para reproduzir o instantâneo, passe o cursor sobre o painel ShowMotion. Clique no ícone Reproduzir.
    • Para reposicionar o modelo no ponto inicial para o instantâneo, passe o cursor sobre o painel ShowMotion. Clique no ícone Ir para a localização.
    • Para excluir o instantâneo, clique com o botão direito do mouse e selecione Excluir.
12. Para criar outro instantâneo dentro de uma sequência, clique no sinal de mais no quadro em branco sobre a sequência. Repita as etapas de 6 a 10 para criar o próximo instantâneo.
