工程视图的对齐、方向和旋转

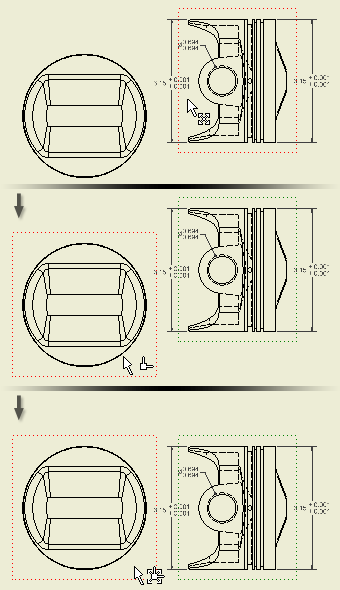

对齐是两个工程视图之间的约束关系。大多数从属视图在创建时都有一个对齐约束，但是用户可以添加、改变或删除对齐关系。

在视图之间添加对齐关系

删除对齐关系

更改对齐关系

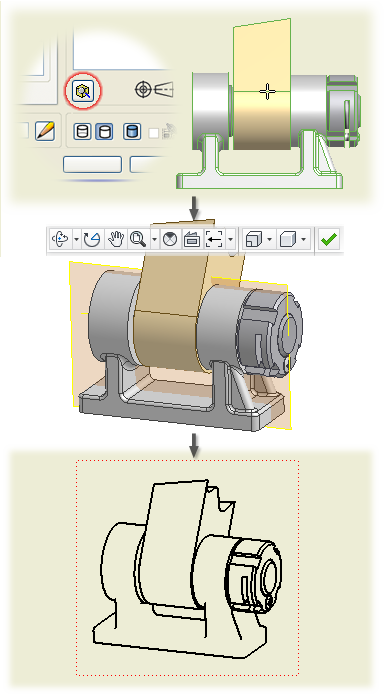

如果“方向”列表中不包含所需的视图方向，您可以设置自定义工程视图。单击“工程视图”对话框中的“更改视图方向”，并在“自定义视图”窗口中指定自定义方向。

1. 打开“工程视图”对话框：
   • 若要创建视图，请单击功能区上的 “放置视图”选项卡 “创建”面板 “基础视图” 。

     然后在“工程视图”对话框中选择模型文件。

   • 若要更改现有视图的方向，请双击该视图。
2. 在“工程视图”对话框中单击“更改视图方向”。
3. 使用功能区上“自定义视图”选项卡中的命令设置视图方向。例如：
   • 单击功能区上的 “自定义视图”选项卡 “导航”面板 “按角度旋转” 。

     然后，使用“按增量旋转视图”对话框中的选项设置模型方向。

   • 单击“自定义视图”选项卡 “导航”面板 “观察方向”将模型面旋转至投影平面。
   • 单击 “自定义视图”选项卡 “外观”面板 “透视视图” 将模型旋转至透视位置。
     注意可以从透视视图创建局部视图，但不能创建其他从属视图。透视视图上的标注是受限制的。
4. 单击“自定义视图”选项卡 “退出”面板 “完成自定义视图”接受视图方向并关闭“自定义视图”窗口。
5. 单击“确定”以关闭“工程视图”对话框。
   注意 如有必要，在“工程视图”对话框中设定其他选项，然后单击“确定”。

演示如何更改视图方向

演示如何将子视图方向与基础视图对齐

若要旋转工程视图，请选择一条模型边，然后将边旋转指定角度，或者旋转至竖直或水平位置。不能旋转具有从属剖视图或斜视图的视图。

1. 在要旋转的视图上单击鼠标右键，然后从菜单中选择“旋转”。“旋转视图”对话框将显示。
2. 按边旋转视图的步骤：
   • 从“由”列表中选择“边”。
   • 在工程视图中选择一条边。
   • 选择“水平”可以使所选边水平，选择“竖直”可以使所选边竖直。
3. 按角度旋转视图的步骤：
   • 从“旋转视图依据”列表中选择“绝对角度”或“相对角度”。
     注意“绝对角度”选项将相对图纸的坐标系将视图旋转指定角度。“相对角度”将根据视图的目前方向按指定角度旋转视图。
   • 输入要使所选视图旋转的角度。
   • 选择视图旋转的方向。
4. 指定是否旋转从属视图：
   • 选择“旋转视图”以仅旋转选定视图。子视图将保持原始方向。
   • 选择“旋转照相机”可将旋转动作传播给所有从属视图。
5. 单击“确定”关闭对话框。如果出现通知您从属视图旋转的消息框，请单击其中的“确定”。

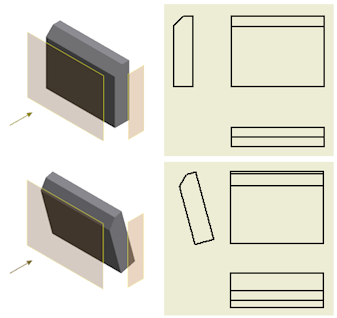

从属视图的旋转

演示如何旋转工程视图

演示如何创建受约束的草图并随草图旋转视图

1. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “斜视图” 创建斜视图。
2. 在斜视图上单击鼠标右键，然后从关联菜单中选择“对齐”斜视图。
3. 从父视图中选择模型边。然后放置新斜视图。
4. 将预览移到适当位置，然后单击以放置视图。在移动预览视图时，投影视图的方向会随之变化，以反映它与父视图之间的关系。
5. 若要完成，请在图形窗口中单击。

旧视图将更新为新的位置和方向。
