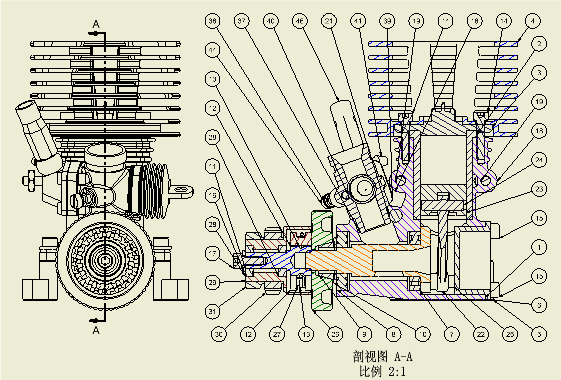

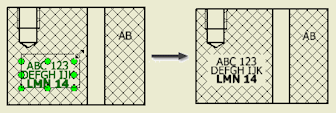

剖视图

1. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “剖视图”。
2. 选择现有视图作为父视图。
3. 单击以设置视图剖切线的起点，然后单击以确定剖切线的其余点。视图剖切线上点的个数和位置决定了剖视图的类型。
4. 单击鼠标右键，然后选择“继续”完成视图剖切线。
5. 在该对话框中，编辑视图标识符号并选择比例。单击“切换标签的可见性”，更改标签可见性。单击“编辑视图标签”，然后在“文本格式”对话框中编辑视图标签。
6. 设定显示样式。
7. 设定视图的剖视深度。
8. 如果可以，请选择剖视图的方法：投影或旋转。
9. 将预览移到适当位置，然后单击以放置视图。只能在视图剖切线指示的对齐位置内放置视图。

   演示如何创建剖视图

   演示如何替代默认的剖视图对齐方式

1. 选择现有视图作为父视图。
2. 在功能区上，单击 “放置视图”选项卡 “草图”面板 “创建草图” 打开与该视图关联的工程图草图。
3. 创建草图几何图元以定义视图剖切线，然后关闭草图。
4. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “剖视图”。
5. 选择在草图中定义的视图剖切线。
6. 在该对话框中，编辑视图标识符号并选择比例。单击“切换标签的可见性”，更改标签可见性。单击“编辑视图标签”，然后在“文本格式”对话框中编辑视图标签。
7. 设定显示样式。
8. 设定视图的剖视深度。
9. 如果可以，请选择剖视图的方法：投影或旋转。
10. 将预览移到适当位置，然后单击以放置视图。只能在视图剖切线指示的对齐位置内放置视图。

1. 选择现有视图作为父视图。
2. 在功能区上，单击 “放置视图”选项卡 “草图”面板 “创建草图” 打开与该视图关联的工程图草图。
3. 创建草图几何图元以定义视图剖切线，然后关闭草图。
4. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “剖视图”。
5. 选择在草图中定义的视图剖切线。
6. 在对话框中，设置视图的名称、比例、显示样式和剖切深度。如果不改变这些设置，则指定为默认设置。
7. 在“方法”区域中，设定首选的投影方法。
8. 将预览移到适当位置，然后单击以放置视图。只能在视图剖切线指示的对齐位置内放置视图。

若要更改投影方法，请选择剖视图，单击鼠标右键，然后选择

1. 在功能区上，单击 “放置视图”选项卡 “创建”面板 “剖视图”。
2. 选择现有视图作为父视图。
3. 单击以设置视图剖切线的起点，然后单击以确定剖切线的其余点。视图剖切线上点的个数和位置决定了剖视图的类型。
4. 单击鼠标右键，然后选择“继续”完成视图剖切线。
5. 在对话框中，设置视图的名称、比例、显示样式和剖切深度。如果不改变这些设置，则指定为默认设置。
   • 确保“包括切片”已选中。此设置根据浏览器属性设置创建包含一些剖切零部件和剖视零部件的剖视图。
   • 确保“包括切片”已选中。此设置会创建含一些剖切零部件的剖视图。
   • 可选：根据剖切线几何图元，选中“切片所有零件”以替代浏览器零部件设置，并切片视图中的所有零件。未与剖切线相交的零部件不会参与切片操作。
     注意 由于该视图基本上是真正的零深度剖视图，因此选中此选项之后，“剖视深度”字段会显示为灰色。
6. 将预览移到适当位置，然后单击以放置视图。只能在视图剖切线指示的对齐位置内放置视图。

1. 在功能区上，单击 “放置视图”选项卡 “修改”面板 “局部剖视图”。
2. 在图形窗口中，单击以选择该视图，然后单击选择已定义的边界。
   注意边界轮廓必须在与所选视图相关联的草图上。
3. 在“局部剖视图”对话框中，单击“深度类型”框旁边的箭头并选择“起始点”。
4. 单击选择箭头，然后在图形窗口中单击深度的起点。可以在模型的任何视图中指定该点。
5. 在“深度值”框中，输入局部剖的深度。
6. 视图完全定义好之后，单击“确定”创建该视图。

演示如何使用“自点”方法创建局部剖视图

1. 从基础视图投影视图。
2. 创建与投影视图关联的草图，并添加几何图元来定义局部剖视图的深度。
3. 在功能区上，单击 “放置视图”选项卡 “修改”面板 “局部剖视图”。
4. 在图形窗口中，单击以选择该视图，然后单击选择已定义的边界。
   注意边界轮廓必须在与所选视图相关联的草图上。
5. 在“局部剖视图”对话框中，单击“深度类型”框旁边的下拉箭头并选择“至草图”。
6. 单击选择箭头，然后在图形窗口中单击以选择与投影视图相关联的草图几何图元。
7. 视图完全定义好之后，单击“确定”创建该视图。

演示如何使用“至草图”方法创建局部剖视图

1. 在功能区上，单击 “放置视图”选项卡 “修改”面板 “局部剖视图”。
2. 在图形窗口中，单击以选择该视图，然后单击选择已定义的边界。边界轮廓必须在与所选视图相关联的草图上。
3. 在“局部剖视图”对话框中，单击“深度类型”框旁边的箭头并选择“至孔”。
4. 单击选择箭头，然后在图形窗口中单击选择孔特征。深度由孔的轴定义。
   注意如果孔特征已隐藏，请单击“显示隐藏边”来暂时显示它。
5. 视图完全定义好之后，单击“确定”创建该视图。

演示如何使用“至孔”方法创建局部剖视图

1. 在功能区上，单击 “放置视图”选项卡 “修改”面板 “局部剖视图”。
2. 在图形窗口中，单击以选择该视图，然后单击选择已定义的边界。
   注意边界轮廓必须在与所选视图相关联的草图上。
3. 在“局部剖视图”对话框中，单击“深度类型”框旁边的箭头并选择“贯通零件”。
4. 在图形窗口中，单击选择零件。深度由零件的深度定义。
5. 视图完全定义好之后，单击“确定”创建该视图。

演示如何使用“贯通零件”方法创建局部剖视图
