中心线和中心标记

可以将自动中心线和中心标记添加到圆、圆弧、椭圆和阵列中，包括带有孔和拉伸切口（对称拉伸除外）的模型。iFeature 和 iPart 也可以包含自动中心线和中心标记。

设置工程图时，使用“文档设置”对话框中的选项来定义向工程视图中添加自动中心线的默认条件。要使所有的新工程图都可使用自动中心线条件，请在工程图模板中对它们进行设置。

设置包括要接收中心线和中心标记的特征类型，以及几何图元是正轴投影还是平行投影。可以设置阈值，来排除小于或大于指定半径和小于最小角度的环形特征。

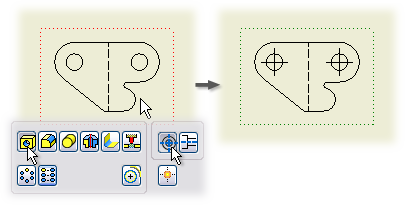

将视图添加到工程图中后，可以使用默认条件添加自动中心线。如果需要，每次可以更改一个或多个选定视图的设置。

中心线或中心标记的格式在“中心标记样式”中指定。将设置保存在样式库中后，样式会应用到使用库的所有工程图中。

可以手动将四种类型的中心线和中心标记应用到工程视图中的各个特征或零件。

• 中心标记用于标注孔、圆形边和圆柱形几何图元的中心
• 中心线用于标注孔、圆形边和圆柱形几何图元的中心

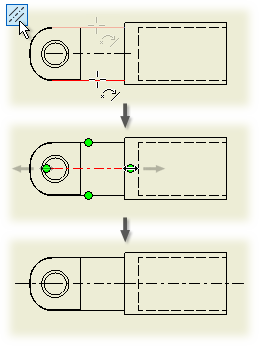

• 对分中心线用于创建对分两条直线的中心线

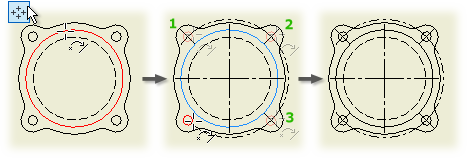

• 中心阵列用于在具有一致特征阵列的设计上创建中心线
  注意如果阵列为环形，选择所有成员后将自动放置中心标记。

无论是放置自动中心线还是放置手动中心线，都可以通过某些方式对它们进行修改。

• 修改图层样式。
• 修改中心标记样式。
• 隐藏或显示延长线。
• 关闭所选的中心标记和中心线的可见性。
• 将中心标记与边对齐。
• 将中心标记配合到特征上。
• 在延长线中添加或删除虚线。
• 在延长线上设置均匀的虚线。

可以为每个视图计算模型的重心。在浏览器中，选择模型的顶层，然后单击鼠标右键并选择“重心”。该命令将计算此模型的重心并在该重心的相对位置处的工程视图上生成一个重心标记。

重心计算不会参考此零部件的物理特性值。更改相应模型时，将更新此工程视图上的重心位置。

一个视图仅显示一个重心表达（重叠视图除外）。每个重叠位置表达可显示一个重心（与基础表达一样）。

草图视图和表达文件的视图不支持重心。

对于切割操作（例如局部视图和修剪视图），将在原始零部件（而不是修剪模型或局部模型）上执行重心计算。

将为工程视图中引用的模型计算工程视图上的重心位置。重心计算将考虑下列各项：

• 在视图中参考的位置表达。设计视图表达和详细等级表达不影响重心。重心仅参考部件的主要详细等级表达。对模型的抑制或替换不会影响重心的位置。

• 焊接件状态（准备、焊接件、加工视图）。隔离零部件的准备视图不能显示重心。

• iPart 或 iAssembly 成员视图。

• 钣金展开模式与折叠模型。

由样式和标准编辑器中的中心标记样式设置中心标记的格式。

无法使用拖动方式移动重心中心标记。

请在将中心线和中心标记放置到工程图中之前，使用与激活的标准关联的默认样式，或者修改样式中的标记、间隙、延长和其他属性。激活的中心标记样式控制自动和手动中心标记和中心线的外观。除非将对样式的修改保存到样式库中，否则这些修改将只在当前文档中有效。默认样式设置适用于所有使用激活标准的文档。

可以在样式和标准编辑器中编辑中心标记样式，以更改标记、间隙、拉伸和其他属性。如果中心标记和中心线的线型设置为连续，则所有中心标记样式属性将应用到工程图中的中心标记和中心线。

您可以在样式和标准编辑器的“图层”区域中更改中心标记和中心线的线型。然后，工程图中的中心标记和中心线的外观将根据选定的线型而改变。

使用中心线和中心标记时，请注意以下事项：

• 从属视图继承基础视图中的中心线设置。可以在放置完成后更改从属视图的设置。
• 如果在删除个别中心线或中心标记之后重新应用自动中心线，则被删除的中心线或中心标记也会被重新应用。
• 如果在删除个别中心线或中心标记之后重新应用自动中心线，则隐藏的中心线或中心标记不会被重新应用。
• 当特征共享一个公共的中心点时，自动中心线只会放置一个中心线或中心标记。
• 如果阵列的某个中心线与同一个阵列的另一个中心线重叠，则可以选择保留哪个中心线，或者将它们都删除并手动创建一个将它们合并在一起的中心线。
• 自动中心线不会应用到模型或视图中关闭了可见性的特征上。
• 如果在草图中创建阵列，且该草图被某个特征退化（例如，该草图被拉伸），则仅创建中心标记。
• 向模型中添加特征或者更改模型中的特征后，请重新应用自动中心线，或者手动在新特征上放置中心线。
• 向阵列应用中心线和中心标记后，将标记每个元素，包括嵌套阵列的中心线和中心标记。
