创建同心孔

可以不使用预先存在的草图来创建孔。在下一部分中，我们为您介绍其他孔放置方式。

1. 启用“孔”命令。
2. 在“放置”下拉菜单中，选择“同心”。

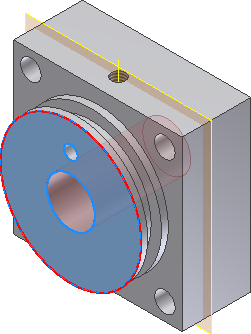

3. “平面”选择选项已启用。选择圆柱形状的前表面来定义平面。
4. “同心参考”选择选项已启用。选择圆柱的边以在圆形表面的中心定位孔。

5. 将“直径”设定为 14 mm。
6. 将“终止方式”选项设定为“贯通”。

7. 选择“确定”创建通孔。
8. 在功能区上，单击 “视图”选项卡 “可见性”面板 “对象可见性” ，然后从下拉菜单中取消选中“所有定位特征”复选框，从而将工作平面和工作轴显示更改为“关”。
9. 保存文件。
