插入二维零件和约束到实体

在自顶向下的工作流中，使用“创建零部件”在部件中创建零件或子部件。出现选择草图平面的提示时，请选择基准平面、工作平面或零件面。此选择将为新零部件建立坐标系。在“创建在位零部件”对话框中，默认情况下会启用选项“将草图平面约束到选定面或平面”。该选项将在新零部件和选定的面或平面之间应用表面齐平约束。清除复选标记，从而不应用初始约束。

以下是在部件中创建零件的若干优势：

• 使用自上而下的工作流在位设计零部件。
• 将边从其他零部件投影到零件草图。
• 测量零部件包覆面的挖空体空间。

若要在部件中创建零件，请启动“创建零部件”命令，遵循先前所述的步骤，将提供的夹具草图作为指南使用。

为了节省时间，我们要在部件中插入二维零件。应用装配约束以在基座上定位二维草图。然后将草图拉伸为实体。

1. 启动“装入零部件”。
2. 装入 Clamp Sketch.ipt 的一个副本，并停留在“装入零部件”命令中。

3. 仍然停留在“装入零部件”命令中时，将光标移动到草图圆的边上。

   在图形窗口中：

   • 整个夹具草图将亮显。
   • 夹具草图的副本会随着光标移动。
   • 工具提示会提示您再次进行选择。

   当轴显示时，选择圆，如下图所示。小工具栏会显示在图形窗口的左上角。

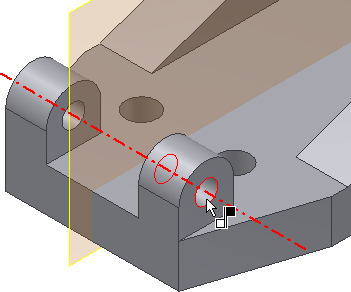

4. 若要选择轴，请将光标移动到基座的孔内侧。显示轴预览时，在孔内侧选择，如下图所示。当显示绿点时，请勿选择孔的边。这个点是点约束，不会产生轴到轴的约束。


   夹具草图的副本会附着到气缸座上，小工具栏将移动到您单击的区域。

5. 单击“确定”以创建约束。

   选择二维草图时按住鼠标左键，然后在几何图元上推拉。该移动仅限于所定义的轴。

6. 在浏览器中的“夹具草图”下展开“原始坐标系”文件夹，在“XY 平面”上单击鼠标右键，然后打开“可见性”。
7. 启动“装配”命令。小工具栏会显示在图形窗口的左上角。
8. 在夹具草图上，选择“XY 平面”作为第一次选择。

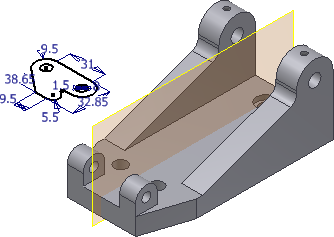

9. 选择位于基座中心的工作平面，如下图所示。


   预览中会显示配合约束。

10. 在小工具栏上，单击“约束类型”，然后选择“配合 - 表面齐平”。单击绿色的“确定”按钮应用约束并关闭小工具栏。

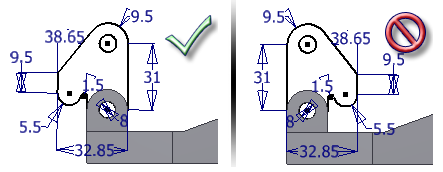

    下图左侧显示了正确的配合/表面齐平解决方案。右侧的解决方案是配合/配合的结果。如果出现失误，可编辑约束并应用正确的解决方案。在这种情况下，为您指定正确的解决方案。以后使用预览来帮助您确定在两个平面之间应用配合/配合约束还是配合/表面齐平约束。


11. 单击夹具草图，同时按住鼠标左键。拖动二维草图。该零件仍然具有一个旋转自由度。所有未固定零部件一开始都具有六个自由度：三个平动自由度（线性 X、Y 和 Z）和三个转动自由度（转动 X、Y 和 Z）。
12. 单击 “视图”选项卡 “可见性”面板 “自由度”。夹具草图上的旋转箭头指示零件仍具有旋转自由。再次选择“自由度”命令以将其关闭。
13. 保存文件为 Cylinder_Main.iam。
