沿三维表达式曲线扫掠

现在，您创建了一个工作平面和一个二维草图，该草图将用作扫掠特征的截面轮廓。若要创建扫掠特征，请使用圆作为截面轮廓，三维表达式曲线作为路径。

1. 启动“工作平面”命令。

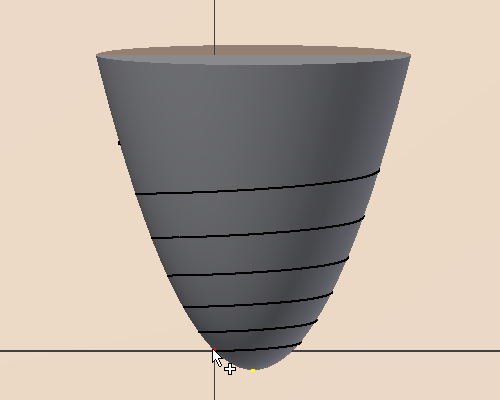

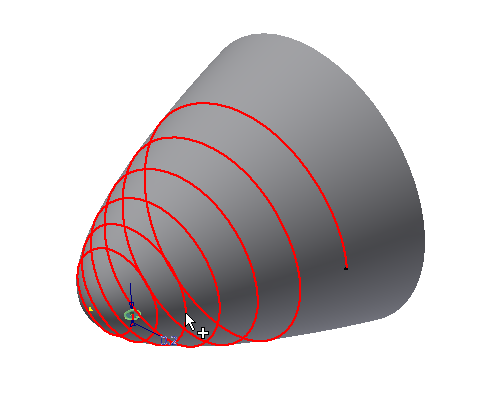

2. 选择刚创建的三维表达式曲线，然后选择曲线的起点。这将创建一个在选定点处垂直于曲线的工作平面。


3. 在工作平面 1 上新建草图。

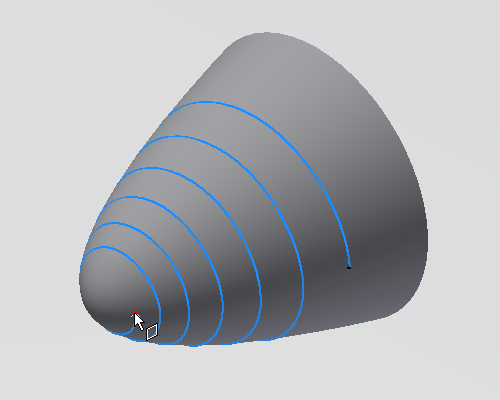

4. 投影三维表达式曲线的起点。该点与您用于创建工作平面的点是同一个点。

5. 创建一个圆。将投影的点用作圆的圆心。

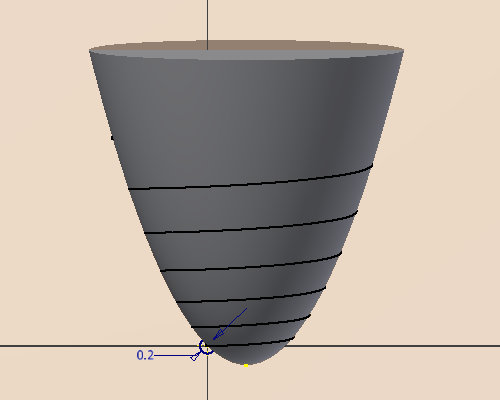

6. 将圆的尺寸标注为 0.2 mm。

7. 完成草图。
8. 关闭工作平面 1 的可见性。
9. 启动“扫掠”命令。该圆将被自动选作截面轮廓。

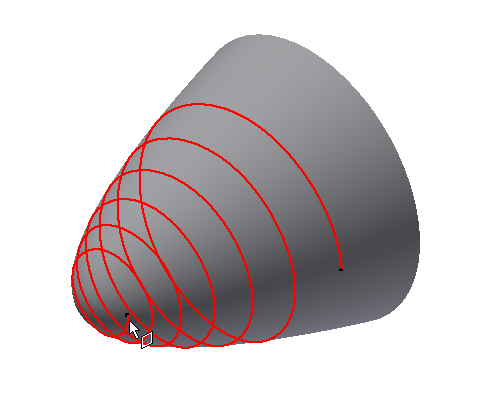

10. 选择三维表达式曲线作为路径。

11. 将操作更改为“求差”。
12. 单击“确定”。
