完成设计

1. 在浏览器中，在包含错误的组合修复实体上单击鼠标右键并选择“删除”。
   注意在实际设计中，如果不希望删除原始形状，可以亮显实体，并选择“抑制特征”。
2. 展开“实体”文件夹，然后打开桌面的可见性。

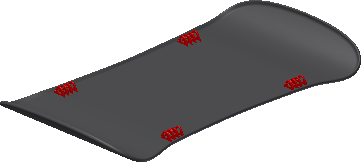

3. 将视图定向为底部等轴测，从而与以下图像匹配。

4. 单击“合并”命令。
5. 选择桌面作为选择的“基础”。
6. 选择阵列和镜像的卡扣作为“工具体”。
7. 单击“确定”。这些实体将合并为一个实体。

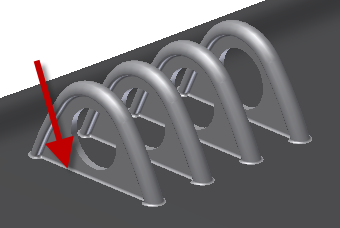

8. 若要完成设计，在每个安装卡扣和桌体的相交位置添加半径为 0.05 的圆角。

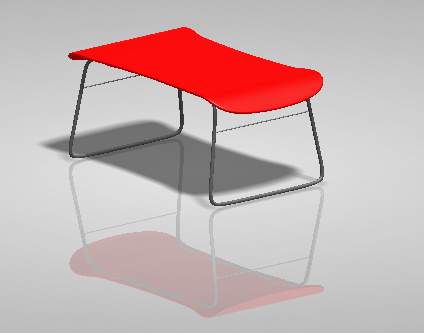

9. 在“实体”文件夹中，打开支架的可见性。
10. 可选：若要将多实体零件转换为部件中单个的零件，单击“管理”选项卡中的“生成零部件”命令。

恭喜您！您已经完成了修复教程。
