使用钣金默认设置

可以使用钣金默认设置将不同的样式应用于激活的钣金零件。更改对零件来说均是本地更改。

1. 在功能区上，单击 “钣金”选项卡 “设置”面板 “钣金默认设置”，或单击鼠标右键并从标记菜单中选择“钣金默认设置”。

   由于您已将创建的样式保存到样式库，因此可在该零件中应用这些样式。

2. 从“钣金规则”下拉菜单中，选择“钣金规则样式测试”。
3. 确保选择了“使用规则中的厚度”选项。

   禁用“厚度”输入字段并且在字段中会显示为“钣金规则样式测试”指定的厚度。

4. 从“材料”下拉菜单中，选择“钢 - 测试”。

5. 单击“应用”。程序会将样式应用于零件。

6. 针对确认，您可以使用“工具”选项卡的测量面板上的命令来运行多项检查。

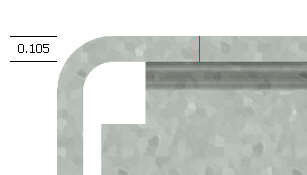

   • 板材厚度为 0.105 in，如在“钣金规则样式测试”中指定的那样。


   • 根据“厚度 * 1.15”(0.105 * 1.15) 的样式规范，折弯半径为 0.121 in。


   • 此外，根据“钣金规则测试样式”，拐角为方形。
