构造环境中的边界嵌片

    内容表格
    No headers

    边界嵌片特征从闭合的二维草图和/或闭合的边界中生成平面曲面或三维曲面。嵌片默认设定为接触 (G0),但可以将相切 (G1) 或平滑 (G2) 边条件应用于“条件”列表中的每个非草图边。

    也可以在创建嵌片之前,启用特征预览来查看结果。

    边界可定义如下:

    边选择 您可以选择用于定义闭合回路的边。由于连续边的边条件必须相同,因此所有与前一个项相切或连续的选定曲面边将合并。即使链已缝合到一个曲面中,也会在第一个非相切选择处停止。

    在定义闭合回路后,会启用“确定”命令,以便可以选择其他回路。通过选择其他回路,可以定义内部回路和外部回路以在曲面中创建中心圆盘。选择平面面域后,将不允许选择其他回路。

    注意在构造环境中,“边界嵌片”命令为非参数化命令。

    边条件可以应用于回路选择集中的每条非草图边。默认情况下,所有边界线段为 G0。仅当非草图边具有单个相邻面时,才可以将 G1 或 G2 条件应用于任意非草图边。边界边可以包括 G0、G1 和 G2 条件的组合。

    注意为获得最佳结果,在创建灌注、抽壳和加厚/偏移等特征之前将边界嵌片缝合到相邻的曲面。

    操作步骤

    在构造环境中创建边界嵌片

    使用“边界嵌片”可以从边的闭合边界创建平面或三维曲面。将相切 (G1) 或接触 (G0) 条件应用于每条边,并在创建嵌片之前预览结果。选择第一个闭合回路后,可以开始选择第二个回路。

    选择的链选边必须是相切连续的。要撤消选择的上一个链选边,请单击鼠标右键,然后从关联菜单中选择“撤消上一个选择”。必要时请重复上述步骤以删除其他边。要删除列表中的项,请选择该项,然后按 Delete 键。

    注意主要用于导入的曲面数据。为达到最佳效果,请不要使用边界嵌片创建其他特征,例如灌注、抽壳及加厚/偏移。

    从链选边创建边界嵌片的步骤

    1. 在功能区上,单击 “构造”选项卡 “曲面”面板 “边界嵌边”
    2. 选择定义闭合回路的相切、连续的链选边。
    3. 单击“条件”下的箭头,以选择每条边或每组选定边的边界条件。默认情况下,边为 G0。
      注意由于连续边的边条件必须相同,因此所有与上一条边相切或连续的选定曲面边将合并,并列为一条边。
    4. 任意选择另一个闭合回路。
    5. 单击“确定”创建边界平面特征。
    注意区域选择仅限于平面嵌片。对于非平面面域,请选择第一个回路,使用“选择其他”在可选的几何图元之间浏览,然后单击以进行选择。
    提示
    • 在构造环境中,“边界嵌片”命令为非参数化命令。在零件环境中受支持的某些相切条件在构造环境中不受支持。
    • 如果使用相切约束创建边界嵌片,请不要使用都垂直于一个虚构平面的支承面。需要不是 90 度的角。
    • 不要在由一个单段闭合曲线(圆、椭圆或闭合样条曲线)构成的构造几何图元上创建边界嵌片。

    多线程

    边界嵌片特征利用带有多个处理器或多核处理器的计算机上的多线程。它使用基于 OMP_NUM_THREADS 环境变量的多线程。如果此变量尚未定义,则 Autodesk Inventor 安装程序将对它进行设置。

    可以编辑此变量的值来控制边界嵌片使用的线程数。默认情况下,Autodesk Inventor 安装程序会将此值设置为与计算机上的逻辑处理器数匹配的值。

    设置 OMP_NUM_THREADS 环境变量

    虽然 Autodesk Inventor 的默认设置被视为最佳选择,但在某些情况下,可以通过减小 OMP_NUM_THREADS 环境变量的值来提高“边界嵌片”命令的性能。若要完全禁用“边界嵌片”中的多线程,请将 OMP_NUM_THREADS 设定为 1。可从命令提示符或“控制面板”中设置 OMP_NUM_THREADS 环境变量。

    从命令提示符中设置 OMP_NUM_THREADS 环境变量:

    1. 浏览至:“开始”菜单 “程序”“附件”“命令提示符”
    2. (Windows XP) 在命令提示符下,键入:cd\Program Files\Autodesk\Inventor [版本]\bin
    3. 键入:set OMP_NUM_THREADS=x(其中 x 是相应数字)
    4. 启动 Autodesk Inventor

    启动 Autodesk Inventor 后,请从“控制面板”中设定 OMP_NUM_THREADS 环境变量:

    1. 浏览到:“开始”菜单 “设置”“控制面板”
    2. 在“控制面板”窗口中双击“系统”快捷方式。
    3. 在“系统特性”对话框中,单击“高级”选项卡。
    4. 单击“环境变量”。
    5. 在“系统变量”列表框中,双击“OMP_NUM_THREADS”。
    6. 在“编辑系统变量”对话框中更改变量值。
    7. 单击“确定”。
    8. 单击“确定”。
    9. 单击“确定”。
    10. 关闭“控制面板”窗口。
    11. 启动 Autodesk Inventor

    参照

    边界嵌片

    通过在指定的边界内生成平面曲面或三维曲面来创建边界嵌片特征。

    访问:

    功能区:“构造”选项卡 “曲面”面板 “边界嵌边”

    边界

    指定嵌片的边界。选择相切、连续的链选边以指定闭合面域。选择的边界表示一个闭合面域后,可以选择下一个边界。

    条件

    列出选定边的名称和选择集中的边数。还指定边条件来应用于边界嵌片的每条边。单击箭头以选择边条件。

    注意由于连续边的边条件必须相同,因此所有与前一个项相切或连续的选定曲面边将合并。

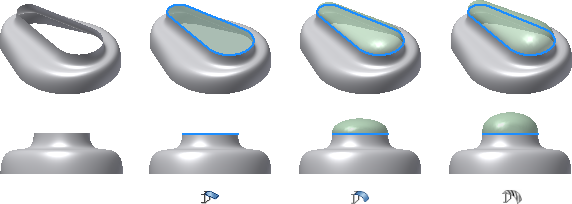

    接触 (G0)

    相切 (G1)

    平滑 (G2)

    注意不能将相切 (G1) 或平滑 (G2) 边界条件应用于具有两个相邻面的选定草图或边。

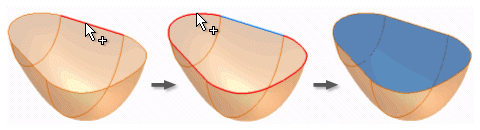

    例如,下图中的选定边就是不支持备用边界条件的几何图元。
