焊接件环境

可以用两种方法创建焊接件：

• 启动新的焊接件。创建部件，向适当的焊接组中添加部件特征和焊接特征以形成焊接件。焊接件将作为单个单元运作。
• 创建常规部件，然后单击“转换为焊接件”。该部件将转换为焊接件，并提示用户设置要使用的标准，确定现有部件特征的放置方式（作为焊接准备特征或焊后加工特征），以及选择默认焊道材料。

将部件指定为焊接件将使“焊接”选项卡和浏览器可用，并应用默认的焊接件模板。如果从部件转换，则不会应用任何模板。

作为部件环境的扩展，可以使用焊接件环境执行部件环境中所包括的所有任务，此外还可以执行特定于焊接件的任务。

使用焊接件环境来：

• 创建或打开焊接件文件。
• 创建或在焊接件中插入焊接件或子焊接件。
• 可以选择创建部件特征作为焊接准备。
• 创建示意焊缝和实体角焊或坡口焊部件特征。
• 创建部件特征作为焊后加工特征。
• 使用浏览器组织和编辑部件特征、回卷焊接状态、改变焊接可见性以及抑制特征或草图。
• 将焊接件记入文档。

当创建或打开焊接件文件时，用户处于焊接件环境中。焊接件环境包含所有相同的特征和部件环境命令。此外，还有一些命令可以针对焊接件制造过程进行优化。使用这些命令，可以对三组部件特征进行分类和操纵。您还可以选择创建示意焊缝或实体角焊和坡口焊，并将它们与模型几何图元相关联。焊接特征组包括：准备特征、焊道特征和焊后加工特征。

当创建或打开部件文件时，用户处于部件环境中。在部件环境中，可以创建部件特征（除了部件焊道特征外）。不能将这些特征收集到焊接特征组中，焊接特征组支持创建代表焊接件不同状态的工程图。

焊接件可以象其他任何零部件一样放置到部件、子部件或焊接件中。使用“装入零部件”命令选择和打开焊接件，然后将其放置到图形窗口中。

放置后，用户就可以通过激活子焊接件来编辑焊接特征组、改变可见性设置以及抑制各个特征。

可以像普通部件一样来衍生焊接件。在“实体”选项卡中，也可以衍生焊道。所有焊道将一起衍生；不能选择性地衍生它们。

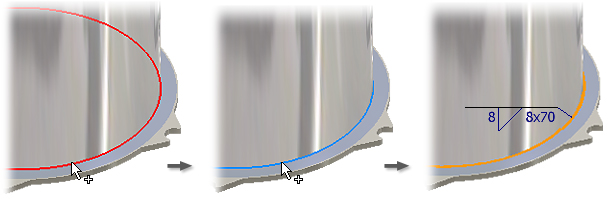

通过在模型中选择边或回路创建示意焊缝（二维和三维导线）。这是一种有效而简便的表达。可以通过选择 “iProperty”“物理特性”“包含示意焊缝”来要求物理特性中包含或排除示意焊缝。您可以指定“从表面到表面”终止方式（平行）来修剪示意焊道。

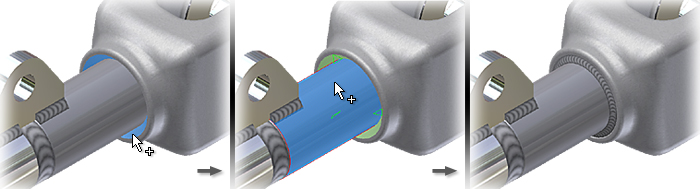

当两个或更多零部件之间没有物理间隙时，将广泛使用角焊（三维实体）。角焊还可以连接不接触的零部件之间的间隙。如果存在间隙，则角焊会跨越间隙，但不会穿出开口。您可以使用节距、长度和数量焊道参数创建间断角焊。您可以选择“外凸轮廓”、“内凹轮廓”或“平轮廓”选项控制焊接的加工形状（轮廓）。如果焊接不以某条边作为开始或结束，请选择“起始-长度”来指定偏移距离和长度值。您也可以使用部件工作平面或平面几何图元来指定“从表面到表面”终止点（仅平行），以确定角焊道的起始和结束位置。

当零部件由一段距离或间隙分隔时，坡口焊（三维实体）很有用。如果面集中的任何一个面没有选中“整面”，则必须提供填充方向或选择“径向填充”选项。选择“填充方向”使您可以指定坡口焊面集彼此投影的方向，以通过坡口焊道进行连接。如果不需要选择方向，则使用“径向填充”。您可以使用“忽略内部回路”选项来控制内部回路中的焊接是否存在。使用“链选面”选项可以简化选择相切面的过程。

要创建成功的焊接，通常需要角焊和坡口焊的组合。

使用“端部填充”命令可以明确指定要作为端部填充的面。
