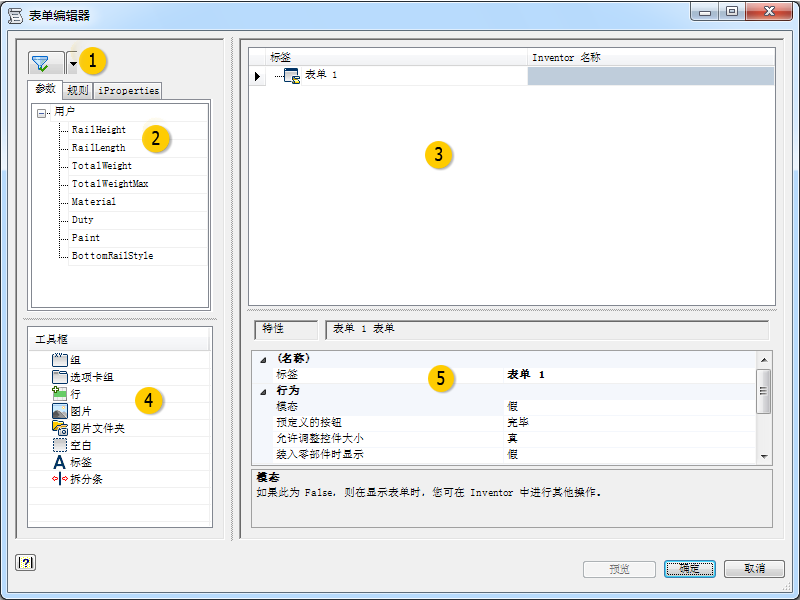

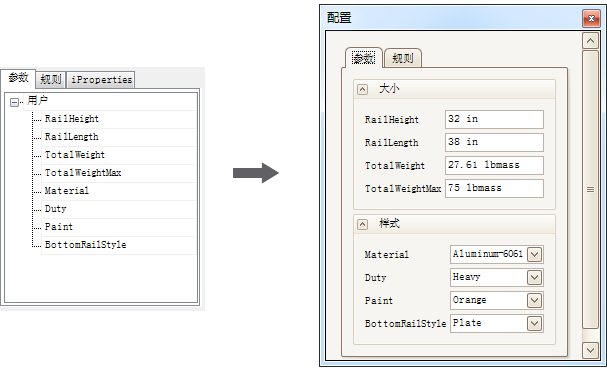

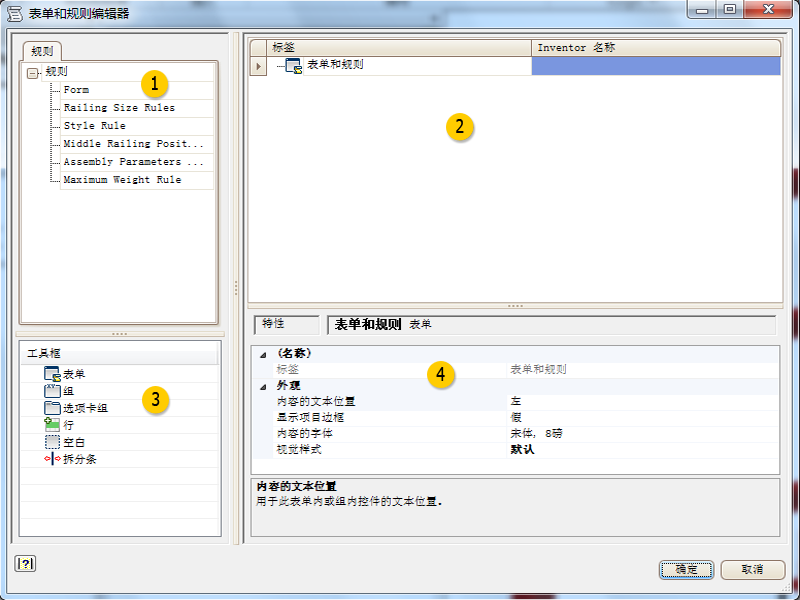

规则和表单

定义可收拢的代码区域和注释，可使规则文本区域更整洁。

代码区域

• 插入单引号（其后跟一个左方括号），以指示可收拢的代码区域的开始。使用单引号（其后跟一个右方括号），以指示可收拢的代码区域的结束。

• 单击节点图标 (-) 可收拢代码。


注释

• 在一行的开头插入三个单引号可将其定义为可收拢的注释。如果注释占了多行，请在每行的开头均插入三个单引号。

• 单击节点图标 (-) 可收拢注释。


在规则文本区域中使用以下关联菜单选项可操控可收拢的代码区域和注释：

• 单击鼠标右键，然后选择“节点显示”“切换当前代码节点显示”，可在光标位置展开和收拢代码区域或注释。
• 单击鼠标右键，然后选择“节点显示”“切换所有代码节点显示”，可展开和收拢规则中的所有可收拢代码区域和注释。
• 单击鼠标右键，然后选择“节点显示”“停止代码节点显示”，可禁用所有节点显示功能和展开所有收拢的代码区域或注释。节点显示树也会从显示中删除。若要启用节点显示功能，请单击鼠标右键并选择“节点显示”“启动代码节点显示”。

“iLogic 浏览器”包含一个外部规则选项卡。通过此选项卡，您可以加载外部规则或创建新外部规则。

使现有规则成为外部规则的步骤：

1. 打开规则。
2. 复制代码。
3. 创建新的外部规则，并将代码粘贴到新规则中。

将外部规则另存为 .iLogicVb 文件（建议使用此扩展名），或者另存为 .vb 或 .txt 文件。将外部规则保存到从其他规则中运行这些外部规则时能够找到的文件夹中。iLogic 会按照所列顺序在以下文件夹中查找外部规则文件：

• 当前的 Inventor 文档所在的文件夹（允许复制模型以及关联的规则）
• 当前的 Inventor 项目工作空间文件夹
• 在 iLogic 配置中设定的文件夹列表（通常用于工作组或公司规则）

“iLogic 浏览器”为树中的顶部节点（“文件中的外部规则”）及每个规则提供关联菜单。

您可以为“iLogic 浏览器”中显示的外部规则加入图标。在规则文件所在的文件夹中创建一个与规则文件同名的 .bmp 文件（建议大小为 16 ｘ 16）。

例如，如果外部规则名为 Custom Checks Rule.iLogicVb，则将该图标文件命名为 Custom Checks Rule.bmp。

创建位图图像后，重新启动 Autodesk Inventor 即可显示该图标。Autodesk Inventor 运行时，您无法编辑该图标。

若要编辑外部规则，请打开“编辑规则”对话框，然后双击树中的规则以进行编辑。

也可以使用外部程序（例如“记事本”）来编辑规则。保存规则后，在树中使用关联菜单中的“从文件重新加载”可将更改带入 Inventor 中。

外部规则不会为响应特定参数更改而自动运行。与内部规则不同，参数名称不能自动用作规则变量。

例如，以下规则语句无法执行：

d1 = d0 * 0.5

而应使用以下语句：

Parameter("d1") = Parameter("d0") * 0.5

此语句适用于具有名为 d0 和 d1 的参数的任何零件或部件。该语句可用于对共享相同项目的相关零件执行操作。

1. 在“编辑规则”对话框的“向导”选项卡上单击“为对话框创建规则”。

   “打开 DLL 文件”对话框会显示包含先前创建的 DLL 文件的 iLogicAdd 文件夹的内容。

   注意您可能需要创建 iLogicAdd 文件夹，路径为 C:\Program Files\Autodesk\Inventor {版本号}\Bin\iLogicAdd。
2. 选择 DLL 以使用相应的类别和变量名称填充“外部 DLL 的规则”对话框。
3. 单击“确定”以生成代码。


1. 在“编辑规则”对话框的“向导”选项卡上单击“捕获当前视图”。
2. 从“捕获视图”对话框中选择一个大小选项。
   • 保存并恢复当前视图范围 - 将视图恢复为规则捕获视图时的方向和缩放设置。
   • 恢复时不更改视图大小 - 将模型移动至显示屏中心并设定方向，但不更改缩放比例。
   • 恢复时调整为模型大小 - 将模型移动至显示屏的中间位置并填充显示屏（与“全部缩放”相同）。
3. 单击“确定”以生成代码。

使用此向导创建生成消息框的规则。

1. 在“编辑规则”对话框的“向导”选项卡上单击“消息框”。
2. 输入要显示在消息框顶部的标题。
3. 选择要显示在消息框上的按钮组合。
4. 指定默认按钮，方法是根据按钮选集，选择与该按钮在按钮顺序中的相对位置对应的号码。

   例如，如果您选择了“YesNoCancel”作为按钮方案，而您的默认按钮为“No”，则应选择 “2”。

5. 选择要显示在消息框中的状态图标。
6. 输入要显示在消息框中的文字，应置于双引号内。
7. 单击“预览”以显示使用您选择的项目的消息框。
8. 单击“确定”以生成代码。

1. 在“编辑规则”对话框的“向导”选项卡上单击“参数极限值”。
2. 输入参数名称。
3. 指定最大值和最小值。
4. 输入要针对最大值和最小值超范围情况显示的消息标题和消息正文。
5. 单击“应用”以生成代码，或单击“默认消息”以将消息重置为其默认文字。

1. 如果您的计算机上还没有安装 Visual Basic 2008 Express，请从 Microsoft^® 网站下载并进行安装。该下载是免费的。
2. 打开 Visual Basic 2008 Express，然后创建类库类型的项目。
3. 将该项目命名为 ClassLibrary1（默认名称），然后单击“确定”。将您键入的名称准确地记在一张纸上。以后此名称在这些指令中十分重要。

   系统将显示一个新窗口，“方案资源管理器”位于该窗口的右上角。

4. 在“方案资源管理器”中，在该项目名称上单击鼠标右键并选择“添加”，然后从子菜单中选择“新建项”。系统将显示“添加新项”对话框。
5. 选择“对话框”模板，然后单击“添加”。

   系统将在 Windows Form Designer 中显示对话框的图形视图。您可以使用此界面将控件添加至对话框。

   屏幕左侧的“工具箱”列出了您可以添加至对话框的控件。对于此项目，请添加文本框以显示 Inventor 参数的值，并且可让您编辑该参数。

6. 从“工具箱”面板的“常用控件”组中单击“文本框”并将其拖放至对话框中的灰色区域。您可以根据需要重新调整对话框的大小。
7. 为该文本框添加标签，以显示参数名称。

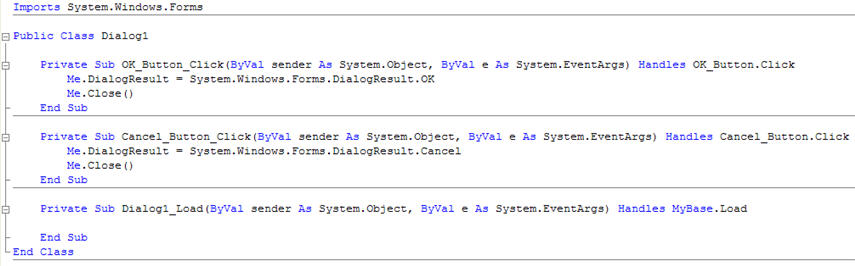

8. 小心避开标签和文本框，双击对话框的背景以显示代码编辑器。系统将显示以下代码。

9. 立即将光标移动至以下行下方 -

   Public Class Dialog1

10. 添加此行 -

    Public d0 As Double

11. 将光标放在子例程 OK_Button_Click 的顶部，Me.DialogResult... 语句的前面，然后按 Enter 键以添加新行。
12. 在新行上，添加 -

    d0 = TextBox1.Text

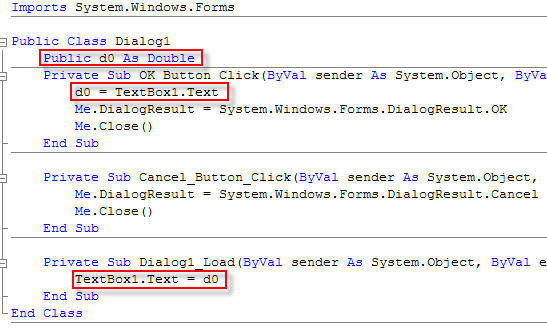

    您的代码显示如下 -


13. 使用“文件”“保存”或者“文件”“全部保存”保存您的工作。

    现在，您基本可以构建项目了。当您执行构建操作时，Visual Basic 会创建 DLL 文件。您可以通过修改构建操作的输出路径指定 Visual Basic 创建此文件的位置。

14. 单击项目标题所在的选项卡，然后再次单击“编译”选项卡。输出路径为 -

    Program Files\Autodesk\Inventor {版本号}\Bin\iLogicAdd\

15. 若要构建项目，请在顶部的菜单中单击“构建”选项卡。如果构建过程成功完成，则会在屏幕左下角的状态栏中显示“构建成功”消息。
16. 使用“全部保存”再次保存您的工作，并打开 Inventor。
17. 使用“添加规则”创建名为 Form Rule 的规则，该规则由以下代码组成 -

    AddReference "ClassLibrary1"
    Sub Main()
    dim dlg as new ClassLibrary1.Dialog1
    dlg.d0 = d0
    i = dlg.ShowDialog()
    if (i = vbOK)then
    d0 = dlg.d0
    end if
    End Sub

    注意也可以使用“编辑规则”对话框的“向导”选项卡上的“为对话框创建规则”创建此代码。

    此规则会将 Inventor 参数 d0 的当前值发送给对话框，然后显示该对话框。使用对话框的用户可以在对话框中编辑该值。如果该用户单击“确定”，则会将对话框中的值重新指定给该参数。

创建可让您显示并修改某些参数值的对话框的步骤：

1. 打开 Visual Studio。
2. 创建类库类型的项目。
3. 在“方案资源管理器”中，在该项目名称上单击鼠标右键，然后依次选择“添加”“新建项”“对话框”。

   系统将在 Windows Form Designer 中显示对话框的图形视图。您可以使用此界面将控件添加至对话框。

4. 单击“视图”“工具箱”以预览可用的控件。
5. 如果您需要有显示 Inventor 参数值并进行编辑的功能，请添加文本框控件。为每个文本框添加标签，以显示参数名称。
6. 双击对话框的背景。

   代码编辑器将显示在名为 Dialog1_Load 的新子例程中。

7. 在此子例程中，在子例程结尾前面添加此行 -

   TextBox1.Text = d0

8. 将光标移动至以下行下方 -

   Public Class Dialog1

9. 添加此行 -

   Public d0 As Double

10. 在名为 OK_Button_Click 的子例程顶部添加此行 -

    d0 = TextBox1.Text

    现在您的代码显示如下 -

    Imports System.Windows.Forms
    Public Class Dialog1
    Public d0 As Double
    Private Sub OK_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles OK_Button.Click
      Me.DialogResult = System.Windows.Forms.DialogResult.OK
      Me.Close()
    End Sub
    Private Sub Cancel_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Cancel_Button.Click
      Me.DialogResult = System.Windows.Forms.DialogResult.Cancel
      Me.Close()
    End Sub
    Private Sub Dialog1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
       TextBox1.Text = d0
    End Sub
    End Class

11. 构建项目，并使用“文件”“全部保存”保存项目。

构建项目的同时会创建一个 DLL。您可以：

• 将该 DLL 复制到 iLogicAdd 目录中，该目录位于 Autodesk Inventor 程序的 Bin 目录下（通常位于 C:\Program Files\Autodesk\Inventor {版本号}\Bin\iLogicAdd）。
• 更改项目设置，以将该 DLL 自动发送至该目录。使用 “iLogic 配置”命令可更改 iLogic 查找 DLL 的目录。请参见“展开 iLogic 功能”，以获取有关在规则中使用 DLL 文件的详细信息。

以下示例规则使用对话框：

AddReference "ClassLibrary1"
Sub Main()
dim dlg as new ClassLibrary1.Dialog1
dlg.d0 = d0
i = dlg.ShowDialog()
if (i = vbOK) then
d0= dlg.d0
end if
End Sub

此规则会将 Inventor 参数 d0 的当前值发送给对话框，然后显示该对话框。使用对话框的用户可以在对话框中编辑该值。如果该用户单击“确定”，则会将对话框中的值重新指定给该参数。

可以自动生成类似的对话框代码。在“编辑规则”对话框中，选择“向导”选项卡，然后选择“为对话框创建规则”。
