模型參數

在編輯方塊中輸入標註或其他值時，會將該值定義為模型的參數，並為其指定預設名稱 (例如 d0、d1 或 d2)。在編輯方塊中輸入值時，您可以取代預設並指定參數名稱。

例如，如果您要將草圖輪廓擠出 2 mm 高度，請在「擠出」對話方塊中的「距離」編輯方塊中輸入 2 mm。執行擠出指令時，將建立預設參數 (例如 d0)，並為其指定 2 mm 這個值。但是，如果您輸入的是 HT = 2 mm，則 Inventor 會剖析此表示式，並建立具有指定的值 2 mm 的參數 HT。使用此方式，您可以建立有意義的參數名稱，以供參考和隨後使用。

若要變更參數名稱或值，請以類似的方式使用該編輯方塊。讓我們假定您要將先前範例中的參數名稱從 HT 變更為 HGHT。您可以編輯擠出特徵並在「距離」編輯方塊中輸入 HGHT=2 mm。執行該指令後，HT 參數會由 HGHT 參數所取代。

在編輯方塊中輸入標註或其他值時，會將該值定義為模型的參數，並為其指定預設名稱 (例如 d0、d1 或 d2)。您可以使用「參數」指令更名既有參數以及變更參數值。也可以透過變更參數的方程式來變更參數的值。

在功能區中，按一下 「管理」頁籤 「參數」面板 「參數」。 在「參數」對話方塊中，找出要變更的參數。 若要變更「參數名稱」、「方程式」或「註釋」，請按一下對應的框，來選取既有的值，再輸入新值。 按 Enter 鍵，儲存此變更。 若要更新模型，請在快速存取工具列上按一下「更新」。 注意事項只能編輯一般標註。若要將從動 (參考) 標註轉換為一般標註，請選取「型式」方塊，然後按一下「一般」。為避免過度約束草圖，您可能需要將其他標註轉換成從動標註。 秘訣您也可以透過編輯草圖標註或特徵來變更既有參數值。

您可以為降伏強度等值定義數值參數，並依名稱指定這些參數以設定模型中的標註或其他測量的值。

在功能區中，按一下 「管理」頁籤 「參數」面板 「參數」。 在「參數」對話方塊中，從下拉式功能表中按一下「加入數值」，以將數值參數列加入至「使用者參數」表格。 在方塊中按一下以輸入參數名稱、單位和方程式。 在「單位」方塊中，開啟「單位類型」對話方塊，列示全部可用的單位類型。按一下以展開瀏覽器樹，並選取所要的類型。 如果參數是關鍵參數，請選取「關鍵」勾選方塊。 如果需要，可輸入註釋。 秘訣如果您在許多零件中使用相同的參數，則可以建立一個包含這些參數的樣板檔案。請將樣板儲存在建立新零件檔時所要使用的「樣板」資料夾中。

您可以定義文字參數 (例如顏色或其他描述性文字字串)，並依名稱指定這些參數，以在模型中設定值。切記，文字參數不支援表示式。

在功能區中，按一下 「管理」頁籤 「參數」面板 「參數」。 在「參數」對話方塊中，按一下「加入文字」以在「使用者參數」表格中加入文字參數列。 按一下「參數名稱」方塊以輸入名稱。 按一下「方程式」方塊以加入參數的值。 如果參數是關鍵參數，請選取「關鍵」勾選方塊。 如果需要，可輸入註釋。 秘訣如果您在許多零件中使用相同的參數，則可以建立一個包含這些參數的樣板檔案。請將樣板儲存在建立新零件檔時所要使用的「樣板」資料夾中。

您可以定義 true/false 參數，並依名稱指定這些參數，以在模型中設定 true 或 false 條件。切記，true/false 參數不支援表示式。

在功能區中，按一下 「管理」頁籤 「參數」面板 「參數」。 在「參數」對話方塊中，從下拉式功能表中按一下「加入 True/False」，以將布林參數列加入至「使用者參數」表格。 按一下「參數名稱」方塊以輸入名稱。 依需要按一下「方程式」方塊，將值從「True」變更為「False」。 如果參數是關鍵參數，請選取「關鍵」勾選方塊。 如果需要，可輸入註釋。 秘訣如果您在許多零件中使用相同的參數，則可以建立一個包含這些參數的樣板檔案。請將樣板儲存在建立新零件檔時所要使用的「樣板」資料夾中。

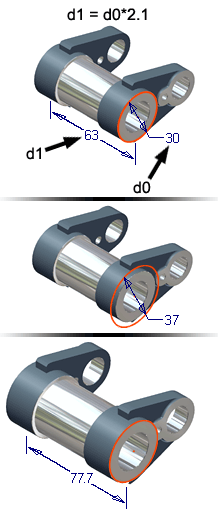

您可以為參數定義多個值；但是，在任意時刻，一個參數只能具有一個值。這些值實際上是表示式，因此數值參數的值清單項目可以是實際的參數表示式。

1. 在「參數」對話方塊中，在參數列上的任意位置按一下右鍵，然後選取「建立多值」以開啟「值清單編輯器」對話方塊。
2. 在「加入新項目」區域中輸入值，輸入時每個值單獨佔一行。依需要使用 Enter 鍵新增行。
3. 按一下「加入」以將值移至「值」欄位。
4. 按一下「確定」。

1. 在「參數」對話方塊中，按一下參數的「方程式」方塊，以顯示下拉式選取箭頭。
2. 按一下該箭頭以顯示值清單。

   如果還為該參數定義了自訂值，該值會包含在該清單中。

3. 從清單中選取新值。

1. 在「參數」對話方塊中，在參數的「方程式」方塊上按一下右鍵，然後選取「編輯多值清單」以顯示「值清單編輯器」對話方塊。
2. 編輯值清單。
   • 在「加入新項目」欄位中輸入新值，然後按一下「加入」以將新值移動至「值」欄位，或按一下「清除」以刪除輸入的值並重新開始輸入。
   • 在「值」欄位中選取值，然後按一下「刪除所選項目」，以從多值清單中移除值。
3. 結束時按一下「確定」。

您可以將自訂值加入至您擁有的多值參數。自訂值不是已為參數定義的值清單的一部分，但可從參數的「方程式」欄位中進行選取。您必須先針對參數啟用自訂值的使用，然後才能加入值。

1. 在「參數」對話方塊中，在參數的「方程式」方塊上按一下右鍵，然後選取「編輯多值清單」以顯示「值清單編輯器」對話方塊。
2. 選取「允許自訂值」。
3. 按一下「確定」以關閉「值清單編輯器」。
4. 按一下參數的「方程式」方塊中的箭頭以顯示值清單，然後選取新選項「<自訂值...>」。
5. 覆蓋「方程式」方塊中的值並按 Enter。

現在，自訂值即是「方程式」方塊中的可用值清單的成員，並且該值是目前選取的值。但是，自訂值不會包括在該參數的「值清單編輯器」中顯示的多值清單中。

您只能將一個自訂值加入至多值參數。如果嘗試加入其他自訂值，則會覆蓋前一個自訂值。

若要移除自訂值，請將該值變更為其中一個其他值，然後開啟參數的「值清單編輯器」，並取消選取「允許自訂值」勾選方塊。

1. 在「參數」對話方塊中，按一下「加入數值」以新增數值使用者參數。
2. 按一下「單位」欄，以開啟「單位類型」對話方塊。
3. 依需要展開群組，並按一下以選取單位類型。
4. 在「單位規格」方塊中，所選單位將加入至方塊中。若要建立複合的單位規格 (如英吋/秒)，可以用適當的運算符 (如乘、除、或乘冪) 將個別單位分開。

   如果願意，您可以直接在「單位規格」方塊中輸入單位。

5. 按一下「確定」，以在參數的「單位」欄中加入測量單位。

您可以根據特定準則選擇「參數」對話方塊中顯示的參數。

若要篩選參數的顯示，請從「篩選」清單 中選取篩選。

您還可以展開或收闔「模型參數」清單及「使用者參數」清單，以隱藏或顯示這些參數。

您可以減少「參數」對話方塊的顯示內容，以包括更少的欄和按鈕。

若要減少顯示內容，請按一下對話方塊底部的「<< 更少」。會相應地重調該對話方塊視窗的大小。該對話方塊會繼續在減少模式下顯示，直到您將其重新變更為完整顯示。

若要返回至完整顯示，請按一下對話方塊底部的「更多 >>」。

在「參數」對話方塊中，在參數列上的任意位置按一下右鍵，然後選取「刪除參數」。

加入兩個值以建立參數 DIST。等號將參數名稱與值分隔開。Autodesk Inventor 會分析表示式以建立參數 DIST 並為其指定方程式的值。

DIST = (4 mm + 25.4 mm)

假定預設單位是英吋和度。若要輸入帶有混合單位的表示式，請在表示式中使用轉換係數。

(2 in + 4 mm * 1 in / 25.4 mm)

Autodesk Inventor 保留了常用參數的內部值，例如 PI = 3.14159265359 和 e = 2.718281828459。您只需替代您的表示式所需要之值的參數。

(PI rad/ 4ul + (35 deg * PI rad / 180 deg))

編輯方塊帶有內建函數，其與其他值和參數以代數方式結合，以建立複雜的表示式。這裡要使用反正切函數，根據零件各邊的比率來計算角度。

30 deg + atan(4 in / 3 in)

若要表示無單位的值，請在編輯方塊中使用符號「ul」。儘管 Autodesk Inventor 能夠正確地解釋無單位的值，如表示式 3 * (3^2) (其中預設長度是 mm)，但最好還是使用明確的方式：

3 mm * (3 ul ^ 2 ul)

當輸入單位為英制單位時，分數輸入字串會保留在編輯方塊中 (例如，10’-6 1/2”)。如果顯示單位是英制單位類型 (英呎或英吋)，則參數值會在圖形視窗中顯示為分數。如果顯示單位是公制單位，則該值會在圖形視窗中顯示為小數。

如果顯示單位是英呎或英吋，則在編輯方塊中還有其他選項。參數的顯示類型。這些選項為：「已推論」、「小數」、「分數」和「建築」。「已推論」選項會根據輸入字串設定單位類型，並將類型顯示在括號中。「建築」選項會在參數中使用 ‘ 和 “ (10’-6 1/2”)。

當以這種格式輸入單位時，需要使用單引號標記 (‘) 和雙引號標記 (“)。如果不使用引號標記，則會將表示式做為方程式進行演算，而不會保留分數格式。您可以使用破折號 (-) 或空格分隔英呎和英吋值。

使用 Microsoft Excel 建立下列格式的工作表：

• 可在任何工作表儲存格中啟用資料。如果資料不是起始於儲存格 A1 中，請在您連結時指定 Inventor 中資料起始位置，或者嵌入 Excel 檔。如果您將欄標頭名稱用於儲存格中，請勿將該儲存格指定為資料起始位置。
• 資料項目可以按列或按欄進行排列，但它們的順序必須正確︰參數名稱、值或方程式、測量單位和注釋。
  注意事項Excel 中的資料順序不同於「Inventor 參數」對話方塊中的順序。
• 參數名稱和值必須有，其他項目是可選的。與參數名稱和值關聯的儲存格不得為空。
• 如果未指定參數的測量單位，則在使用參數時指定模型的預設單位。若要建立不含單位的參數，請在單位儲存格中輸入 UL。
• 您可以在工作表中包括欄或列標題或其他資訊，但它們不能在包含參數定義的儲存格區塊內。

建立並儲存參數工作表後，您可以在任何零件或組合模型中使用它。

1. 在 Autodesk Inventor 中開啟模型檔。
2. 在功能區中，按一下 「管理」頁籤 「參數」面板 「參數」。
3. 在「參數」對話方塊中，按一下「連結」可尋找和選取工作表。
4. 在「開啟」對話方塊中，指定工作表內參數資料 (不是欄標頭名稱) 的起始儲存格。
5. 選取「連結」或「嵌入」。選取「連結」以在多個檔案中共用相同的工作表參數。選取「嵌入」以在作用中模型中使用和編輯工作表參數，而不影響其他檔案。
   注意事項如果您在連結或嵌入檔案時沒有指定正確的起始儲存格，則 Inventor 不會顯示列值。若要變更起始儲存格，請在「參數」對話方塊中，於項目上按一下右鍵，然後選擇「編輯起始儲存格」。您還可以按一下右鍵並選擇「刪除資料夾」移除連結的或嵌入的資料。

您不能在「參數」對話方塊中編輯工作表中的參數。如果已連結工作表檔案，您可以在 Microsoft Excel 中開啟工作表並進行編輯。您可以使用下列程序來編輯連結工作表或嵌入工作表。

1. 在 Autodesk Inventor 中，開啟使用工作表的模型。
2. 在瀏覽器中，展開「第三方」資料夾。
3. 按兩下要編輯的工作表。工作表會在 Microsoft Excel 視窗中開啟，以便於編輯。
