視覺化結果

    目錄
    No headers

    為與檔案的全球座標系統有關的零件或組合計算實體位移和應力。您可以透過瀏覽器中的「結果」節點檢視這些計算的結果。

    「結果」瀏覽器節點中存在多個結果節點。您可以檢視應力、應變、位移、安全係數和接觸壓力結果。

    用於評估結果的其他指令包括:

    • 檢視覆疊於結果上的網面的功能
    • 快速展示負載極限位置的最小和最大視圖
    • 可讓您視覺增強負載效果,以便更容易檢視負載影響的變形調整
    • 體積出圖 (平滑描影和輪廓線)
    • 位移的動畫

    靜態分析

    對於靜態應力分析,您可以檢視以下內容:

    • 應變結果,包括應變張量以及主應變和等效應變
    • 接觸壓力 (牽引力)
    • 位移
    • 應力
    • 安全係數

    必須為結果出圖指定完全定義的材料性質,以便具有有意義的內容。您可以使用「型式與標準編輯器」檢閱任何材料的性質。可以從「指定材料」對話方塊中存取「型式與標準編輯器」。

    設計約束可以以幾何圖形為基礎:

    • 質量和體積
    • 位移元件
    • 應力元件
    • 其他適用欄位資料
    • 安全係數

    為零件或零件的組合計算應力狀態。根據彈性理論,在任意位置的材料的無窮小體積上之三維應力狀態包含正垂應力和剪切應力。

    三個正垂應力 (應力 XX、應力 YY 和應力 ZZ) 和三個剪切應力 (應力 XY、應力 YZ 和應力 XZ) 定義應力狀態。抗拉正垂應力為正;壓縮正垂應力為負。當剪切應力的兩個定義正軸線朝彼此旋轉時 (使用右手規則),剪切應力為正。

    模態分析

    建立模態分析會提供計算指定頻率數的自然震動頻率的方法。它包括與剛體移動相對應的頻率。例如,在無約束模擬中,前六個模式出現在 0Hz 處,這與六個剛體移動相對應。設計約束可以以幾何圖形為基礎或者是頻率。

    您可以將變形的造型製作成動畫,以展示與特定頻率相關的模態造型。輪廓線表示零件震動時零件的相對位移。模式造型影像有助於瞭解零件或組合的震動方式,但不表示實際位移。若要在給定頻率下尋找所有模式造型,請務必確定接下來的兩個或三個模式造型。

    「計算預載入的模式」選項首先執行結構靜態模擬並確定應力,然後在給定的預應力條件下計算模式。在沒有選取選項的情況下,程式會忽略為頻率模擬定義的任何結構負載。

    程序

    顯示結果

    執行模擬後,會更新幾何面域來以體積出圖的方式顯示分析類型的結果 (預設顯示)。各種結果類型會移植「結果」瀏覽器資料夾。若要查看您可以檢視的各種結果,請展開「結果」資料夾。

    模擬類型顯示的結果

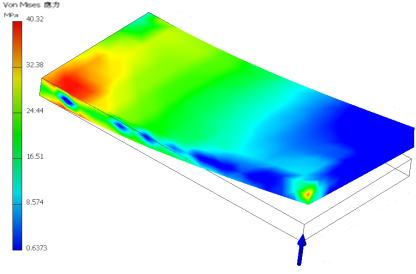

    靜態分析顯示 Von Mises 應力出圖

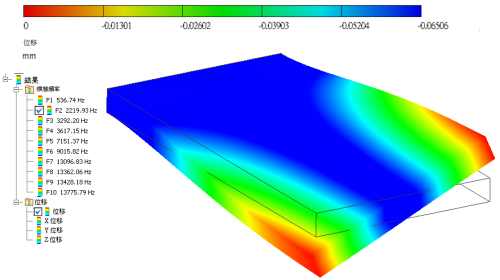

    模態分析顯示第一個頻率模式。

    若要檢視其他結果,請在與您要查看的結果相對應的瀏覽器節點上按一下右鍵並按一下「啟用」,或在「結果」瀏覽器節點上按兩下。會更新圖形面域,以顯示所選結果類型。

    注意事項按兩下作用中的結果節點可結束結果顯示。

    存在數個可用於解釋模擬結果的顯示選項。

    體積出圖

    圖形面域顯示體積出圖,顏色列顯示在圖形面域中展示的變數的範圍。顏色順序如下 (從高值到底值):紅、橙、黃、綠、青和藍。

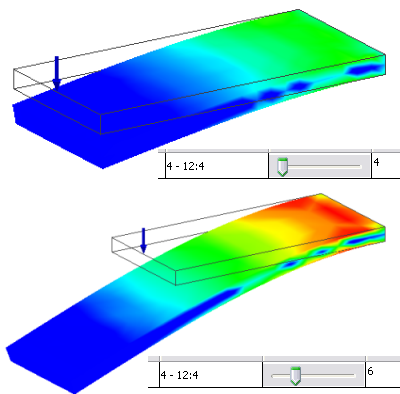

    參數式研究規劃

    對於參數式研究,您可以移動參數式表格中的滑棒以顯示不同的規劃。如果未產生規劃,則會在圖形面域中顯示「無法使用」訊息。您可以在參數列上按一下右鍵,然後選取「產生單一規劃」或執行模擬以解析規劃。

    平滑出圖

    平滑描影是所有結果類型的預設出圖簡報,無論是靜態分析模擬亦或模態分析模擬。顏色從一個到下一個進行混成。

    輪廓線出圖

    輪廓線出圖使用嚴格的顯帶方法顯示顏色。可清晰地看到顏色分離。

    變更描影顯示:

    1. 在「顯示」面板中,按一下「描影顯示」指令以顯示下拉式清單。
    2. 從「平滑描影」、「輪廓線描影」和「無描影」中進行選取。會更新圖形面域。

    網面

    您可以隨時按一下「網面視圖」覆疊體積出圖上的網面。定義網面後,「網面視圖」指令為「打開/關閉」顯示開關。

    XY 出圖

    透過參數式研究,您可以檢視作為二維 XY 出圖的結果。

    1. 在瀏覽器中,選取您感興趣的要在出圖中查看的結果類型 (Von Mises 應力、位移等)。
    2. 在參數列上按一下右鍵,然後按一下「XY 出圖」。會在圖形面域上顯示具有 XY 出圖的視窗。該視窗是可以重調大小的。

    下面的影像來自作為先前影像的同一模擬。但是,XY 出圖用於位移結果,而不是 Von Mises 應力。

    收斂出圖

    您可以定義用於實現解決方案的收斂準則。然後,您可以檢視產生的收斂出圖,該出圖展示使用的細分數以及與每個細分相關的參數值。

    若要檢視結果收斂的 XY 出圖,您必須對「收斂設定」進行編輯,並將「最大 H 細分數」設定為大於零。在瀏覽器中的「結果」資料夾節點上按一下右鍵,然後按一下「收斂出圖」。在「收斂設定」對話方塊中設定收斂準則。

    1. 在「準備」面板中,按一下「收斂設定」。將顯示此對話方塊。
    2. 指定所需收斂的「停止準則」百分比。
    3. 指定要對其執行收斂的「結果類型」
    4. 指定任意「幾何選取」
    5. 指定要使用的「最大 H 細分數」
    6. 指定「H 細分門檻」
    7. 在「解析」面板中,按一下「模擬」。使模擬完成。
    8. 在「結果」面板中,按一下「收斂出圖」。出圖顯示在圖形面域上的視窗中。

    變形出圖

    在大多數情形下,與整體模型大小相比,真正的幾何圖形變形微不足道。為了瞭解發生變形的位置,會提供自動誇大效果。「調整位移顯示」指令提供以下顯示選項:

    • 未變形
    • 實際
    • 調整 x0.5
    • 調整 x1
    • 調整 x2
    • 調整 x5

    體積出圖顯示後,請選取其中一個顯示選項以誇大變形。

    動畫結果

    您可以將模擬結果製作成動畫,並透過產生視訊輸出保留錄製的動畫。

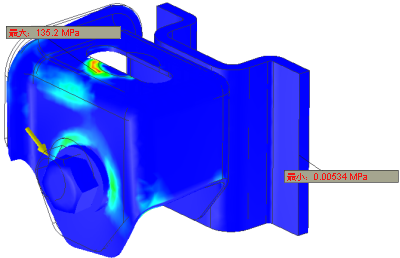

    最大和最小結果

    用於輕鬆找到最大和最小結果值的指令位於「顯示」面板中。

    按一下「最大結果」 指令,以在發生此情形的點處顯示註解。

    按一下「最小結果」 指令,以在發生此情形的點處顯示註解。

    探測標示

    您可以使用「探測」 指令,以指定興趣點處結果類型和值的標示來標識興趣點。您可以根據需要註解任意數目的點。「探測標示」 指令可打開和關閉這些標示的可見性。

    邊界條件

    「邊界條件」 指令可打開和關閉負載指示器的顯示,該指示器指向要套用負載的位置。

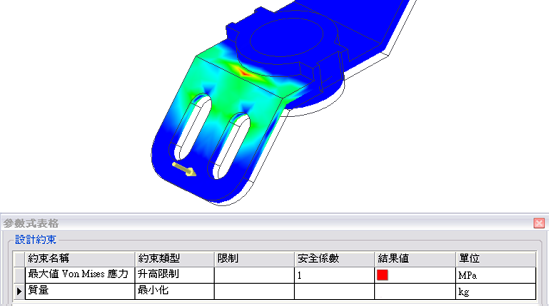

    最佳化模擬

    若要檢視不同參數式值的結果,請在參數式表格上移動滑棒。如果模擬結果準備好進行評估,您可以顯示每個參數或參數變更結果的圖表。

    透過設定對某些約束值的限制並最小化其他值來最佳化和篩選結果。在參數式表格的「設計約束」區段,將約束的狀態設定為某類限制。指定限制的值和安全係數。然後,將另一個約束的狀態變更為「最小化」。會規劃更新,並顯示具有最小化的值的結果。如果存在符合所有限制的既有規劃,則會顯示它。否則,結果會違反某個約束。

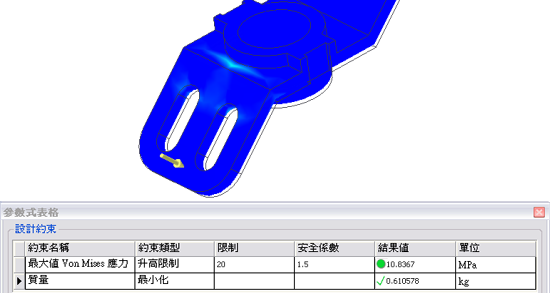

    顯示最佳化的解決方案後,您仍可以移動滑棒。約束值會為最佳化的約束顯示綠色勾選標記。對於具有安全係數的限制約束,會顯示著色的造型,以指示是否超過約束。綠色圓形指示該值處於可接受的範圍之內,紅色方形指示該值處於可接受的範圍之外。

    探測結果

    執行模擬後,您可以查看模型上給定點的結果值。您可以使用「探測」指令指定點,使用「探測標示」指令控制探測標示可見性。

    執行模擬後,探測點:

    1. 在功能區中,按一下 「應力分析」頁籤 「結果」面板 「探測」
    2. 在模型上,按一下感興趣的點。會顯示具有至該點的引線的標示。
    3. 您可以探測多個點。
    4. 您還可以操控標示,以更清楚地檢視模擬資訊 (請參閱〈視覺化結果〉)。

    在圖形視窗中操控標示

    在圖形視窗中操控標示 (包括與結果探測、最小值和最大值及網面錯誤關聯的標示),以便更好地檢視和顯示模擬資訊。您可以變更放置標示的初始距離、拖曳標示並重置標示的位置。

    初始標示放置

    您可以依需要相對於您在模型中按一下滑鼠的位置定義標示的初始放置距離:

    1. 在功能區中,按一下 「應力分析」頁籤 「設定」面板 「應力分析設定」
    2. 在「一般」頁籤上,將「初始標示放置距離」設定變更為模型邊界框對角線的百分比值。
      注意事項 變更此設定不會影響既有標示的位置。

    移動標示

    1. 在圖形視窗中,逐一選取或一次性選取多個適當的標示。
    2. 按一下其中一個選取的標示並將其拖曳至新位置。
      注意事項若要取消作業並將標示返回到之前的位置,請在拖曳時按 Esc。

    重置標示位置

    將選取的標示重置到初始位置:

    1. 在圖形視窗中,逐一選取或一次性選取多個適當的標示。
    2. 按一下右鍵並選取「重置位置」。

    若要在圖形視窗中重新定位所有標示,請在任一標示上按一下右鍵,然後選取「重置所有位置」。

    注意事項將選取篩選變更為「選取草圖特徵」,或旋轉視圖以選取置於零件後面的標示。

    變更模式造型

    您可以透過啟用由瀏覽器節點表示的相應模式出圖來檢視與特定頻率相關的零件的變形。輪廓線表示零件振動時的相對變形。依預設,會產生八個頻率模式和位移節點的結果。

    1. 在應力分析瀏覽器上,展開「結果」下的「模態頻率」子資料夾。
    2. 在您感興趣查看的顯示在圖形面域中的頻率上按兩下。

    將結果製作成動畫

    您可以將結果製作成動畫並觀察以影像順序建置的位移或應力。動畫重播一系列作為動畫的影像 (您確定數量)。您可以錄製動畫。

    開始動畫:

    1. 在「結果」面板中,按一下「動畫」
    2. 在該對話方塊中,指定「步長」數量,可類比您要整體循環以查看位移變更的影像。若要具有更為平滑或更慢的動畫,請增大步長數。有效數字範圍為 3 到 30 個步長。
    3. 如果在動畫過程中您不希望原始模型顯示在線架構中,請取消勾選「展示原始模型」選項。
    4. 按一下「錄製」 建立 AVI,將視訊編解碼指定為該程序的一部分。
    5. 指定重播速度
    6. 按一下「播放」 觀看動畫。您可以暫停重播。
    7. 使用「停止」 或按一下「確定」結束動畫播放。

    將參數式研究的位移製作成動畫後,在滑棒上按一下變更參數值,並取消「動畫」指令。變更值,然後按一下「動畫」。

    修改顏色列

    顏色列顯示要展示的結果的範圍。將列範圍設定為作為預設的「自動」。Inventor 指定值範圍,以供顯示。顏色列張貼在圖形面域中,並可以透過啟用「顏色列」指令重新定位在圖形面域中。顏色列顯示以階段作業為基礎的修改,並且不在兩個階段作業之間持續。

    您可以修改上限、下限、顏色類型,並變更顏色列的可見性、位置和大小。

    修改顏色列的範圍或位置:

    1. 在功能區列中,按一下「顏色列」,以顯示「顏色列設定」對話方塊。
    2. 從最大和/或最小限制設定中移除勾選。
    3. 在「編輯」欄位中,指定其他值作為範圍的最大/最小值。
    4. 如果您不喜歡顏色列的預設位置,請使用其中一個位置選項指定另一個位置。
    5. 完成修改顯示參數後,按一下「確定」呼叫變更並關閉該對話方塊。

    建立結果參數

    可以將模擬中的各種結果作為模型中的參數輸出。

    建立結果參數:

    • 「結果」瀏覽器節點上按一下右鍵並按一下「建立結果參數」

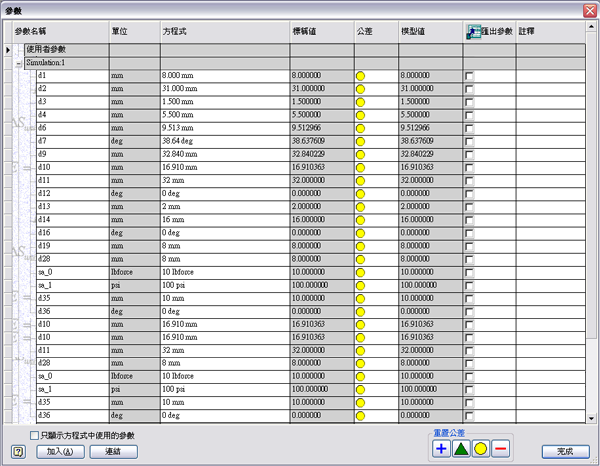

    檢視結果參數:

    1. 在功能區列中,按一下「管理」頁籤
    2. 「管理」頁籤上的「參數」面板中按一下「參數」指令。結果參數已加入到其他模型參數清單中。

    參考

    顏色列設定

    顏色列顯示要展示的結果的範圍。顏色列張貼在圖形面域中,並可以透過啟用「顏色列」指令重新定位在圖形面域中。

    存取:

    功能區:「應力分析」頁籤 「顯示」面板 「顏色列」
    可見性控制作用中結果類型的顏色列的可見性。勾選 (預設) 後,會顯示顏色列。清除勾選標記以隱藏顏色列。
    注意事項此設定僅會影響作用中結果。
    顏色列設定
      最大顯示計算的最大門檻值。取消勾選「最大值」以啟用手動門檻設定。依需要輸入所需的值。重新勾選「最大」會將最大門檻設定回計算的值。最大門檻必須永遠大於最小門檻。
      顏色數指定要顯示在顏色列中的顏色數或單色描影數。有效輸入是從 2 至 12。您可以輸入數字,或使用 + (增加) 或 - (減少) 來變更值。
      絕對值此選項依預設不勾選;勾選後,會以絕對值的方式顯示所有結果值,並且顏色列會反映那些值。勾選此選項後,最大和最小門檻的負值無效。
      最小顯示計算的最小門檻值。取消勾選「最小值」以啟用手動門檻設定。依需要輸入所需的值。重新勾選「最小」會將最小門檻設定回計算的值。最小門檻必須永遠小於最大門檻。

    注意事項如果「平滑描影」處於作用中狀態,則會停用顏色列設定,並且使用的顏色數為 5。
    顏色類型


    設定列比例以與顏色一起顯示。



    設定列比例以顯示為單色或灰階。

    位置
      頂部將顏色列水平定位於圖形面域的中上部。
      底部將顏色列水平定位於圖形面域的中下部。
      右側沿圖形面域的右側垂直定位顏色列。
      左側沿圖形面域的左側垂直定位顏色列。
      右上水平將顏色列水平定位於圖形面域的右上部。
      右上垂直將顏色列垂直定位於圖形面域的右上部。
      左上水平將顏色列水平定位於圖形面域的左上部。
      左上垂直將顏色列垂直定位於圖形面域的左上部。
      右下水平將顏色列水平定位於圖形面域的右下部。
      右下垂直將顏色列垂直定位於圖形面域的右下部。
      左下水平將顏色列水平定位於圖形面域的左下部。
      左下垂直將顏色列垂直定位於圖形面域的左下部。
    大小
      標準將顏色列設定為固定高度。依預設設定。
      緊密將顏色列設定為最小高度。
      佈滿視窗設定顏色列,以便其大小是圖形面域的百分比。如果面域變更大小,則會更新顏色列,並按比例變更其大小。

    收斂出圖

    「收斂出圖」指令會在對話方塊中顯示出圖。出圖將顯示:

    • 解決方案進行收斂所需的細分數 (如果達到收斂),或需要細分所需的解決方案步驟數。
    • 與每個細分相關的值。

    右上角的視窗關閉按鈕會關閉該對話方塊。

    若要變更出圖結果準則,請在出圖窗格中的任意開放空間中按一下右鍵。然後,按一下「出圖選項」。

    存取:

    功能區:「應力分析」頁籤 「結果」面板 「收斂出圖」
    收斂率以 XY 出圖的方式顯示出圖的收斂率。
    結果類型顯示所選結果類型。在「收斂設定」對話方塊中指定結果類型。
    顯示所選結果類型的值範圍。
    解決方案步驟顯示執行的解決方案步驟數,以達到指定的收斂準則。

    出圖選項...

    設定
      結果元件

    顯示所選結果類型。在「收斂設定」對話方塊中指定結果類型。可用的結果元件包括:

    • Von Mises 應力
    • 第一原則應力
    • 第三原則應力
    • 位移
      模式編號指定要顯示在出圖窗格中的模式。僅為模態分析結果啟用。
    確定   顯示所選結果元件的出圖。關閉該對話方塊。
    取消   取消該對話方塊以及所做的任何選取變更。會繼續顯示先前的出圖。

    反作用力

    為在面、邊和頂點上套用的約束顯示「反作用力」和「反作用力矩」。計算反作用力包括沿邊界邊和頂點作用的力。當約束共用某些邊或頂點時,力的整體總和可能不平衡。如果套用的約束與其他約束共用某個表面、邊或頂點,則反作用力和力矩可能會不一致。

    存取:

    「模擬瀏覽器」「約束」節點 關聯式功能表 「反作用力」

    對於固定約束、銷約束和無摩擦約束,會根據所選約束顯示「反作用力」。

    「反作用力」不會顯示值,除非已執行某個模擬。如果約束受到抑制,則不會啟用指令。

    依預設,「反作用力」包括在產生的報告中。您可以選擇從報告中排除此資訊。

    反作用力
      總計顯示總反作用力。
      X顯示 X 元件反作用力。
      Y顯示 Y 元件反作用力。
      Z顯示 Z 元件反作用力。
    反作用力矩
      總計顯示有關約束形心的反作用力矩的總大小。
      X顯示有關約束形心 X 軸線的反作用力矩分量的值。
      Y顯示有關約束形心 Y 軸線的反作用力矩分量的值。
      Z顯示有關約束形心 Z 軸線的反作用力矩分量的值。

    相同比例

    存取:

    功能區:「應力分析」頁籤 「顯示」面板 「相同比例」

    對於參數式研究特別有用 (依預設,「相同比例」為「關閉」)。

    此指令處於啟用狀態並且滑動參數控制時,使用均勻比例會立即看到結果更新。顏色列根據參數結果集中的最大值和最小值調整比例。

    此指令很有用的其他情形為檢視模擬結果和隱藏元件本體時。比例仍然相同,並且不會調整比例來反映從視圖中排除的元件。

    動畫結果

    將所選模擬結果製作成動畫。增大重播的步長數目或影像之間更平滑轉移的錄製。

    存取:

    功能區:「應力分析」頁籤 「結果」面板 「動畫」

    在圖形視窗中播放動畫。

    暫停動畫。

    停止動畫。

    以 AVI 格式錄製結果動畫。可以指定要用於錄製的檔名和編碼/解碼器。會顯示作業系統編碼/解碼器選取指令和編碼/解碼器清單。
    展示原始指定原始模型造型在動畫重播過程中可見。如果未選取該選項,則原始線架構會顯示為變形模型上的覆疊。預設為已勾選。
    速度指定動畫重播速度。有五種選擇:「最慢」、「慢」、「正常」、「快」和「最快」。預設為「正常」。
    步長指定用於重播動畫的步長數目。可以將步長視為與影像或框架等效。預設為 10 個步長。步長的有效輸入範圍為 3 到 30。

    探測

    顯示模型上的特定點的模擬結果。

    存取:

    功能區:「應力分析」頁籤 「結果」面板 「探測」
    1. 「結果」面板上,按一下「探測」
    2. 選取模型上的點。

      點的結果顯示在浮動在具有至所選點的引線的模型之上的標示中。

    3. 您可以選取多個點。每個點均具有引線和標示。
    4. 使用關聯式功能表指令可透過以下方式之一修改標示 (另請參閱〈視覺化結果〉)

    關聯式功能表指令

    編輯位置顯示「探測座標」對話方塊。您可以使用 X、Y 和 Z 座標值編輯 3D 空間中的探測位置。
    探測標示依預設,在建立探測後顯示探測標示。按一下此指令切換所有探測標示的可見性。
    刪除探測刪除所選探測。
    刪除所有探測刪除模擬中的所有探測。
    重置位置重置所選探測的位置。
    重置所有位置重置模擬中的所有探測的位置。

    探測標示

    您可以探測模型的多個點。對於每個探測的點,均會顯示引線和標示。

    存取:

    功能區:「應力分析」頁籤 「顯示」面板 「探測標示」

    「顯示」面板上,按一下「探測標示」。依預設,該指令處於打開狀態,並且是可見性開關。您已指定的所有探測點均會在使用該指令後顯示其相關引線和標示。在您取消使用該指令後,所有探測點均會隱藏。

    注意事項如果操控標示,則不論是否啟用「探測標示」,均會保留新位置。

    建立結果參數

    依需要建立模擬結果的輸出參數。將參數加入至模型參數並從模型參數指令中存取。輸出參數群組到具有模擬名稱的資料夾中。

    存取:

    「結果」瀏覽器節點上按一下右鍵並選取「建立結果參數」

    當您需要模型和使用者定義的參數時,使用模型參數指令存取輸出參數。

    檢視結果參數:

    1. 在功能區列中,按一下「管理」頁籤
    2. 在「管理」頁籤上,於「參數」面板中,按一下「參數」指令。

    模擬記錄

    顯示所執行的模擬的內容。

    存取:

    「結果」瀏覽器節點上按一下右鍵並選取「模擬記錄」
    (記錄檔)顯示記錄檔的路徑和檔名。
    可捲動文字方塊

    顯示模擬記錄資訊。資訊包括:

    • 開始時間
    • 規劃數
    • 預設網面
    • 解析時間
    • 收斂率
    • 成功的 H 細分數
    • 完成時間
    • 總時間
    開啟資料夾 開啟記錄檔所在的資料夾。
    複製將所選的內容複製到剪貼簿。在目標文件中使用「貼上」放置複製的內容。
    清除從文字欄位和記錄檔中移除記錄內容。會保留記錄檔。
