視覺化結果

    程序 | 參考

    模擬更新時，會顯示上一個作用中的結果類型。您可以透過瀏覽器中的「結果」節點檢視這些計算的結果。

    在「結果」瀏覽器節點中有多種結果節點。您可以檢視力、力矩、法向應力、剪應力和扭轉應力結果。對於模態分析，請在「模態頻率」資料夾中檢視結果。

    在瀏覽器中啟用一項結果時，會顯示所有樑上的顏色對映，並帶有顏色圖表。顏色列會遵循指定結果類型 (數量) 的設定。樑會以特定比例顯示，以展示每個計算結果的顏色圖表。

    用於評估結果的其他指令包括：

    • 快速展示負載極限位置的最小和最大值。
    • 可讓您放大負載的效果以輕鬆查看負載的影響的變形比例。
    • 體積出圖 (平滑描影和輪廓線)。
    • 位移的動畫。
    • 樑本端系統的顯示。
    • 所有負載值的顯示。

    有三種方式可檢視關於樑的結果。

    • 在圖形視窗中顯示選取的圖表。
    • 開啟「樑詳圖」對話方塊，然後選取所需的樑。
    • 顏色列會顯示樑的結果。

    靜態分析

    對於靜態分析，會計算力、力矩和應力。

    法向應力和兩個剪應力定義應力狀態。當剪切應力的兩個定義正軸線朝彼此旋轉時 (使用右手規則)，剪切應力為正。

    模態分析

    建立模態分析會提供計算指定頻率數的自然震動頻率的方法。

    您可以將變形的造型製作成動畫，以展示與特定頻率相關的模態造型。輪廓線表示零件震動時零件的相對位移。模式造型影像有助於瞭解框架組合的震動方式，但不表示實際位移。若要在給定頻率下尋找所有模式造型，請務必確定接下來的兩個或三個模式造型。

    程序

    顯示結果

    執行模擬後，圖形視窗會更新，以體積出圖的方式顯示分析類型的結果 (預設顯示)。各種結果類型會移植「結果」瀏覽器資料夾。若要查看您可以檢視的各種結果，請展開「結果」資料夾。

    模擬類型顯示的結果
    靜態分析顯示位移出圖。
    模態分析顯示第一個頻率模式。

    若要檢視其他結果，請在與您要查看的結果相對應的瀏覽器節點上按一下右鍵並按一下「啟用」，或在「結果」瀏覽器節點上按兩下。會更新圖形面域，以顯示所選結果類型。

    存在數個可用於解釋模擬結果的顯示選項。

    體積出圖

    圖形面域顯示體積出圖，顏色列顯示在圖形視窗中展示的變數的範圍。顏色順序如下 (從高值到底值)：紅、橙、黃、綠、青和藍。

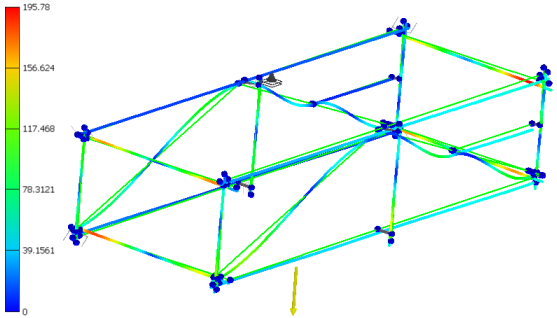

    平滑描影

    平滑描影是所有結果類型的預設出圖簡報，無論是靜態分析模擬亦或模態分析模擬。顏色從一個到下一個進行混成。

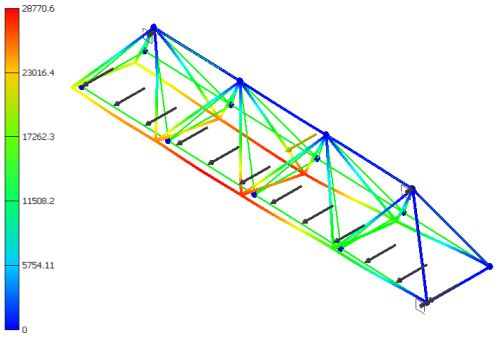

    輪廓線描影

    輪廓線描影會使用嚴格的彎曲方法顯示顏色。可清晰地看到顏色分離。

    若要變更描影的顯示，請從「顯示」面板選取「平滑描影」、「輪廓線描影」和「無描影」。

    變形出圖

    在大多數情形下，與整體模型大小相比，真正的幾何圖形變形微不足道。為了瞭解發生變形的位置，會提供自動誇大效果。「調整位移顯示」指令提供以下顯示選項：

    • 未變形
    • 實際
    • 調整 x0.5
    • 調整 x1
    • 調整 x2
    • 調整 x5

    體積出圖顯示後，請選取其中一個顯示選項以誇大變形。

    動畫結果

    您可以將模擬結果製作成動畫，並透過產生視訊輸出保留錄製的動畫。

    最大和最小結果

    用於輕鬆找到最大和最小結果值的指令位於「顯示」面板中。

    按一下「最大值」 指令，以在發生此情形的點處顯示註解。

    按一下「最小值」 指令，以在發生此情形的點處顯示註解。

    指令僅在您執行模擬後才可使用。

    邊界條件

    「邊界條件」 指令可切換負載指示器的顯示，該指示器指向套用負載的位置。

    變更模式造型

    您可以啟用由瀏覽器節點表示的對應模式出圖來檢視與特定頻率相關的樑的變形。輪廓線表示零件振動時的相對變形。依預設，會產生八個頻率模式和位移節點的結果。

    1. 在「框架分析」瀏覽器上，展開「結果」資料夾。
    2. 在您感興趣查看的顯示在圖形視窗中的頻率上按兩下。

    探測結果

    執行模擬後，您可以查看模型上給定點的結果值。您可以使用「探測」指令指定點，使用「探測標示」指令控制探測標示可見性。

    執行模擬後，探測點：

    1. 在功能區中，按一下 「框架分析」頁籤 「結果」面板 「探測」。
    2. 在「結果」資料夾中，選取您要顯示的探測結果。
    3. 在模型上，按一下感興趣的點。會顯示具有至該點的引線的標示。

    您可以探測多個點。

    您還可以操控標示，以更清楚地檢視模擬資訊 (請參閱〈視覺化結果〉)。

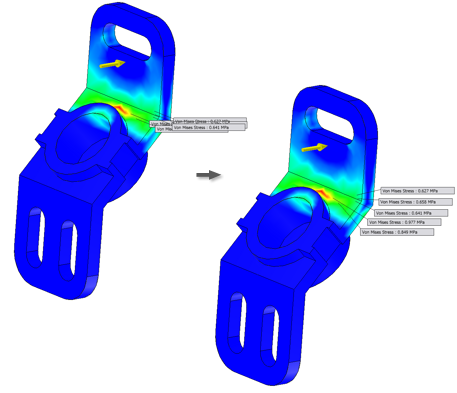

    展示如何探測標示

    在圖形視窗中操控標示

    在圖形視窗中操控標示 (包括與結果探測、最小值和最大值相關聯的標示)，以便更好地檢視和顯示模擬資訊。您可以變更放置標示的初始距離、拖曳標示並重置標示的位置。

    初始標示放置

    您可以依需要相對於您在模型中按一下滑鼠的位置定義標示的初始放置距離：

    1. 在功能區中，按一下 「框架分析」頁籤 「設定」面板 「框架分析設定」。
    2. 在「一般」頁籤上，將「初始標示放置距離」設定變更為模型邊界框對角線的百分比值。
      注意事項 變更此設定不會影響既有標示的位置。

    移動標示

    1. 在圖形視窗中，逐一選取或一次性選取多個適當的標示。
    2. 按一下其中一個選取的標示並將其拖曳至新位置。
      注意事項若要取消作業並將標示返回到之前的位置，請在拖曳時按 Esc。

    重置標示位置

    將選取的標示重置到初始位置：

    1. 在圖形視窗中，逐一選取或一次性選取多個適當的標示。
    2. 按一下右鍵並選取「重置位置」。

    若要在圖形視窗中重新定位所有標示，請在任一標示上按一下右鍵，然後選取「重置所有位置」。

    將結果製作成動畫

    您可以將結果製作成動畫並觀察以影像順序建置的位移或應力。動畫重播一系列作為動畫的影像 (您確定數量)。您可以錄製動畫。

    啟動動畫的步驟：



    1. 在「結果」面板中，按一下「動畫」。
    2. 在該對話方塊中，指定「步長」數量，可類比您要整體循環以查看位移變更的影像。若要具有更為平滑或更慢的動畫，請增大步長數。有效數量範圍為 1 到 100 個步長。
    3. 如果在動畫過程中您不希望原始模型顯示在線架構中，請不勾選「展示原始」選項。
    4. 按一下「錄製」 指令建立 AVI，將視訊編碼/解碼器指定為該程序的一部分。
    5. 指定重播速度。
    6. 按一下「播放」 指令觀看動畫。您可以暫停重播。
    7. 使用「停止」 指令或按一下「確定」結束動畫重播。

    修改圖表

    選取要顯示為圖表的特定結果類型。請先執行模擬，然後您才可以檢視顯示為圖表的所選取樑的結果。

    在「框架分析設定」的「圖表」頁籤中，您可以分別對各個結果選取適當的顏色，並區分正值和負值。

    使用「圖比例」對話方塊可調整所顯示的圖的比例。



    1. 在功能區列中，按一下 「框架分析」頁籤 「結果」面板 「圖表」。
    2. 在「樑」區域，選取要針對所有樑、選取的樑、或所選樑之外的所有樑來顯示圖表。選取您想要顯示圖表的樑，或是不會展示圖表的樑。
    3. 選取要顯示為圖表的特定結果類型。圖表會顯示在圖形視窗中。

    顯示樑詳圖

    執行模擬時，您可以檢視選取的樑的詳細結果。



    1. 在功能區列中，按一下 功能區：「框架分析」頁籤 「結果」面板 「樑詳圖」。
    2. 在圖形視窗中，選取您要顯示其結果的樑。
    3. 在「圖選取」區域中，選取要顯示為圖表的特定結果。選取的圖表會顯示在「圖表」區域。
    4. 「結果」窗格會顯示針對選取的樑顯示的數值式計算結果。
    5. 按一下「確定」以關閉「樑詳圖」對話方塊。

    修改顏色列

    顏色列顯示要展示的結果的範圍。將列範圍設定為作為預設的「自動」。Autodesk Inventor 指定值範圍，以供顯示。顏色列會張貼在圖形視窗中，您可以啟用「顏色列」指令將其在圖形視窗中重新定位。顏色列顯示以階段作業為基礎的修改，並且不在兩個階段作業之間持續。

    您可以修改上限、下限、顏色類型，並變更顏色列的可見性、位置和大小。

    若要修改顏色列的範圍或位置，請執行以下作業：



    1. 在功能區列中，按一下「框架分析」頁籤 「顯示」面板 「顏色列」。
    2. 從最大和/或最小限制設定中移除勾選。
    3. 在「編輯」欄位中，指定其他值作為範圍的最大/最小值。
    4. 如果您不喜歡顏色列的預設位置，請使用其中一個位置選項指定另一個位置。
    5. 完成修改顯示參數後，按一下「確定」呼叫變更並關閉該對話方塊。

    參考

    動畫結果

    將所選模擬結果製作成動畫。增大重播的步長數目或影像之間更平滑轉移的錄製。

    存取：

    		功能區：「框架分析」頁籤 「結果」面板 「動畫」

    		在圖形視窗中播放動畫。

    		暫停動畫。

    		停止動畫。

    		以 AVI 格式錄製結果動畫。可以指定要用於錄製的檔名和編碼/解碼器。會顯示作業系統編碼/解碼器選取指令和編碼/解碼器清單。
    展示原始指定原始模型造型在動畫重播過程中可見。如果未選取該選項，則原始線架構會顯示為變形模型上的覆疊。預設為已勾選。
    速度指定動畫重播速度。有五種選擇：「最慢」、「慢」、「正常」、「快」和「最快」。預設為「正常」。
    步長指定用於重播動畫的步長數目。可以將步長視為與影像或框架等效。預設為 10 個步長。步長的有效輸入範圍為 1 到 100。

    顏色列

    顏色列顯示要展示的結果的範圍。顏色列會張貼在圖形視窗中，您可以啟用「顏色列」指令將其在圖形視窗中重新定位。

    存取：

    		功能區：「框架分析」頁籤 「顯示」面板 「顏色列」
    可見性控制作用中結果類型的顏色列的可見性。勾選 (預設) 後，會顯示顏色列。清除勾選標記以隱藏顏色列。
    注意事項此設定僅會影響作用中結果。
    最大   顯示計算的最大門檻值。不勾選「最大」以啟用手動門檻設定。依需要輸入所需的值。重新勾選「最大」會將最大門檻設定回計算的值。最大門檻必須永遠大於最小門檻。
    顏色數   指定要顯示在顏色列中的顏色數或單色描影數。有效輸入是從 2 至 12。您可以輸入數字，或使用 + (增加) 或 - (減少) 來變更值。
    絕對值   此選項依預設不勾選；勾選後，會以絕對值的方式顯示所有結果值，並且顏色列會反映那些值。勾選此選項後，最大和最小門檻的負值無效。
    最小   顯示計算的最小門檻值。不勾選「最小」以啟用手動門檻設定。依需要輸入所需的值。重新勾選「最小」會將最小門檻設定回計算的值。最小門檻必須永遠小於最大門檻。
    注意事項如果「平滑描影」處於作用中狀態，則會停用顏色列設定，並且使用的顏色數為 5。
    顏色類型


    設定列比例以與顏色一起顯示。



    設定列比例以顯示為單色或灰階。

    位置
      頂部將顏色列水平定位於圖形面域的中上部。
      底部將顏色列水平定位於圖形面域的中下部。
      右側沿圖形面域的右側垂直定位顏色列。
      左側沿圖形面域的左側垂直定位顏色列。
      右上水平將顏色列水平定位於圖形面域的右上部。
      右上垂直將顏色列垂直定位於圖形面域的右上部。
      左上水平將顏色列水平定位於圖形面域的左上部。
      左上垂直將顏色列垂直定位於圖形面域的左上部。
      右下水平將顏色列水平定位於圖形面域的右下部。
      右下垂直將顏色列垂直定位於圖形面域的右下部。
      左下水平將顏色列水平定位於圖形面域的左下部。
      左下垂直將顏色列垂直定位於圖形面域的左下部。
    大小
      標準將顏色列設定為固定高度。依預設設定。
      緊密將顏色列設定為最小高度。
      佈滿視窗設定顏色列，以便其大小是圖形面域的百分比。如果面域變更大小，則會更新顏色列，並按比例變更其大小。

    探測

    顯示模型上的特定點的模擬結果。

    存取：

    		功能區：「應力分析」頁籤 「結果」面板 「探測」
    1. 在「結果」面板上，按一下「探測」。
    2. 選取模型上的點。

      點的結果顯示在浮動在具有至所選點的引線的模型之上的標示中。

      您可以選取多個點。每個點均具有引線和標示。

    3. 您可以使用關聯式功能表上的各種指令修改一個或多個標示。

    關聯式功能表指令

    探測、編輯顯示「探測」對話方塊。您可以沿著選取的樑拖曳探測，以編輯探測位置。或者，直接在對話方塊中設定「偏移」值。
    探測標示依預設，在建立探測後顯示探測標示。按一下此指令切換所有探測標示的可見性。
    刪除刪除所選探測。
    刪除所有探測刪除模擬中的所有探測。
    重置位置重置所選探測的位置。
    重置所有位置重置模擬中的所有探測的位置。

    探測標示

    您可以探測模型的多個點。對於每個探測的點，均會顯示引線和標示。

    存取：

    		功能區：「框架分析」頁籤 「顯示」面板 「探測標示」

    在「顯示」面板上，按一下「探測標示」。該指令預設為打開並會控制可見性。啟用該指令後，使用「探測」指令指定的所有探測點均會顯示其關聯引線和標示。在您取消使用該指令後，所有探測點均會隱藏。

    注意事項如果您操控標示 (請參閱〈視覺化結果〉)，則不論是否啟用「探測標示」，均會保留新位置。

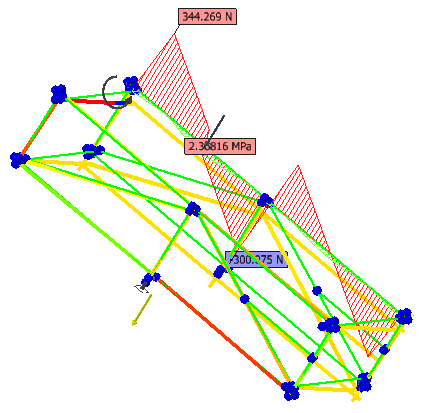

    圖表

    用來選取關於結構樑要顯示為圖表的特定結果類型。首先，請選取樑。然後指定要以圖表展示的結果。

    存取：

    		功能區：「框架分析」頁籤 「結果」面板 「圖表」

    同時可以套用多個圖表。因此，例如可以在圖形視窗中同時顯示 Mx、My、Mz 圖表。圖表的方向非常重要，並會永遠遵循樑座標系統。圖表永遠會針對未變形的樑進行顯示。

    正常下會沿著樑軸線顯示的圖表，會沿著樑座標系統的 Y 或 Z 軸線顯示 (在 XY 或 XZ 平面中)。

    在「框架分析設定」的「圖表」頁籤中，您可以分別對各個數量選取適當的顏色，並區分正值和負值。

    使用「圖比例」對話方塊可調整所顯示的圖的比例。

    當模擬結果為舊型時，會在對話方塊中顯示一個亮顯的圖示。若要更新結果，請按一下「解析」面板中的「模擬」。

    樑

    指定要顯示圖表的樑：

    • 所有樑：圖表會針對所有樑進行顯示。
    • 選取的樑：圖表會針對選取的樑進行顯示。
    • 所選樑之外的所有樑：選取不會對其顯示圖表的樑。
    • 樑：選取您想要對其顯示或隱藏圖表的樑。
    力選取要顯示為圖表的力結果。
    力矩選取要顯示為圖表的力矩結果。
    法向應力選取要顯示為圖表的法向應力結果。
    剪應力選取要顯示為圖表的剪應力結果。
    扭轉應力選取要顯示為圖表的扭轉應力結果。
    全選顯示所有數量的圖表。
    無不展示圖表。

    圖比例

    定義每一組應力的圖表比例。

    存取：


    在「框架分析」瀏覽器中，展開「結果」清單，然後選取「圖表」。按一下右鍵，然後選取「圖比例」。

    注意事項請先執行模擬，然後此對話方塊才會顯示。
    展開對所選數量的圖表每 1 公分減少單位的數值。
    縮小對所選數量的圖表每 1 公分增加單位的數值。
    正常化使用比例會調整為亮顯數量的最大值和最小值的方式來顯示所選取數量的圖表。

    樑詳圖

    顯示結構中所選取樑的詳細結果 (圖表、表格)。

    存取：

    		功能區：「框架分析」頁籤 「結果」面板 「樑詳圖」
    選取樑首先，選取您想要顯示詳細分析的樑。選取的圖表會展示在樑座標系統中。
    圖選取選取要在「圖表」區域中顯示的特定力、力矩或應力。
    圖將選取的數量顯示為圖表。
    結果顯示針對選取的樑顯示的數值式計算結果。

    以下輸出參數將顯示在「結果」窗格中：

    • 結果
      • 長度 (長度)
      • 最大 Fx (Fxmax)
      • 最大 Fy (Fymax)
      • 最大 Fz (Fzmax)
      • 最大 Mx (Mxmax)
      • 最大 My (Mymax)
      • 最大 Mz (Mzmax)
      • 最大法向應力 Smax (Smaxmax)
      • 最小法向應力 Smin (Sminxmin)
      • 最大彎曲應力 Smax (Mx) (Smax (Mx)max)
      • 最大彎曲應力 Smax (My) (Smax (My)max)
      • 最小彎曲應力 Smin (Mx) (Smin (Mx)min)
      • 最小彎曲應力 Smin (My) (Smin (My)min)
      • 最大軸向應力 Saxial (Saxialmax)
      • 最大剪應力 Tx (Txmax)
      • 最大剪應力 Ty (Tymax)
      • 最大扭轉應力 T (Tmax)
    • 約束
      • Fx
      • Fy
      • Fz
      • Mx
      • My
      • Mz
    • 力
      • X 方向的負載 (Fx)
      • Y 方向的負載 (Fy)
      • Z 方向的負載 (Fz)
    • 連續負載
      • X 軸線上的連續負載 (Qx)
      • Y 軸線上的連續負載 (Qy)
      • Z 軸線上的連續負載 (Qz)
    • 力矩、軸向力矩、彎矩
      • X 軸線的力矩 (Mx)
      • Y 軸線的力矩 (My)
      • Z 軸線的力矩 (Mz)

    當模擬結果為舊型時，會在對話方塊中顯示一個亮顯的圖示。若要更新結果，請按一下「解析」面板中的「模擬」。

    反作用力

    針對樑上所套用的約束顯示「反作用力」和「反作用力矩」。

    存取：

    「框架分析」瀏覽器 「約束」節點 關聯式功能表 「反作用力」

    對於固定約束、銷約束、浮動約束和自訂約束，會根據所選約束顯示反作用力。

    力和力矩會使用全球座標系統顯示。

    「反作用力」不會顯示值，除非已執行某個模擬。「更新」圖示 顯示，以指示執行模擬。

    依預設，反作用力會包括在產生的報告中。您可以選擇從報告中排除此資訊。

    反作用力
      總計顯示總反作用力。
      X顯示 X 元件反作用力。
      Y顯示 Y 元件反作用力。
      Z顯示 Z 元件反作用力。
    反作用力矩
      總計顯示有關約束形心的反作用力矩的總大小。
      X顯示有關約束形心 X 軸線的反作用力矩分量的值。
      Y顯示有關約束形心 Y 軸線的反作用力矩分量的值。
      Z顯示有關約束形心 X 軸線的反作用力矩分量的值。
