放置並約束草圖圖塊例證

開啟零件檔後，您會看到模型瀏覽器中已經有一個草圖 (草圖 1)。展開「草圖 1」可檢視草圖圖塊例證。將游標懸停於不同的草圖圖塊例證以檢視相關聯的幾何圖形。您必須加入「Screw Rod Assy_Front」圖塊的彈性例證才能完成配置。

1. 在瀏覽器中，按兩下「草圖 1」，以開啟該草圖進行編輯。
2. 展開「草圖 1」。
3. 展開瀏覽器頂部附近的「圖塊」資料夾。此資料夾包含所有草圖圖塊定義。
4. 將「Screw Rod Assy_Front」圖塊從「圖塊」資料夾拖曳至圖形視窗。這會將圖塊的例證加入至您的配置。

5. 在「Screw Rod Assy_Front:1」例證上按一下右鍵，然後選取「彈性」。這會顯示草圖圖塊的自由度，以便可以示範運動。「Screw Rod Assy_Rear:1」已設定為「彈性」。

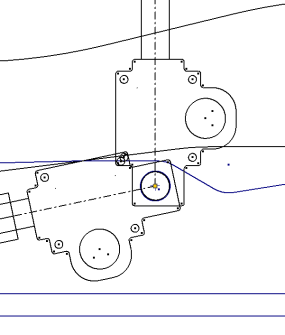

6. 按照展示的順序放置重合約束，以在配置中定位「Screw Rod Assy_Front:1」。

7. 在圖形視窗中按一下右鍵，並選取「完成」可結束「重合約束」指令。
8. 在圖形視窗中按一下右鍵，並選取「展示全部約束」以檢視草圖圖塊例證之間的約束。
9. 按一下右鍵，然後選取「隱藏全部約束」。

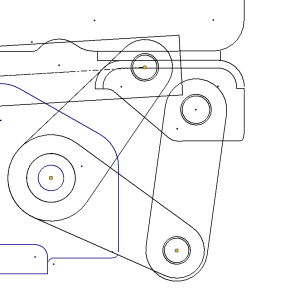

   在配置中約束草圖圖塊例證。選取並拖曳其他幾何圖形。請注意配置如何移動以及如何示範組合運動。使用「退回」指令可將配置返回至預設位置。

10. 結束草圖並儲存您的檔案。
