準備進行分析

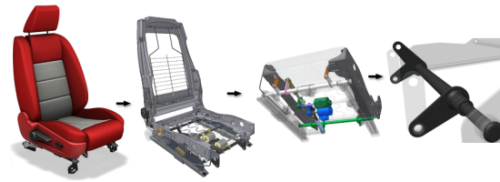

簡化模型或零件有助於加速分析。您可以排除旨在由約束進行模擬的零件和對結構影響很小的零件。

為協助加速分析，您可以抑制零件特徵，例如表面外圓角或用於切斷銳利邊的外圓角。

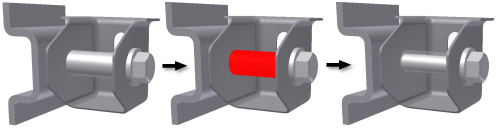

排除元件以簡化組合

從分析中排除零件或組合：

1. 將組合瀏覽器節點展開至能夠看到要排除的元件的層級。
2. 在元件上按一下右鍵，然後選取「從模擬中排除」。或者，在圖形面域中的元件上按一下右鍵，然後按一下「從模擬中排除」。

被排除的元件會在模擬環境中變通透。

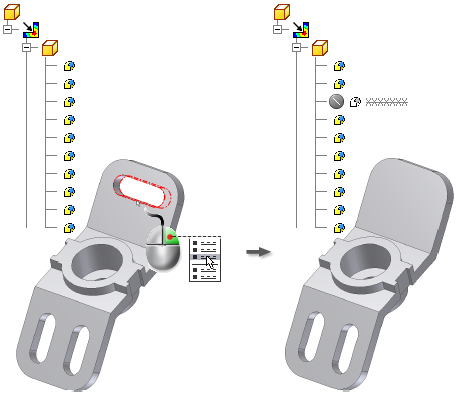

排除特徵以簡化零件和組合

為分析抑制特徵可以加速網面建立程序。從應力分析中排除圖形視窗中的零件特徵的步驟：

1. 將選取篩選變更為「選取特徵」。
2. 在圖形視窗中選取要排除的特徵，可以逐一選取，也可以一次性選取多個。
3. 按一下右鍵，然後選取「從模擬中排除」。

這些特徵將在圖形視窗中變得不可見。在瀏覽器中，這些特徵將不可用並帶「排除」圖示 展示。從屬特徵也不會顯示在瀏覽器中並且無法使用。

注意事項對於應力分析，被排除的特徵會被抑制，但是當您返回零件或組合塑型環境後，會忽略抑制。並且，您無法排除在塑型環境中已經抑制的特徵。

或者，您也可以在瀏覽器中選取要排除的特徵：

1. 將零件瀏覽器節點展開至您要排除的特徵的層級。
2. 在特徵上按一下右鍵，然後選取「從模擬中排除」。

如果在建立有限元素網面時發生錯誤，會顯示錯誤對話方塊。會亮顯可能存在問題的幾何圖形物件，並且會停止建立網面。

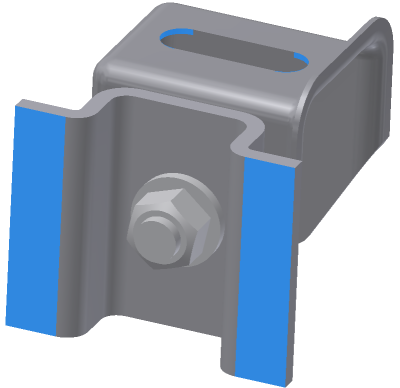

加入結構 ( 固定、 無摩擦或 銷) 約束：

1. 在功能區上，按一下要加入的約束類型對應的約束指令。
   注意事項您也可以在瀏覽器中的「約束」節點 上按一下右鍵，然後從關聯式功能表選取適當的約束類型。
2. 在對話方塊中，「選取」指令處於作用中狀態，因此您可以立即選取約束位置。為約束類型選取適當的輸入。如果選取多個輸入，則所選項目必須為同一類型：例如面、邊或頂點。輸入類型以約束類型為基礎。

3. 您可以使用 「(更多)」指令展開對話方塊，以便存取其他約束參數 (可選作業)。可用的參數以約束類型為基礎。
4. 按一下「確定」加入約束並關閉對話方塊。或者，按一下「套用」加入約束並保持對話方塊開啟。

您可以在執行模擬後編輯或抑制約束，然後重新執行該模擬並查看變更或抑制約束的效果。

使用絕對位移量套用固定約束

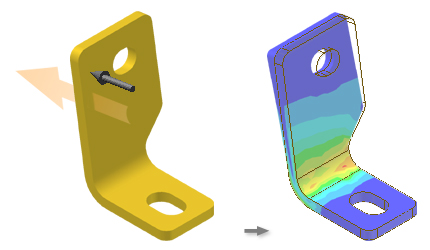

負載是您為模擬定義的邊界條件的一部分。有多種負載類型可以套用：

存取方式	負載類型	輸入	用於...
	力	面、邊和頂點。 選取多個輸入時，所有輸入必須屬於同一圖元類型。	將指定大小的力套用至所選面、邊或頂點。 依預設，會以以下方式套用力： 正垂於所選面。 與所選邊平行。 在對話方塊的展開區段中使用向量分量。
	壓力	面	將指定大小的壓力套用至所選面。 壓力是均勻的 壓力是正垂於所選面套用的。
	軸承負載	圓柱面	將指定大小的負載套用至所選面。力顯著 徑向 (滾子軸承) 互垂於軸線 (力矩)
	力矩	面	圍繞軸線並互垂於面套用指定大小的負載。
	主體負載	線性：面或邊 角度：面或邊 位置：頂點	將線性加速度或角速度以及指定大小的加速度套用至模型。 線性 使用大小值來互垂於面套用負載。正值會套用至面。平行於邊選取套用負載。 「翻轉」會反轉方向。 角度 正垂於面或平行於邊套用角速度和指定大小的加速度。 「翻轉」會反轉方向。 位置 指定本體負載的替代位置。該位置在速度和加速度之間共用。
	重力	面或邊	正垂於所選面或平行於所選邊套用指定大小的重力。 「翻轉」會反轉重力方向。 向量分量定義重力的大小和方向。
	遠端力	面	將指定大小的力套用至所選面。 依預設，會以以下方式套用力： 正垂於所選面。 按一下「翻轉方向」變更方向。 使用座標指定力位置。

套用負載：

1. 在「負載」面板中，按一下要套用的負載類型。會顯示適用負載對話方塊。
   注意事項您也可以在瀏覽器中，在「負載」節點 上按一下右鍵，然後從關聯式功能表中選取適當的負載類型。
2. 「選取器」指令處於作用中，您可以直接在圖形區域中選取輸入。根據負載類型，做出相應選取。
3. 選取顯示指示套用負載的方向的圖像。若要變更負載方向，請使用展開的區段中的向量分量 (針對適用的負載類型) 來描述方向。
4. 對話方塊中的「更多」區段還提供了該負載的圖像設定。依需要調整圖像設定。

為負載套用分割力

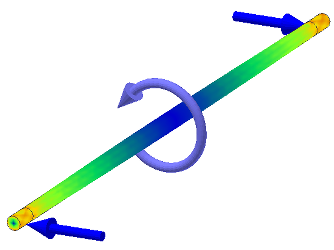

在許多套用中，元件表面上的不同位置對應於不同的負載。其中一個範例為軸承支撐旋轉軸的兩端。力矩作用於該軸的中間部分，而軸承負載作用於該軸的兩端

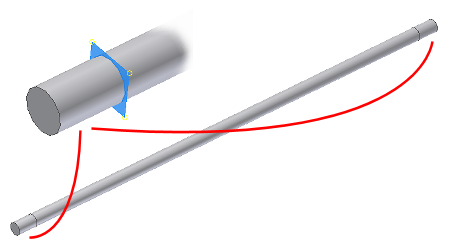

將軸承負載指定給元件 (例如軸) 時，您可以分割力以建立軸承接觸位置。

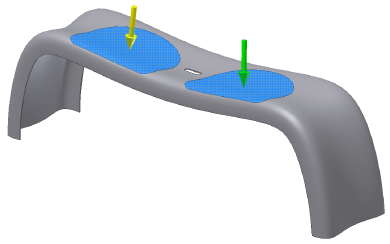

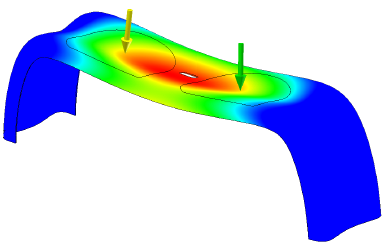

另一個範例為套用負載以模擬坐在公園長椅上的兩個人。分割長椅的上表面，以建立您可以套用這兩個人的重量的位置。

一般而言，在元件 iProperty 中的零件模型層級指定材料。在該位置，「物理性質」頁籤描述材料的基本方面。應力分析模擬會使用此資訊。

分析的一個方面是允許比較設計解決方案的不同材料。因此，在每個模擬中，您可以取代給定零件或組合的指定材料。取代僅針對特定模擬而發生，不會影響組合模型，除非您將變更晉級至模型。

如果取代材料出於模擬目的變為未充分定義，則材料節點會指示存在需要解決的問題。

取代指定材料：

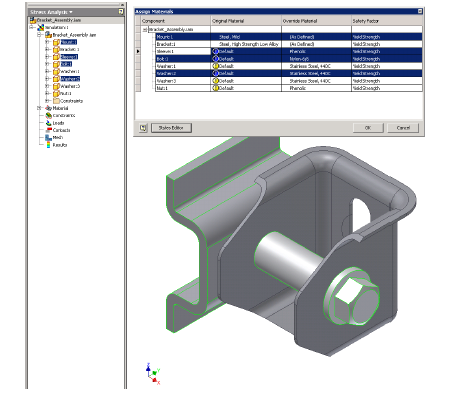

1. 按一下 「應力分析」頁籤 「材料」面板 「指定」 顯示一個對話方塊，其中包含元件及其材料指定。
   注意事項您也可以按兩下父「材料」瀏覽器節點 ，或在該節點上按一下右鍵並選取「指定材料」。
2. 在「取代材料」欄中，按一下與您要變更其材料的元件相符的儲存格。會亮顯該列及關聯的元件瀏覽器節點，並在圖形視窗中亮顯該元件，以反映所做的選取。
3. 按一下下拉箭頭以顯示材料清單並選取所需材料。該元件的所有複本均接受材料取代。因此，如果您擁有 16 個螺栓複本並取代一個螺栓的材料，則該動作會導致取代所有 16 個螺栓複本的材料。
   注意事項您可以複製並貼上材料取代。在一個取代材料儲存格上按一下右鍵並選取「複製」。然後，在一個取代材料儲存格上按一下右鍵並選取「貼上」。
4. 為您所需的儘可能多的元件指定材料取代，然後按一下「確定」套用材料變更。

展示所有的材料指定

處理多個元件材料

刪除材料取代

移除多餘的取代

在模擬過程中偵測自動接觸，而無需直接採取行動對其進行偵測。如果要先查看自動接觸，然後再執行模擬，或者要評估任何偵測到的自動接觸，請執行「自動接觸」指令。

若要偵測接觸，請在「接觸」面板中按一下「自動接觸」。

評估模型並加入接觸。面必須滿足兩個準則：

• 面之間的距離不得超過公差值 (如模擬性質中所做出的表示)。
• 面之間的角度必須在平行的條件下在 15 度以內。

產生自動接觸時，混合薄殼 (實體 + 薄殼) 和純薄殼的幾何圖形裝飾會顯示在瀏覽器中，以指示接觸類型。有 3 種可能的類型：

[E-E] 在兩條邊之間建立的邊-邊接觸

[E-F] 在邊與面之間建立的邊-面接觸

[F-F] 在兩個面之間建立的面-面接觸

在模擬性質中以每個模擬為基礎提供了對公差值和接觸類型的存取。角度要求已滿足。

您可以透過編輯各個接觸或多重選取接觸變更接觸類型，並將選取變更為另一個接觸類型。

如有需要，您可以手動指定接觸類型和參與接觸的元件。您可以指定分隔公差，但不得變更 15 度限制。

例如，在出現以下情況的熔接件中使用「分隔」接觸類型：

• 元件形成一個 T 造型。
• 垂直元件接觸面連接不理想。

瀏覽器中的「接觸」節點下列示了所有接觸。類型和參與元件會顯示在瀏覽器節點名稱旁邊。接觸還作為參與接觸的元件的子系列示於瀏覽器中。

在元件面之間手動加入接觸條件：

1. 首先啟用「自動接觸」指令以聚集所有推論接觸。
2. 啟用「手動接觸」 指令。
   注意事項您可以從功能區啟用「手動接觸」，也可以在瀏覽器中的「接觸」節點 上按一下右鍵並從關聯式功能表中選取「手動接觸」。
3. 選取第一個元件或在其中發生接觸的元件面。
   注意事項若要增強選取功能，請勾選「篩選參考」勾選方塊。首先選取元件，然後指定接觸面。
4. 選取第二個元件或在其中發生接觸的元件面。所選元件或面會著不同顏色以區分選取順序。
5. 指定接觸類型。您可以先指定接觸類型，然後再選取輸入。

接觸類型列示適用於特定模擬類型的適當接觸。靜態分析會列示所有接觸類型。模態分析僅列示「已連接」和「彈簧」兩種接觸類型。

正垂和切向勁度是僅為彈簧接觸保留和啟用的值。

設置模擬時，您需要注意對模型所做的變更。在這種情況下，受影響的子節點的父節點會顯示「需要更新」圖示 。在父節點上按一下右鍵，然後選取適用的「更新」指令。將執行更新，如果更新後問題依然存在，則會在父節點旁邊顯示「警告」圖示 。展開父節點，檢視「警告」圖示指示的受影響子節點。

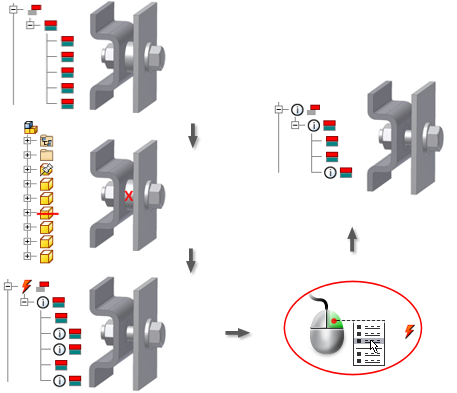

例如，下面是進行支架組合應力分析時可能要執行的工作流程。

1. 建立模擬。
2. 在功能區中，按一下 「應力分析」頁籤 「接觸」面板 「自動接觸」
3. 按一下「手動接觸」，並至少將一個手動接觸加入至模型。
4. 返回組合環境，並刪除手動接觸所涉及的元件。
5. 進入應力分析環境。注意「接觸」節點旁邊是否有「需要更新」圖示。展開「接觸」下的所有節點，並檢視「警告」圖示。
6. 在「接觸」節點 上按一下右鍵，然後選取「更新自動接觸」。解析器會重新評估介面，並做出適當的接觸變更。

由於手動接觸所涉及的元件已刪除，因此無法解析手動接觸。此手動接觸的旁邊仍展示「警告」圖示，而且「接觸」節點旁邊也會展示「警告」圖示。

通常，如果父節點旁邊顯示「警告」圖示，表示至少有一個未抑制的子節點具有警告。如果具有警告的所有子節點均受抑制，父節點會被視為正常節點，而且不會顯示「警告」圖示。

執行零件和組合分析時，您可以簡化包含薄本體的模型。

準備好薄壁模型以進行分析：

1. 開啟零件檔或組合檔。
2. 按一下「環境」頁籤上的「應力分析」。
3. 建立新模擬。
4. 在「準備」面板中：
   • 按一下「尋找薄本體」。在瀏覽器中會亮顯符合薄元件準則的實體本體。若要進一步瞭解薄零件準則，請閱讀上面的概念章節 (〈簡化模型〉一節)。
   • 在訊息方塊中，按一下「確定」。「中間曲面」對話方塊即會開啟。
   • 在「中間曲面」對話方塊中按一下「確定」，從所選實體本體元件產生中間曲面。
   • 或者，按一下「偏移」以手動選取面來建立薄殼元件。
5. 加入負載和約束。

重要：轉換為薄殼元素後，套用至實體元件的負載和約束會變為不良。建議您轉換模型後，再進行套用。

6. 解析模擬，並檢視所需的結果。

如何將零件從薄殼轉換回實體？

如何檢視中間曲面或偏移厚度？

如何一次刪除中間曲面或偏移的多個例證？

如何一次檢視中間曲面或偏移的多個接頭？

1. 在「框架分析」環境中，建立新模擬。
2. 在「準備」面板中，按一下「偏移」。
3. 選取所需面。
4. 在「偏移」對話方塊中，指定厚度。距離會自動計算為厚度的一半，且無法進行編輯。
5. 按一下「確定」。

使用「中間曲面」指令，從選取的薄殼元件產生中間曲面。只有符合薄殼元件準則可以轉換為中間曲面。無法建立中間曲面時，將顯示一則訊息通知您。

1. 在「框架分析」環境中，建立新模擬。
2. 在「準備」面板中，按一下「中間曲面」。
3. 選取本體。
4. 在「中間曲面」對話方塊中按一下「確定」。

建議您先使用「尋找薄本體」指令。如果找到任何薄本體，會顯示訊息方塊。按一下「確定」以自動開啟「中間曲面」對話方塊。
