Pravidla a tvary

Sbalovací oblasti kódu a poznámek zavádějte pro omezení nepřehlednosti v oblasti textu pravidla.

Oblast kódu

• Vložením jednoduché uvozovky a pak levé hranaté závorky označte začátek sbalovací oblasti kódu. K označení konce sbalovací oblasti použijte jednoduchou uvozovku následovanou pravou hranatou závorkou.

• Kód sbalte klepnutím na ikonu uzlu (-).


Poznámka

• Vložením tří jednoduchých uvozovek na začátek řádku definujte řádek jako sbalovací poznámku. Jestliže bude poznámka na více řádcích, vložte na začátek každého řádku tři jednoduché uvozovky.

• Poznámku sbalte klepnutím na ikonu uzlu (-).


Pro práci se sbalovacími oblastmi kódu a poznámek používejte následující možnosti místní nabídky v oblasti textu pravidla:

• Kliknutím pravého tlačítka a výběrem položky Obrysy Přepínat rozbalení obrysů můžete přepínat rozbalování oblasti kódu nebo komentáře v místě kurzoru.
• Kliknutím pravého tlačítka a výběrem položky Obrysy Přepínat všechny obrysy můžete přepínat mezi rozbalováním všech sbalitelných oblastí kódu a poznámkami v pravidle.
• Kliknutím pravého tlačítka a výběrem položky Obrysy Ukončit obrysy zakážete všechny funkce obrysů a rozbalíte všechny sbalitelné oblasti kódu nebo komentáře. Ze zobrazení je odstraněn také strom obrysů. Chcete-li možnosti obrysů povolit, klikněte pravým tlačítkem a vyberte položku Obrysy Spustit automatické obrysy.

Prohlížeč modulu iLogic obsahuje kartu externích pravidel. Na této kartě můžete externí pravidlo spustit nebo vytvořit nové.

Převedení existujícího pravidla na externí:

1. Otevřete pravidlo.
2. Zkopírujte kód.
3. Vytvořte nové externí pravidlo a vložte do něho kód.

Ukládejte externí pravidla jako soubory .iLogicVb (tato přípona je doporučená) nebo jako soubory .vb nebo .txt. Ukládejte externí pravidla do složky, kterou lze vyhledat, když jsou pravidla spouštěna z jiného pravidla. Modul iLogic vyhledává soubory externích pravidel v následujících složkách v uvedeném pořadí:

• složka, ve které se nachází aktuální dokument aplikace Inventor (umožňuje kopírování modelů se sdruženými pravidly),
• složka pracovního prostoru aktuálního projektu aplikace Inventor,
• seznam složek uvedených v konfiguraci modulu iLogic (obvykle pro pravidla pracovní skupiny nebo společnosti).

Prohlížeč modulu iLogic poskytuje místní nabídku pro hlavní uzel (Externí pravidla v souborech) a pro každé pravidlo ve stromu.

Pro externí pravidlo můžete vytvořit ikonu, která je zobrazena v prohlížeči modulu iLogic. Vytvořte soubor .bmp (je doporučena velikost 16 x 16) se stejným názvem jaký má soubor pravidla ve stejné složce.

Například jestliže je externí pravidlo nazváno Custom Checks Rule.iLogicVb, pojmenujte soubor ikony jako Custom Checks Rule.bmp.

Po vytvoření rastrového obrázku restartujte aplikaci Autodesk Inventor, aby se ikona zobrazila. Ikonu nelze upravovat, když je aplikace Autodesk Inventor spuštěna.

Pro úpravu externího pravidla otevřete dialog Upravit pravidlo a dvojitě klepněte na pravidlo ve stromu.

K úpravě pravidla můžete použít také externí program, například Notepad. Po jeho uložení použijte v místní nabídce ve stromu příkaz Znovu načíst ze souboru k zavedení změn do aplikace Inventor.

Externí pravidla se nespouští automaticky v reakci na změny určených parametrů. Na rozdíl od interních pravidel nejsou názvy parametrů automaticky dostupné jako proměnné pravidel.

Například následující příkaz pravidla nefunguje:

d1 = d0 * 0.5

Místo něho použijte následující příkaz:

Parameter("d1") = Parameter("d0") * 0.5

Tento příkaz funguje pro jakoukoliv součást nebo sestavu s parametry nazvanými d0 a d1. Může být použit pro související součásti, které sdílejí něco společně.

1. Na kartě Průvodci v dialogu Upravit pravidlo klepněte na příkaz Vytvořit pravidlo pro dialog.

   Dialog Otevřít soubor knihovny DLL zobrazuje obsah složky iLogicAdd, která obsahuje dříve vytvořené soubory knihovny DLL.

   PoznámkaMožná bude třeba vytvořit složku iLogicAdd, například C:\Program Files\Autodesk\Inventor {verze}\Bin\iLogicAdd.
2. Zvolte knihovnu DLL k naplnění dialogu Pravidlo pro externí knihovnu DLL příslušnými názvy tříd a proměnných.
3. Klepnutím na tlačítko OK vytvořte kód.


1. Na kartě Průvodci v dialogu Upravit pravidlo klepněte na příkaz Zachytit aktuální zobrazení.
2. Zvolte položku Možnost velikosti v dialogu Zachytit zobrazení.
   • Uložit a zobrazit meze aktuálního zobrazení - obnovuje zobrazení na nastavení orientace a lupy, které bylo v okamžiku, kdy pravidlo zachytilo zobrazení.
   • Neměnit velikost zobrazení při obnovení - posunuje model do středu zobrazení a nastavuje orientaci, ale nemění lupu.
   • Přizpůsobit meze modelu při obnovení - posunuje model doprostřed zobrazení a vyplňuje zobrazení (stejně jako příkaz Zobrazit vše).
3. Klepnutím na tlačítko OK vytvořte kód.

K vytvoření pravidla, které vytvoří okno hlášení použijte tohoto průvodce.

1. Na kartě Průvodci v dialogu Upravit pravidlo klepněte na Okno hlášení.
2. Zadejte název, který bude zobrazen v záhlaví okna hlášení.
3. Zvolte kombinaci tlačítek, která budou zobrazena v okně hlášení.
4. Označte výchozí tlačítko volbou čísla, které odpovídá jeho relativnímu umístění v pořadí odpovídajícím volbě Tlačítka.

   Například jestliže jste zvolili YesNoCancel jako schéma tlačítek a výchozí tlačítko je No, zvolte 2.

5. Zvolte ikonu stavu, která bude zobrazena v okně hlášení.
6. Zadejte v uvozovkách text, který bude zobrazený v okně hlášení.
7. Klepnutím na Náhled zobrazte okno hlášení s volbami.
8. Klepnutím na tlačítko OK vytvořte kód.

1. Na kartě Průvodci v dialogu Upravit pravidlo klepněte na Meze parametru.
2. Zadejte název parametru.
3. Zadejte maximální a minimální hodnotu.
4. Zadejte název a text hlášení, které se zobrazí při překročení maximální a minimální hodnoty.
5. Klepnutím na příkaz Použít vytvořte kód nebo klepnutím na Výchozí hlášení resetujte hlášení na jejich výchozí text.

1. Stáhněte a nainstalujte Visual Basic 2008 Express z webové stránky společnosti Microsoft^®, jestliže ještě není nainstalován na počítači. Stáhnutí je bezplatné.
2. Otevřete Visual Basic 2008 Express a vytvořte projekt typu knihovny tříd.
3. Pojmenujte projekt jako ClassLibrary1 (výchozí název) a klepněte na tlačítko OK. Zapište si název na papír přesně tak, jak jste ho zadali. Tento název je později důležitý v těchto pokynech.

   Zobrazí se nové okno s aplikací Solution Explorer v horním pravém rohu.

4. V aplikaci Solution Explorer klepněte pravým tlačítkem myši na název projektu a zvolte příkaz Přidat, pak v podnabídce zvolte možnost Nová položka. Zobrazí se dialog Přidat novou položku.
5. Zvolte šablonu dialogu a klepněte na příkaz Přidat.

   V návrháři formulářů systému Windows se zobrazí grafické zobrazení dialogu. Toto rozhraní můžete použít k přidávání ovládacích prvků do dialogu.

   Panel nástrojů na levé straně obrazovky uvádí ovládací prvky, které můžete do dialogu přidat. Pro tento projekt přidejte textové pole k zobrazení hodnoty parametru aplikace Inventor a vy máte možnost tento parametr upravovat.

6. Přetáhněte textové pole ze skupiny Běžné ovládací prvky na panelu sady nástrojů do dialogu a umístěte jej do šedé oblasti dialogu. Podle potřeby můžete velikost dialogu změnit.
7. Přidejte textovému poli popisek, který bude zobrazovat název parametru.

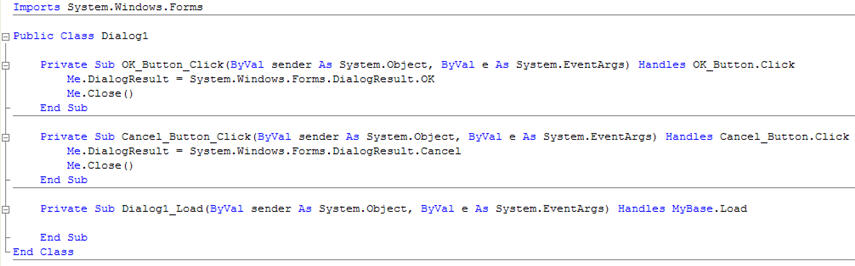

8. Dávejte pozor, abyste se vyhnuli popisku a textovému poli a dvojitým klepnutím na pozadí dialogu zobrazte editor kódu. Zobrazí se následující kód.

9. Přesuňte kurzor okamžitě pod tento řádek -

   Public Class Dialog1

10. Přidejte tento řádek -

    Public d0 As Double

11. Umístěte kurzor nahoře v podprogramu OK_Button_Click před příkaz Me.DialogResult... a stisknutím tlačítka Enter přidejte nový řádek.
12. Na novém řádku přidejte -

    d0 = TextBox1.Text

    Váš kód vypadá takto -


13. Uložte práci pomocí Soubor Uložit nebo Soubor Uložit vše.

    Jste téměř připraveni sestavit projekt. Když provádíte sestavovací práce, Visual Basic vytváří soubor knihovny DLL. Úpravou výstupní cesty pro sestavovací práce můžete určit kde Visual Basic tento soubor vytvoří.

14. Klepněte na kartu, na které je název projektu a znovu klepněte na kartu Kompilovat. Výstupní cesta je -

    Program Files\Autodesk\Inventor {verze}\Bin\iLogicAdd\

15. Pro sestavení projektu klepněte na kartu Sestavit v nabídce nahoře. Jestliže sestavení proběhne bez problémů, na stavovém řádku v levém dolním rohu obrazovky se zobrazí hlášení Sestavení úspěšné.
16. Znovu uložte svou práci pomocí příkazu Uložit vše a otevřete aplikaci Inventor.
17. Pomocí příkazu Přidat pravidlo vytvořte pravidlo s názvem Form Rule, které obsahuje následující položky:

    AddReference "ClassLibrary1"
    Sub Main()
    dim dlg as new ClassLibrary1.Dialog1
    dlg.d0 = d0
    i = dlg.ShowDialog()
    if (i = vbOK)then
    d0 = dlg.d0
    end if
    End Sub

    PoznámkaPro vytvoření tohoto kódu můžete také použít příkaz Vytvořit pravidlo pro dialog na kartě Průvodci v dialogu Upravit pravidlo.

    Toto pravidlo zasílá aktuální hodnotu parametru aplikace Inventor d0 do dialogu a pak dialog zobrazí. Osoba používající dialog může tuto hodnotu v dialogu upravovat. Když tato osoba klepne na tlačítko OK, hodnota z dialogu je přiřazena zpět parametru.

Pro vytvoření dialogu, která vám umožní zobrazovat a upravovat některé hodnoty parametru:

1. Otevřete aplikaci Visual Studio.
2. Vytvořte projekt typu knihovny tříd.
3. V aplikaci Solution Explorer klepněte pravým tlačítkem myši na název projektu a zvolte Přidat Nová položka Dialog.

   V návrháři formulářů systému Windows se zobrazí grafické zobrazení dialogu. Toto rozhraní můžete použít k přidávání ovládacích prvků do dialogu.

4. Klepněte na příkaz Zobrazit Panel nástrojů k zobrazení náhledu dostupných ovládacích prvků.
5. Jestliže požadujete funkci zobrazení hodnoty parametru aplikace Inventor a možnost její úpravy, přidejte ovládací prvek textového pole. Přidejte textovému poli popisek, který bude zobrazovat název parametru.
6. Dvojitě klepněte na pozadí dialogu.

   Editor kódu se zobrazí v novém podprogramu s názvem Dialog1_Load.

7. V tomto podprogramu přidejte tento řádek před konec podprogramu -

   TextBox1.Text = d0

8. Přesuňte kurzor pod tento řádek -

   Public Class Dialog1

9. Přidejte tento řádek -

   Public d0 As Double

10. Nahoře v podprogramu s názvem OK_Button_Click přidejte tento řádek -

    d0 = TextBox1.Text

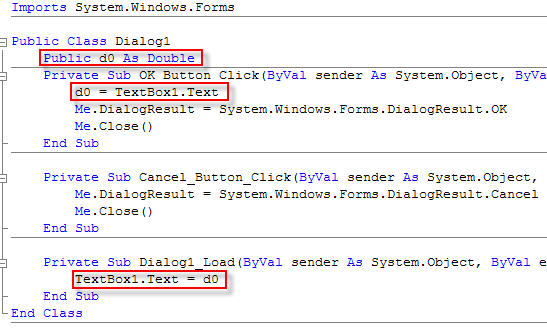

    Váš kód nyní vypadá takto -

    Imports System.Windows.Forms
    Public Class Dialog1
    Public d0 As Double
    Private Sub OK_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles OK_Button.Click
      Me.DialogResult = System.Windows.Forms.DialogResult.OK
      Me.Close()
    End Sub
    Private Sub Cancel_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Cancel_Button.Click
      Me.DialogResult = System.Windows.Forms.DialogResult.Cancel
      Me.Close()
    End Sub
    Private Sub Dialog1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
       TextBox1.Text = d0
    End Sub
    End Class

11. Sestavte projekt a uložte ho pomocí příkazu Soubor Uložit vše.

Když projekt sestavujete, vytvoří se knihovna DLL. Lze buď:

• Zkopírujte knihovnu DLL do adresáře iLogicAdd, který se nachází v adresáři zásobníku programů aplikace Autodesk Inventor (obvykle v C:\Program Files\Autodesk\Inventor 2011\Bin\iLogicAdd).
• Změňte nastavení projektu, aby knihovna DLL byla zaslána do tohoto adresáře automaticky. Pomocí příkazu Konfigurace modulu iLogic změňte adresář, ve kterém modul iLogic hledá knihovnu DLL. Další informace týkající se použití souborů knihovny DLL v pravidlech jsou uvedeny v „Rozšíření funkcí modulu iLogic“.

Dialog používají následující vzorová pravidla:

AddReference "ClassLibrary1"
Sub Main()
dim dlg as new ClassLibrary1.Dialog1
dlg.d0 = d0
i = dlg.ShowDialog()
if (i = vbOK) then
d0= dlg.d0
end if
End Sub

Toto pravidlo zasílá aktuální hodnotu parametru aplikace Inventor d0 do dialogu a pak dialog zobrazí. Osoba používající dialog může tuto hodnotu v dialogu upravovat. Jestliže tato osoba klepne na tlačítko OK, hodnota z dialogu je přiřazena zpět parametru.

Podobný kód můžete pro dialog vytvořit automaticky. V dialogu Upravit pravidlo zvolte kartu Průvodci a pak zvolte příkaz Vytvořit pravidlo pro dialog.
