Zrcadlení prvku

Nyní k zadní válcové záslepce přidáte jedinečný prvek. Pomocí příkazu Zrcadlení vytvořte na opačné straně součásti identický prvek.

Vytvořením prvku a jeho následným zrcadlením umožníte řízení symetrických prvků prostřednictvím původního prvku. Po úpravě první instance se zrcadlený prvek automaticky aktualizuje.

1. Spusťte příkaz Díra.

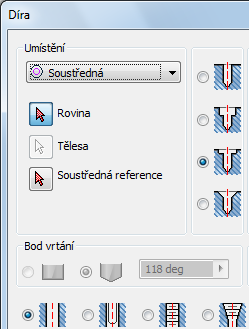

2. V dialogu Díra nastavte položku Umístění na možnost Soustředná a jako typ díry vyberte možnost S válcovým zahloubení.

   • Nastavte průměr válcového zahloubení na hodnotu 26 mm.
   • Nastavte hloubku válcového zahloubení na hodnotu 6 mm.
   • Nastavte průměr závitu na hodnotu 10 mm.
   • Jako ukončení zadejte Skrze vše.

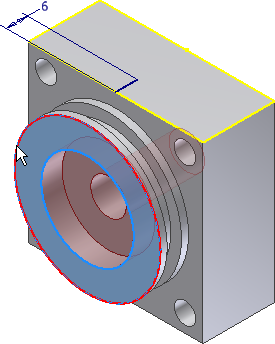

3. Klikněte v dialogu na šipku pro výběr Roviny a pak vyberte přední rovinu rotovaného tvaru. Zobrazil se náhled díry a šipka pro výběr se přesunula k položce Soustředná reference.
4. Na modelu v grafickém okně vyberte hranu rotovaného tvaru, která bude definovat soustřednou hranu.

5. Kliknutím na tlačítko OK vytvoříte díru.

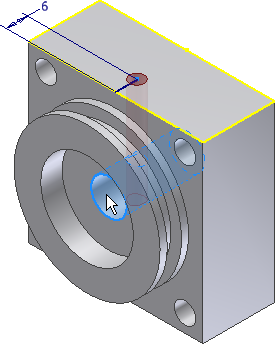

6. Spusťte příkaz Díra. K umístění vyberte možnost Z náčrtu a klikněte na konec6 mm úsečky, kde chcete díru umístit.
7. V dialogu Díra.
   • Nastavte Typ díry na hodnotu Vrtaný.
   • Nastavte Ukončení na hodnotu Do.
   • Nastavte Díra na hodnotu Závitové.
   • Nastavte Typ závitu na hodnotu ANSI Metric M profil.
   • Nastavte Velikost na hodnotu 5.
   • Nastavte Určení na hodnotu M5 x 0,8.

8. Vyberte na modelu vnitřek zahloubené díry a vyberte typ ukončení Do a kliknutím na tlačítko OK dokončíte vytvoření díry.

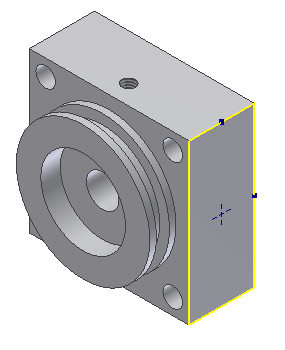

9. Vytvořte náčrt na boční straně válcového bloku tak, jak je patrné z následujícího obrázku.
10. Umístěte bod a středový bod poblíž středu plochy a vytvořte vazby, aby byla horizontální a vertikální vzhledem k vnějším hranám.

11. Dokončete náčrt.
12. Spusťte příkaz Díra. V rozvíracím seznamu Umístění vyberte položku Z náčrtu.

    Pokud se v modelu nenacházejí žádné další náčrty, aplikace Autodesk Inventor vybere bod. Jsou-li vytvořeny další náčrty, vyberte bod.

13. Typ díry nastavte na hodnotu Vrtaná, Průměr na hodnotu 10 mm a Hloubku díry na 10 mm.
14. Kliknutím na tlačítko OK díru dokončete.
15. Na pásu karet klikněte na kartu 3D Modelpanel Pole Zrcadlení.
16. Šipka pro výběr prvku je nyní aktivní. Vyberte vnitřek díry, kterou jste právě vytvořili, a přidejte jej do zrcadlení.
17. Změňte typ výběru na možnost Rovina zrcadlení. Tento úkon lze provést v dialogu nebo je možné kliknout pravým tlačítkem myši a v rozbalovací místní nabídce vybrat položku Pokračovat.

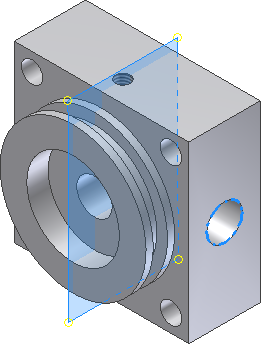

18. V prohlížeči modelu pod složkou Origin vyberte položku Rovina YZ a určete rovina zrcadlení.

19. Kliknutím na tlačítko OK zrcadlete tento konstrukční prvek.

20. Soubor uložte a zavřete.
