Náčrt na ploše součásti

V dalším kroku je k dispozici několik způsobů, jak lze vytvořit prvek:

• Vytvořit vysunutí po celé šířce součásti a poté odstranit střední část.

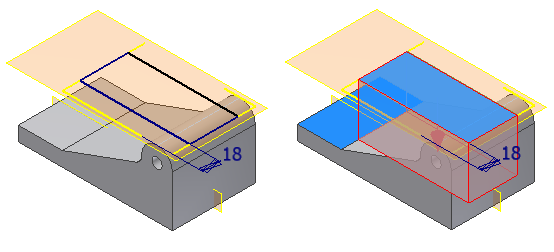

• Vytvořit vysunutí s přesnou hloubkou a pak je zrcadlit:


V rámci tohoto cvičení se budeme podrobněji věnovat druhé metodě.

1. Použijte položku Přímá manipulace a založte nový náčrt na straně součásti. Klikněte na označenou plochu. Když se zobrazí mini panel nástrojů, vyberte třetí tlačítko napravo, Vytvořit náčrt.

2. Vytvořte a okótujte geometrii profilu náčrtu dle vyobrazení. Pokud připojíte koncové body čáry k promítnuté geometrii, není nutné kreslit dolní horizontální čáru. Při kótování profilu vezměte na vědomí, že kóta 53 mm je od dolní projektované hrany dle zobrazeného obrázku.

3. Dokončete náčrt.
4. Vysuňte profil o 18 mm. Použijte tlačítko Směr 2 na mini panelu součástí k vysunutí profilu do interiéru součásti.

   Tip Výchozí směr vysunutí/připojení je od existujícího materiálu. Výchozí směr vysunutí/řezu je k existujícímu materiálu. Před vysunutím profilu je vhodné k vizualizaci směru zobrazit model v 3D pohledu. Dojde-li k chybě a profil bude vysunut na nesprávnou stranu, použijte funkci Upravit prvek a obraťte směr.
5. Použijte položku přímá manipulace ke spuštění příkazu Zaoblení. Klikněte na označenou hranu a vyberte příkaz Vytvořit zaoblení z mini panelu nástrojů. Chcete-li přidat 8 mm poloměr na hranu, nebo vložit hodnotu 8 do textového pole, přetáhněte manipulátor šipky vzdálenosti.

6. K dokončení tohoto příkazu klikněte na zelenou značku zaškrtnutí.
7. Spusťte příkaz Díra.
   • Možnost umístění nastavte na hodnotu Soustředná.
   • Vyberte rovinu a soustřednou hranu.
   • Nastavte Průměr díry na hodnotu 11 mm a možnost Ukončenína hodnotu Skrze vše
   Kliknutím na tlačítko OK díru dokončete.
