Vložení 2D součásti a vytvoření vazby této součásti na těleso

V nejspodnějším pracovním postupu vytvořte součást nebo podsestavu v sestavě pomocí příkazu Vytvořit komponentu. Po vyzvání k výběru náčrtové roviny vyberte rovinu původu, pracovní rovinu nebo plochu součásti. Na základě tohoto výběru vznikne souřadnicový systém pro novou komponentu. V dialogu Vytvořit umístěnou komponentu je možnost Vazba náčrtové roviny k vybraným plochám nebo rovinám je ve výchozím nastavení povolena. Tato možnost aplikuje mezi novou komponentou a vybranou plochou nebo rovinou vazbu stejný směr. Zrušíte-li zaškrtnutí, nebude použita žádná počáteční vazba.

Následují některé výhody vytváření součásti v sestavě:

• použití pracovního postupu shora dolů k návrhu komponenty v místě,
• promítnutí hran z jiných komponent do náčrtu součásti,
• odměření volného místa pro obálku komponenty.

Chcete-li vytvořit součást v sestavě, spusťte příkaz Vytvořit komponentu, postupujte podle kroků popsaných dříve a jako vodítko použijte dodaný náčrt svorky.

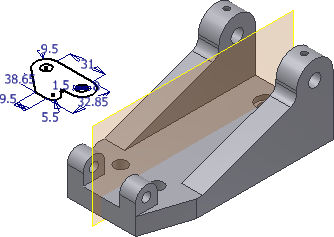

Za účelem úspory času vložte do sestavy 2D součást. K zajištění polohy 2D náčrtu na základně použijte vazby sestavy. Vysunutím součásti pak vytvořte těleso.

1. Začněte umístěním komponent.
2. Umístěte jednu kopii souboru Clamp Sketch.ipt a zůstaňte v příkazu Umístit komponentu.

3. Stále v příkazu Umístit komponentu přejeďte kurzorem nad hranu kružnice náčrtu.

   V grafickém okně:

   • Zvýrazní se celý náčrt svorky.
   • Kopie náčrtu svorky se přesunuje spolu s kurzorem.
   • Popisek nástroje vyzve k provedení druhé volby.

   Pokud se zobrazí osa, vyberte kružnici způsobem zobrazeným na následujícím obrázku. V levém horním rohu grafického okna se zobrazí minipanel nástrojů.

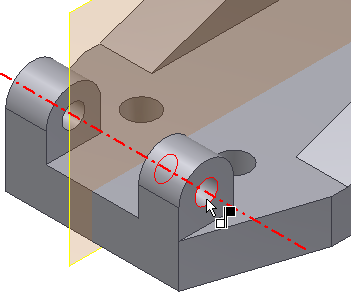

4. Chcete-li vybrat osu, přesuňte kurzor nad vnitřek díry základny. Pokud se zobrazí náhled osy, vyberte vnitřek díry způsobem zobrazeným na následujícím obrázku. Hranu díry nevybírejte, zobrazí-li se zelený bod. Tečka je bodová vazba a nevznikne z ní vazba osa k ose.


   Kopie náčrtu svorky je připojena k základně válce a minipanel nástrojů se přesune do oblasti kliknutí.

5. Vazbu vytvoříte kliknutím na OK.

   Vyberte 2D náčrt a zároveň podržte levé tlačítko myši stisknuté a tlačte nebo přitáhněte geometrii. Pohyb je omezen na osu, která je určena.

6. V prohlížeči pod náčrtem svorky rozbalte složku Origin, klikněte pravým tlačítkem na položku Rovina XY a zapněte položku Viditelnost
7. Spusťte příkaz Sestava. V levém horním rohu grafického okna se zobrazí minipanel nástrojů.
8. Na náčrtu svorky vyberte Rovinu XY a dokončete první výběr.
9. Podle následujícího obrázku vyberte ve středu základny pracovní rovinu.


   Vazba proti sobě se zobrazí v náhledu.

10. Na minipanelu nástrojů klikněte na Typ vazby a vyberte možnost Vazba-Plocha. Klikněte na zelené tlačítko OK, čímž aplikujete vazbu a minipanel nástrojů zavřete.

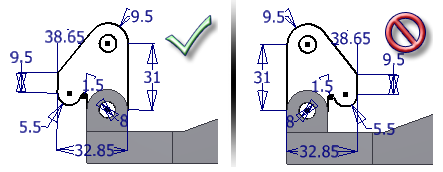

    Na obrázku je správné řešení operace proti sobě/stejný směr zobrazeno vlevo. Řešení vpravo je výsledkem operace proti sobě/proti sobě. Pokud došlo k chybě, můžete vazbu upravit a použít správné řešení. V tomto případě již bylo správné řešení určeno za vás. V budoucnu použijte náhled, který vám usnadní rozhodnutí, zda má být mezi dvěma rovinami použita vazba Proti sobě/proti sobě nebo Proti sobě/stejný směr.


11. Klikněte na náčrt svorky a podržte levé tlačítko myši. Táhněte 2D náčrt. Součást má v rotaci stále jeden stupeň volnosti. Všechny uvolněné komponenty mají zpočátku šest stupňů volnosti; tři translační (lineární X, Y a Z) a tři rotační (rotační X, Y a Z).
12. Klikněte na položku Klikněte na kartu Zobrazit panel Viditelnost možnost Stupně volnosti. . Rotační šipka na náčrtu svorky udává, že součást může stále volně rotovat. Druhým kliknutím vypněte příkaz Stupně volnosti.
13. Uložte soubor pod názvem Cylinder_Main.iam.
