Vytvoření nového souboru sestavy

Tento blok je první součástí umisťovanou do sestavy.

1. Zavřete všechny otevřené soubory aplikace Autodesk Inventor a zkontrolujte, zda jsou výukové programy iLogic 2012 nastaveny jako aktivní projekt.
2. Vytvořte novou sestavu pomocí šablony Standard.iam.
3. Na pásu karet klikněte na kartu Sestavapanel Komponenta Umístit.
4. V dialogu Otevřít dvojitě klikněte na soubor manifold_block.ipt. Toto je soubor součásti, kterou jste vytvořili ve výukovém programu Součást rozloženého bloku.

   Ukotvený výskyt komponenty je umístěn v sestavě a počátek součásti je vyrovnán s počátkem sestavy.


5. Pokud chcete zrušit umístění dalších kopií komponenty, klikněte pravým tlačítkem myši v grafickém okně a zvolte položku Hotovo.
6. Pomocí příkazu Orbit nastavte orientaci rozloženého bloku, jak je znázorněno na obrázku.


   Kromě tohoto bloku tato sestava obsahuje tři spojovací víka a tři sady šroubů k upevnění vík.

7. Znovu zvolte příkaz Umístit a dvakrát klikněte na soubor union_cap.ipt.

   Kopie komponenty se přichytí k ukazateli myši. a zobrazí se dialog Umístit standardní iSoučást.

8. Klikněte na kartu Tabulka a vyberte člen iSoučásti Union-01 (číslo součásti U-050).

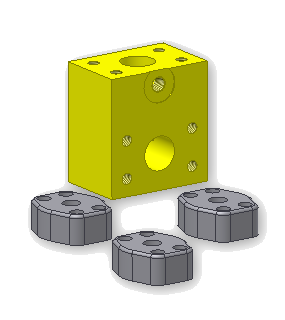

9. V grafickém okně kliknutím umístěte kopii spojovacího víka blízko rozloženého bloku. Dalšími dvěma kliknutími přidejte spojovací víka do celkového počtu tří a pak kliknutím na příkaz Ukončit zavřete tento dialog.


   Nyní můžete přidat šroubové komponenty.

10. Znovu zvolte příkaz Umístit a dvakrát klikněte na soubor Screw.ipt.

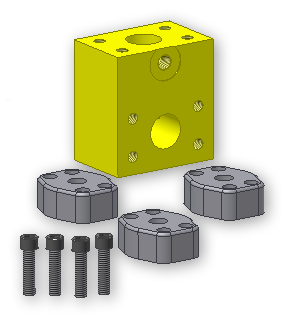

11. V dialogu Umístit standardní iSoučást vyberte člen iSoučásti Šnek-01. V grafickém okně umístěte čtyři šrouby a pak kliknutím na příkaz Ukončit zavřete tento dialog.

12. Uložte vaši sestavu jako my_manifold_block.iam.

    Jste připraveni začít sestavovat komponenty a určovat jejich vzájemné vztahy.
