Určení umístění vtoku

V tomto tématu určíte umístění vtoku komponent Exp-Mobile Top a Exp-Mobile Bottom.

1. Na pásu karet klikněte na kartu Rozvržení formy > panel Vtokové kanály a kanály > Umístění vtoku.
2. Vyberte model zobrazený na následujícím obrázku a dokončete výběr Plastové součásti v dialogu Umístění vtoku.

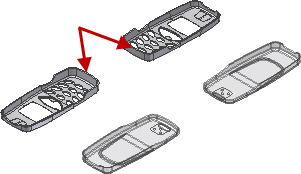

3. K určení umístění vtoku jsou dostupné dvě instance modelu Exp-Mobile Top. Otočte model tak, aby se shodoval s následujícím obrázkem. Vytvořte umístění vstupu v každé z poznamenaných oblastí.

4. Přibližte zobrazení konce modelu Exp-Mobile Top zobrazeném na následujícím obrázku. Vyberte bod vedle středu tenkého rovinného povrchu a dokončete výběr Umístění.


   Výběr na tomto povrchu naváže umístění vtoku k tomuto povrchu. Umístění vtoku na povrchu je zpočátku určeno vybraným bodem. Chcete-li změnit tuto polohu mohou být přesné hodnoty U a V přiřazeny v dialogu Umístit vtok.

5. V poli Hodnota dialogu Umístit vtok, zadejte následující hodnoty:
   • Poloha U = 0,5
   • Poloha V = 0,09
6. Ujistěte se, že je zaškrtnuta možnost Zkopírovat do všech kapes. Takto zkopírujete umístění vtoku do všech prvků pole. Klikněte na položku Použít a vytvořte umístění vtoku na obou instancích.
7. Kliknutím v dialogu Pojmenování souborů na tlačítko OK potvrďte výchozí hodnoty.
8. Klikněte na výběr součásti plastová součást.

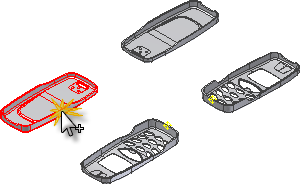

9. Vyberte komponentu Exp-Mobile Bottom jak je zobrazeno na následujícím obrázku.

10. Přibližte oblast modelu Exp-Mobile Bottom tak, jak je znázorněno na následujícím obrázku. Vyberte bod vedle středu dolního povrchu a dokončete výběr Umístění.

11. V poli Hodnota dialogu Umístit vtok, zadejte následující hodnoty:
    • Poloha U = 0,5
    • Poloha V = 0,04
12. Ujistěte se, že je zaškrtnuta možnost Zkopírovat do všech kapes. Takto zkopírujete umístění vtoku do všech prvků pole. Klikněte na položku Použít a vytvořte umístění vtoku na obou instancích.
13. Kliknutím na příkaz Hotovo příkaz dokončíte.

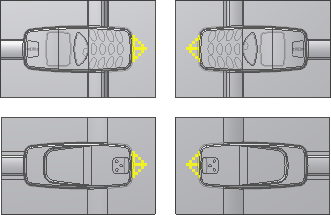

14. Body se zobrazí v sestavě formy na všech modelech a umístění vtoku se objeví v prohlížeči pod každou příbuznou součástí.
